金属ワンタッチ管継手 KQB2シリーズ エルボユニオン KQB2L
- 通常単価(税別)
- 669円～3,467円
- 税込単価
- 736円～3,814円
SMC社のワンタッチ継手。【特長】・小型、軽量化・ノングリース・使用流体温度：...
詳細情報を確認する- 本体材質
- SUS304
- ねじ部材質
- C3604(無電解ニッケルめっき)
- パッキン・Oリング材質
- 特殊FKM(フッ素コーティング)
- 周囲温度 (℃)
- -5::150
- 使用流体
- 水 / 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- エルボ
- エルボ
- エルボユニオン
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R,M］ P.144 接続ねじ［G］ P.157
・適用チューブ外径インチ 接続ねじ［UNF,NPT］ P.151 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が60型番あります。
商品情報

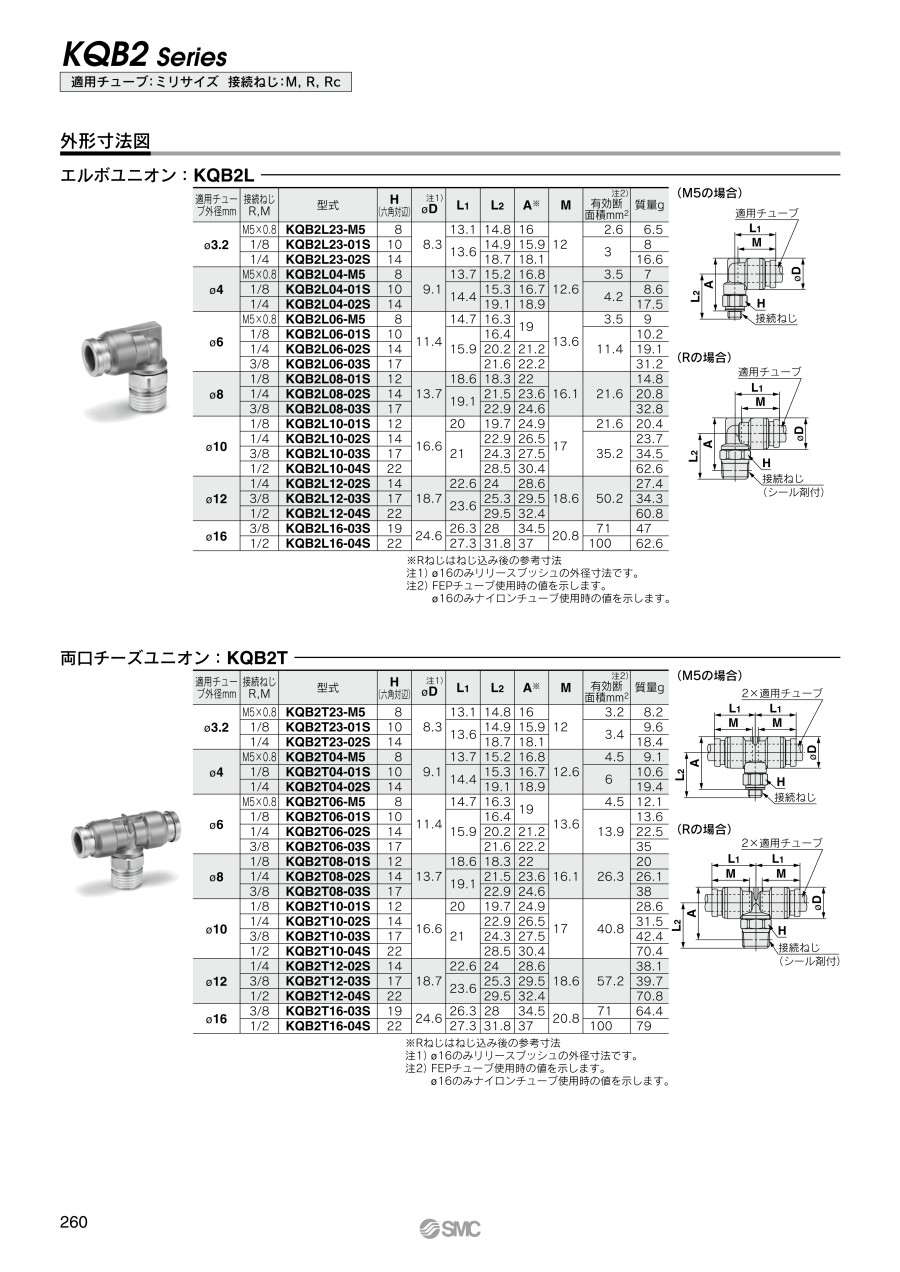

外形図
製品仕様
- インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
- 接続ねじ：M、R、Rc、UNF、NPT、G
構造
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS304 |
| 2 | ガイド1 | SUS304 |
| 3 | ガイド2 | SUS304 |
| 4 | チャック | SUS304 |
| 5 | パッキン | 特殊FKM（フッ素コーティング） |
| 6 | ハーフユニオンボディ | C3604（無電解ニッケルめっき） |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（フッ素コーティング） |
| 9 | 打込ハーフ | C3604（無電解ニッケルめっき） |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン |
|---|---|
| チューブ外径 | Φ3.2、Φ4、Φ6、Φ8、Φ10、Φ12、Φ16, 1/8、5/32、1/4、5/16、3/8、1/2 |
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲注1） | -100kPa～1MPa注2） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注3） | -5～150℃（凍結なきこと）注2） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付 |
注1）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2）チューブの使用圧力範囲と使用温度範囲を確認してください。
注3）以下の条件では、インナスリーブを装着してください。（Φ3.2除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
規格表
| 適用チューブ外径 mm | 接続ねじ R、M | 型番 | H （六角対辺） | ΦD注1） | L1 | L2 | A※ | M | 有効断面積注2） mm2 | 質量g |
|---|---|---|---|---|---|---|---|---|---|---|
| Φ3.2 | M5×0.8 | KQB2L23-M5 | 8 | 8.3 | 13.1 | 14.8 | 16 | 12 | 2.6 | 6.5 |
| 1/8 | KQB2L23-01S | 10 | 13.6 | 14.9 | 15.9 | 3 | 8 | |||
| 1/4 | KQB2L23-02S | 14 | 18.7 | 18.1 | 16.6 | |||||
| Φ4 | M5×0.8 | KQB2L04-M5 | 8 | 9.1 | 13.7 | 15.2 | 16.8 | 12.6 | 3.5 | 7 |
| 1/8 | KQB2L04-01S | 10 | 14.4 | 15.3 | 16.7 | 4.2 | 8.6 | |||
| 1/4 | KQB2L04-02S | 14 | 19.1 | 18.9 | 17.5 | |||||
| Φ6 | M5×0.8 | KQB2L06-M5 | 8 | 11.4 | 14.7 | 16.3 | 19 | 13.6 | 3.5 | 9 |
| 1/8 | KQB2L06-01S | 10 | 15.9 | 16.4 | 11.4 | 10.2 | ||||
| 1/4 | KQB2L06-02S | 14 | 20.2 | 21.2 | 19.1 | |||||
| 3/8 | KQB2L06-03S | 17 | 21.6 | 22.2 | 31.2 | |||||
| Φ8 | 1/8 | KQB2L08-01S | 12 | 13.7 | 18.6 | 18.3 | 22 | 16.1 | 21.6 | 14.8 |
| 1/4 | KQB2L08-02S | 14 | 19.1 | 21.5 | 23.6 | 20.8 | ||||
| 3/8 | KQB2L08-03S | 17 | 22.9 | 24.6 | 32.8 | |||||
| Φ10 | 1/8 | KQB2L10-01S | 12 | 16.6 | 20 | 19.7 | 24.9 | 17 | 21.6 | 20.4 |
| 1/4 | KQB2L10-02S | 14 | 21 | 22.9 | 26.5 | 35.2 | 23.7 | |||
| 3/8 | KQB2L10-03S | 17 | 24.3 | 27.5 | 34.5 | |||||
| 1/2 | KQB2L10-04S | 22 | 28.5 | 30.4 | 62.6 | |||||
| Φ12 | 1/4 | KQB2L12-02S | 14 | 18.7 | 22.6 | 24 | 28.6 | 18.6 | 50.2 | 27.4 |
| 3/8 | KQB2L12-03S | 17 | 23.6 | 25.3 | 29.5 | 34.3 | ||||
| 1/2 | KQB2L12-04S | 22 | 29.5 | 32.4 | 60.8 | |||||
| Φ16 | 3/8 | KQB2L16-03S | 19 | 24.6 | 26.3 | 28 | 34.5 | 20.8 | 71 | 47 |
| 1/2 | KQB2L16-04S | 22 | 27.3 | 31.8 | 37 | 100 | 62.6 |
- ※ Rねじのねじ込み後の参考寸法
注1）ΦDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
Φ16のみナイロンチューブ使用時の値を示します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,016円 ( 1,118円 ) | 在庫品1日目当日出荷可能 |
1,081円 ( 1,189円 ) | 在庫品1日目当日出荷可能 |
669円 ( 736円 ) | 6日目 |
685円 ( 754円 ) | 6日目 |
815円 ( 897円 ) | 6日目 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
921円 ( 1,013円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 6日目 |
888円 ( 977円 ) | 6日目 |
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
777円 ( 855円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
1,036円 ( 1,140円 ) | 在庫品1日目当日出荷可能 |
1,078円 ( 1,186円 ) | 在庫品1日目当日出荷可能 |
1,031円 ( 1,134円 ) | 6日目 |
856円 ( 942円 ) | 在庫品1日目当日出荷可能 |
1,071円 ( 1,178円 ) | 在庫品1日目当日出荷可能 |
1,078円 ( 1,186円 ) | 在庫品1日目当日出荷可能 |
928円 ( 1,021円 ) | 6日目 |
1,013円 ( 1,114円 ) | 7日目 |
1,069円 ( 1,176円 ) | 在庫品1日目当日出荷可能 |
1,063円 ( 1,169円 ) | 在庫品1日目当日出荷可能 |
1,155円 ( 1,271円 ) | 在庫品1日目当日出荷可能 |
1,317円 ( 1,449円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
979円 ( 1,077円 ) | 6日目 |
1,023円 ( 1,125円 ) | 6日目 |
1,084円 ( 1,192円 ) | 6日目 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,851円 ( 2,036円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,795円 ( 1,975円 ) | 在庫品1日目当日出荷可能 |
1,782円 ( 1,960円 ) | 在庫品1日目当日出荷可能 |
1,697円 ( 1,867円 ) | 6日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,948円 ( 2,143円 ) | 6日目 |
2,048円 ( 2,253円 ) | 6日目 |
2,047円 ( 2,252円 ) | 在庫品1日目当日出荷可能 |
2,368円 ( 2,605円 ) | 在庫品1日目当日出荷可能 |
2,368円 ( 2,605円 ) | 在庫品1日目当日出荷可能 |
1,785円 ( 1,964円 ) | 在庫品1日目当日出荷可能 |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
2,157円 ( 2,373円 ) | 6日目 |
2,286円 ( 2,515円 ) | 6日目 |
2,194円 ( 2,413円 ) | 6日目 |
2,284円 ( 2,512円 ) | 6日目 |
2,284円 ( 2,512円 ) | 在庫品1日目当日出荷可能 |
3,467円 ( 3,814円 ) | 在庫品1日目当日出荷可能 |
3,467円 ( 3,814円 ) | 在庫品1日目当日出荷可能 |
3,424円 ( 3,766円 ) | 6日目 |
3,427円 ( 3,770円 ) | 6日目 |
892円 ( 981円 ) | 6日目 |
1,181円 ( 1,299円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 6日目 |
詳細情報
基本情報
SMC社のワンタッチ継手。
【特長】
・小型、軽量化
・ノングリース
・使用流体温度：−5～150℃
・黄銅部品：無電解ニッケルめっき付
【用途】
・めねじ部からの直角方向の配管に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R,M］ P.144 接続ねじ［G］ P.157
・適用チューブ外径インチ 接続ねじ［UNF,NPT］ P.151 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
金属ワンタッチ管継手 KQB2シリーズ エルボユニオン KQB2Lのレビュー
プレス機械の部品
5
5.02022/01/07
プレス機械のエアー継手が劣化して割れてしまったので、本製品と交換しました。交換後はエアー漏れもなく、充分に使えています。...もっと読む
0人が参考にしています。
水用ステンレスタンクの水位計
5
5.02021/02/09
ステンレスタンクの側面の上下２ヶ所にソケットを取付けておくだけで そこにKQB2Lを取付け その間を透明チューブでつなぐ...もっと読む
0人が参考にしています。
冷却エア配管の接続
5
5.02021/02/01
チューブを刺した時、奥まで刺さった感触がしっかりあり、よかったです。良くない製品だとこの感触がありません
0人が参考にしています。
継手として使っています
5
5.02020/02/14
金型の温度調整回路の継手に、耐熱性の高い金属ワンタッチ管継手を使用しています。ミスミですと頼みやすいので、いろいろ購入し...もっと読む
0人が参考にしています。
自動溶接機のシリンダーに
4
4.02019/01/08
自動溶接機で使用しているシリンダーの継ぎ手に使用しております
安価な樹脂製だとスパッタで溶けてしまうので金属製のものに交...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q耐熱100℃の継手はあるか？
A
ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
またインサート管継手では、KF（黄銅スリーブ）が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか？
A
KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
KQB2シリーズの金属材質は、黄銅（無電解ニッケルメッキ付）・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか？
どれが漏れにくいか？
A
KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
（KQG2とKQB2の引抜き強度は同じです）
