金属ワンタッチ管継手 KQB2シリーズ ストレート KQB2H

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【カタログはこちらをご参照ください】
    ・適用チューブ外径ミリ P.143 インチ P.150。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が12型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

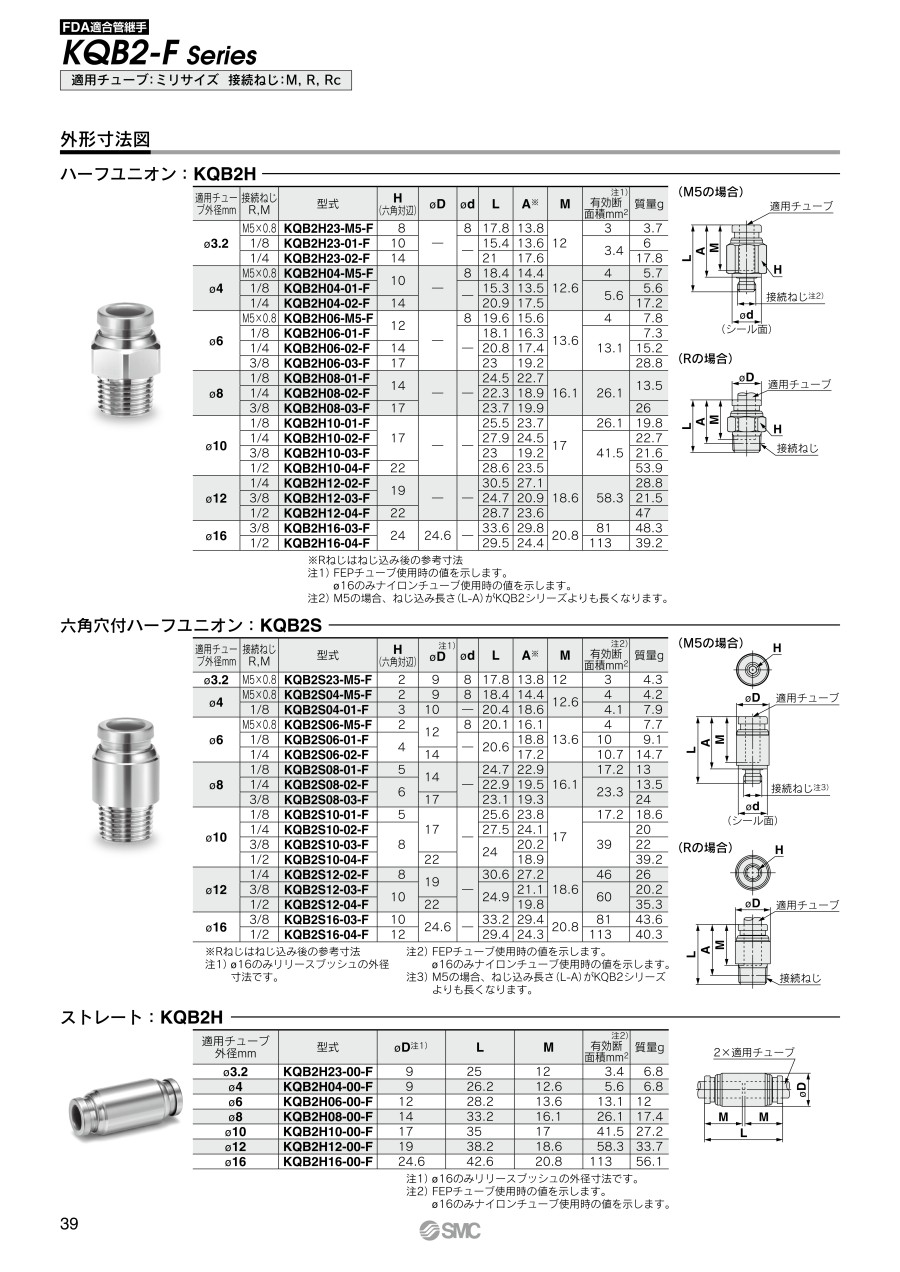

外形図

ストレート:KQB2Hの外形図

製品仕様

単位:mm

適用チューブ外径
mm
型番φD注1)LM有効断面積注2)
mm2
質量
g
φ3.2KQB2H23-00925123.46.8
φ4KQB2H04-00926.212.65.66.8
φ6KQB2H06-001228.213.613.112
φ8KQB2H08-001433.216.126.117.4
φ10KQB2H10-0017351741.527.2
φ12KQB2H12-001938.218.658.333.7
φ16KQB2H16-0024.642.620.811356.1

注1)φDは最大径を意味します。
注2)FEPチューブ使用時の値を示します。
φ16のみナイロンチューブ使用時の値を示します。

共通の仕様(参考)

  • インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
  • 適用チューブサイズ:φ3.2~16(外径:3.2~16mm)、φ1/8~1/2(外径:1/8~1/2インチ)
  • 接続ねじ:M、R、Rc、UNF、NPT、G
  • 無電解ニッケルめっき仕様(黄銅部品)

構造

金属ワンタッチ管継手KQB2シリーズの構造図
番号部品名材質
1リリースブッシュSUS304
2ガイド1SUS304
3ガイド2SUS304
4チャックSUS304
5パッキン特殊FKM(ふっ素コーティング)
6ハーフユニオンボディC3604(無電解ニッケルめっき)
7エルボユニオンボディSUS316
8Oリング特殊FKM(ふっ素コーティング)
9打込ハーフC3604(無電解ニッケルめっき)

適用チューブ

チューブ材質FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン
チューブ外径φ3.2, φ4, φ6, φ8, φ10, φ12, φ16

製品仕様

使用流体空気、水
使用圧力範囲注1)-100kPa~+1MPa注2)
保証耐圧力3.0MPa
周囲温度および使用流体温度注3)-5~+150℃(凍結なきこと)注2)
使用油脂類ノングリース仕様
ねじ部のシールシール剤付

注1)漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2)チューブの使用圧力範囲と使用温度範囲を確認してください。
注3)以下の条件では、インナスリーブを装着してください。(φ3.2除く)

  • 温度変化の激しい流体および環境で使用される場合。
  • 高温で使用される場合。

型番リスト

表示件数

適用チューブ外径1

(φ)

最小発注数量
1/8
1個
5/32
10個
4
1個
6
1個
1/4
1個
8
1個
5/16
1個
10
1個
3/8
1個
12
1個
1/2
1個
16
1個
通常単価(税別) (税込単価)
通常出荷日
747
( 822 )
在庫品1日目当日出荷可能
509
( 560 )
9日目
523
( 575 )
在庫品1日目当日出荷可能
523
( 575 )
在庫品1日目当日出荷可能
741
( 815 )
在庫品1日目当日出荷可能
684
( 752 )
在庫品1日目当日出荷可能
769422
( 464 )
在庫品1日目当日出荷可能
973
( 1,070 )
在庫品1日目当日出荷可能
1,125
( 1,238 )
在庫品1日目当日出荷可能
1,080
( 1,188 )
在庫品1日目当日出荷可能
1,8951,042
( 1,146 )
在庫品1日目当日出荷可能
2,497
( 2,747 )
在庫品1日目当日出荷可能

詳細情報

基本情報

SMC社のワンタッチ継手です。
【特長】
・小型・軽量化。
・ノングリース。
【用途】
・同一方向のチューブ同士の接続に使用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【カタログはこちらをご参照ください】
    ・適用チューブ外径ミリ P.143 インチ P.150。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

金属ワンタッチ管継手 KQB2シリーズ ストレート KQB2Hのレビュー
5平均満足度:5.02件のレビュー
エアブロー配管中継
5
満足度:5.0
チューブを差し込んだ感触がしっかりあり、よかったです。悪いものはこの感触がありません。
0人が参考にしています。
ガス配管接続に使用しています
5
満足度:5.0
流体を考慮し耐食性強化のためにステンレス製のこちらの商品を利用しています。耐久性については、今後の利用実績で検証しますが...もっと読む
0人が参考にしています。

よくあるご質問(FAQ)

Q耐熱100℃の継手はあるか?
A
ワンタッチ管継手では、KQB2やKQG2シリーズが150℃まで対応可能です。条件によってはチューブにインナースリーブの装着が必要です。
またインサート管継手では、KF(黄銅スリーブ)が150℃まで、KFG2シリーズが260℃まで対応可能です。
機種により温度や使用流体に制限があります。詳細はカタログを参照ください。
Qワンタッチ管継手のKQG2シリーズとKQB2シリーズは同じように見えるが、違いは何でしょうか?
A
KQG2シリーズの金属材質は、SUS316になっています。
KQB2シリーズの金属材質は、黄銅(無電解ニッケルメッキ付)・SUS316・SUS304となっています。
KQG2とKQB2の各バリエーションとも、外形寸法は同じです。
KQG2とKQB2の継手は、フル型式をレーザー印字していますので、識別できます。
QSUS316インサート管継手KFG2、SUS316ワンタッチ管継手KQG2及び金属ワンタッチ管継手KQB2との比較で、
どれが漏れにくいか?
A
KFG2シリーズとKQG2シリーズ及びKQB2シリーズは、JISで規定した同じ規格の気密性試験を行い、漏れに関しては同等となっています。
ただし、引抜き強度の面では、インサート管継手KFG2シリーズの方が強いと言えます。
(KQG2とKQB2の引抜き強度は同じです)
