金属ワンタッチ管継手 KQB2シリーズ ハーフユニオン KQB2H
- 通常単価(税別)
- 350円～1,531円
- 税込単価
- 385円～1,684円
SMC社のワンタッチ継手です。【特長】・小型、軽量化・ノングリース【用途】・め...
詳細情報を確認する- 本体材質
- SUS304
- ねじ部材質
- C3604(無電解ニッケルめっき)
- パッキン・Oリング材質
- 特殊FKM(フッ素コーティング)
- 周囲温度 (℃)
- -5::150
- 使用流体
- 水 / 空気
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- ハーフユニオン
- 種類
- ワンタッチ・ねじ
- 接続チューブ本数 (本)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
未確定：候補が61型番あります。
商品情報

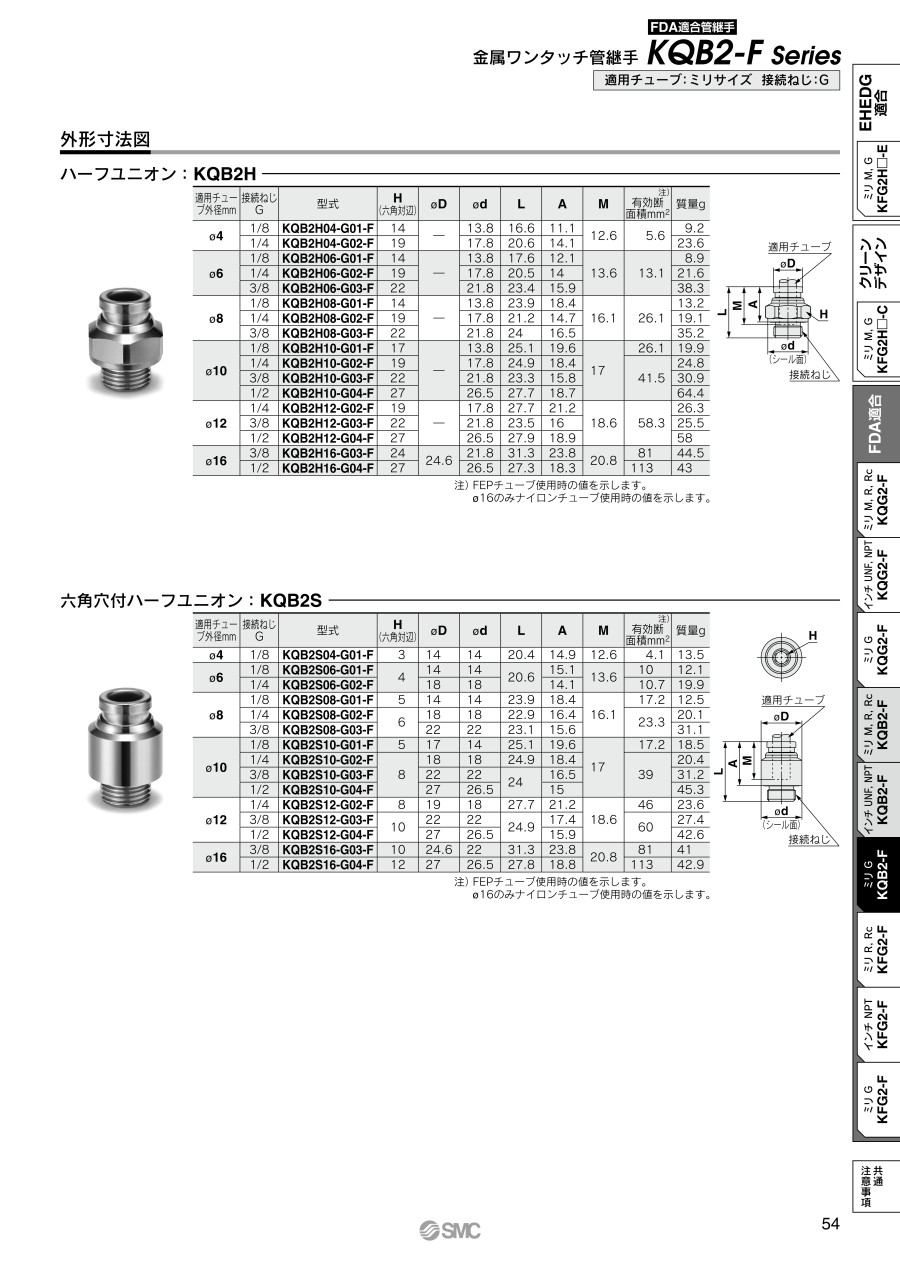

外形図
M5の場合
Rの場合
Gの場合
10-32UNFの場合
NPTの場合
製品仕様
インチサイズ×UNF・NPTねじ、ミリサイズ×Gねじ
接続ねじ：M、R、UNF、NPT、G
構造
接続ねじ：M、R、UNF、NPTの場合
接続ねじ：Gの場合
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | リリースブッシュ | SUS304 |
| 2 | ガイド1 | SUS304 |
| 3 | ガイド2 | SUS304 |
| 4 | チャック | SUS304 |
| 5 | パッキン | 特殊FKM（フッ素コーティング） |
| 6 | ハーフユニオンボディ | C3604（無電解ニッケルめっき） |
| 7 | エルボユニオンボディ | SUS316 |
| 8 | Oリング | 特殊FKM（フッ素コーティング） |
| 9 | 打込ハーフ | C3604（無電解ニッケルめっき） |
| 10 | GねじOリング | 特殊FKM（フッ素コーティング） |
適用チューブ
| チューブ材質 | FEP、PFA、ナイロン、ソフトナイロン、ポリウレタン、ポリオレフィン |
|---|---|
| チューブ外径 | Φ3.2、Φ4、Φ6、Φ8、Φ10、Φ12、Φ16、Φ1/8"、Φ5/32"、Φ1/4"、Φ5/16"、Φ3/8"、Φ1/2" |
製品仕様
| 使用流体 | 空気、水 |
|---|---|
| 使用圧力範囲注1） | -100kPa～1MPa注2） |
| 保証耐圧力 | 3.0MPa |
| 周囲温度および使用流体温度注3） | -5～150℃（凍結なきこと）注2） |
| 使用油脂類 | ノングリース仕様 |
| ねじ部のシール | シール剤付・Oリングシール |
注1）漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
注2）チューブの使用圧力範囲と使用温度範囲を確認してください。
注3）以下の条件では、インナスリーブを装着してください。（Φ3.2、Φ1/8"除く）
- 温度変化の激しい流体および環境で使用される場合。
- 高温で使用される場合。
規格表
| 適用チューブ外径 mm | 接続ねじ R、M | 型番 | H （六角対辺） | ΦD注1） | L | A※ | M | 有効断面積注2） mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|
| Φ3.2 | M5×0.8 | KQB2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.4 |
| 1/8 | KQB2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 6 | |||
| 1/4 | KQB2H23-02S | 14 | 21 | 16.3 | 17.8 | ||||
| Φ4 | M5×0.8 | KQB2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5.3 |
| 1/8 | KQB2H04-01S | 15.3 | 12.2 | 5.6 | 5.6 | ||||
| 1/4 | KQB2H04-02S | 14 | 20.9 | 16.2 | 17.2 | ||||
| Φ6 | M5×0.8 | KQB2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 8 |
| 1/8 | KQB2H06-01S | 18.1 | 15 | 13.1 | 7.3 | ||||
| 1/4 | KQB2H06-02S | 14 | 20.8 | 16.1 | 15.2 | ||||
| 3/8 | KQB2H06-03S | 17 | 23 | 17.9 | 28.8 | ||||
| Φ8 | 1/8 | KQB2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 13.5 |
| 1/4 | KQB2H08-02S | 22.3 | 17.6 | ||||||
| 3/8 | KQB2H08-03S | 17 | 23.7 | 18.6 | 26 | ||||
| Φ10 | 1/8 | KQB2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 19.8 |
| 1/4 | KQB2H10-02S | 27.9 | 23.2 | 41.5 | 22.7 | ||||
| 3/8 | KQB2H10-03S | 23 | 17.9 | 21.6 | |||||
| 1/2 | KQB2H10-04S | 22 | 28.6 | 22.2 | 53.9 | ||||
| Φ12 | 1/4 | KQB2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 28.8 |
| 3/8 | KQB2H12-03S | 24.7 | 19.6 | 21.5 | |||||
| 1/2 | KQB2H12-04S | 22 | 28.7 | 22.3 | 47 | ||||
| Φ16 | 3/8 | KQB2H16-03S | 24 | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 48.3 |
| 1/2 | KQB2H16-04S | 29.5 | 23.1 | 113 | 39.2 |
- ※ Rねじのねじ込み後の参考寸法
注1）ΦDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
Φ16のみナイロンチューブ使用時の値を示します。
| 適用チューブ外径インチ | 接続ねじ UNF、NPT | 型番 | H （六角対辺） | ΦD注1） | L | A※ | M | 有効断面積注2） mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|
| Φ1/8" | 10-32UNF | KQB2H01-32 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.5 |
| 1/8 | KQB2H01-N01S | 11.1 | 17.1 | 13.9 | 3.4 | 7.9 | |||
| 1/4 | KQB2H01-N02S | 14.29 | 20.9 | 16.5 | 18 | ||||
| Φ5/32" | 10-32UNF | KQB2H03-32 | 11.11 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 6.5 |
| 1/8 | KQB2H03-N01S | 17 | 13.8 | 5.6 | 7.4 | ||||
| 1/4 | KQB2H03-N02S | 14.29 | 20.9 | 16.5 | 17.5 | ||||
| Φ1/4" | 10-32UNF | KQB2H07-32 | 12.7 | 11.2 | 19 | 16 | 13.5 | 4 | 9 |
| 1/8 | KQB2H07-N01S | 20 | 16.8 | 13.1 | 9.8 | ||||
| 1/4 | KQB2H07-N02S | 14.29 | 20.6 | 16.2 | 15.1 | ||||
| 3/8 | KQB2H07-N03S | 17.46 | 23.8 | 19.1 | 31 | ||||
| Φ5/16" | 1/8 | KQB2H09-N01S | 14.29 | 13.4 | 24.2 | 21 | 16.1 | 26.1 | 13.8 |
| 1/4 | KQB2H09-N02S | 23.1 | 18.7 | 14.9 | |||||
| 3/8 | KQB2H09-N03S | 17.46 | 24.6 | 19.9 | 28.3 | ||||
| Φ3/8" | 1/8 | KQB2H11-N01S | 17.46 | 16 | 25 | 21.8 | 16.6 | 26.1 | 21.5 |
| 1/4 | KQB2H11-N02S | 26.3 | 21.9 | 41.5 | 22.3 | ||||
| 3/8 | KQB2H11-N03S | 23.6 | 18.9 | 24.4 | |||||
| 1/2 | KQB2H11-N04S | 22.23 | 28.3 | 21.9 | 55 | ||||
| Φ1/2" | 1/4 | KQB2H13-N02S | 22.23 | 19.3 | 30.5 | 26.1 | 18.5 | 58.3 | 39.4 |
| 3/8 | KQB2H13-N03S | 28.4 | 23.7 | 36.8 | |||||
| 1/2 | KQB2H13-N04S | 22 | 46.1 |
- ※ NPTねじのねじ込み後の参考寸法
注1）ΦDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
| 適用チューブ外径 mm | 接続ねじ G | 型番 | H （六角対辺） | ΦD注1） | Φd | L | A | M | 有効断面積注2） mm2 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|
| Φ4 | 1/8 | KQB2H04-G01 | 14 | 8.7 | 13.8 | 16.6 | 11.1 | 12.6 | 5.6 | 9.2 |
| 1/4 | KQB2H04-G02 | 19 | 17.8 | 20.6 | 14.1 | 23.6 | ||||
| Φ6 | 1/8 | KQB2H06-G01 | 14 | 11.1 | 13.8 | 17.6 | 12.1 | 13.6 | 13.1 | 8.9 |
| 1/4 | KQB2H06-G02 | 19 | 17.8 | 20.5 | 14 | 21.6 | ||||
| 3/8 | KQB2H06-G03 | 22 | 21.8 | 23.4 | 15.9 | 38.3 | ||||
| Φ8 | 1/8 | KQB2H08-G01 | 14 | 13.4 | 13.8 | 23.9 | 18.4 | 16.1 | 26.1 | 13.2 |
| 1/4 | KQB2H08-G02 | 19 | 17.8 | 21.2 | 14.7 | 19.1 | ||||
| 3/8 | KQB2H08-G03 | 22 | 21.8 | 24 | 16.5 | 35.2 | ||||
| Φ10 | 1/8 | KQB2H10-G01 | 17 | 16.4 | 13.8 | 25.1 | 19.6 | 17 | 26.1 | 19.9 |
| 1/4 | KQB2H10-G02 | 19 | 17.8 | 24.9 | 18.4 | 41.5 | 24.8 | |||
| 3/8 | KQB2H10-G03 | 22 | 21.8 | 23.3 | 15.8 | 30.9 | ||||
| 1/2 | KQB2H10-G04 | 27 | 26.5 | 27.7 | 18.7 | 64.4 | ||||
| Φ12 | 1/4 | KQB2H12-G02 | 19 | 18.5 | 17.8 | 27.7 | 21.2 | 18.6 | 58.3 | 26.3 |
| 3/8 | KQB2H12-G03 | 22 | 21.8 | 23.5 | 16 | 25.5 | ||||
| 1/2 | KQB2H12-G04 | 27 | 26.5 | 27.9 | 18.9 | 58 | ||||
| Φ16 | 3/8 | KQB2H16-G03 | 24 | 24.6 | 21.8 | 31.3 | 23.8 | 20.8 | 81 | 44.5 |
| 1/2 | KQB2H16-G04 | 27 | 26.5 | 27.3 | 18.3 | 113 | 43 |
注1）ΦDは最大径を意味します。
注2）FEPチューブ使用時の値を示します。
Φ16のみナイロンチューブ使用時の値を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
576円 ( 634円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 39日目 |
702円 ( 772円 ) | 在庫品1日目当日出荷可能 |
366円 ( 403円 ) | 6日目 |
458円 ( 504円 ) | 6日目 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
613円 ( 674円 ) | 6日目 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
350円 ( 385円 ) | 6日目 |
363円 ( 399円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
523円 ( 575円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
733円 ( 806円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
823円 ( 905円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 在庫品1日目当日出荷可能 |
604円 ( 664円 ) | 在庫品1日目当日出荷可能 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
741円 ( 815円 ) | 在庫品1日目当日出荷可能 |
716円 ( 788円 ) | 6日目 |
839円 ( 923円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 6日目 |
540円 ( 594円 ) | 6日目 |
641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
641円 ( 705円 ) | 在庫品1日目当日出荷可能 |
704円 ( 774円 ) | 在庫品1日目当日出荷可能 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
826円 ( 909円 ) | 在庫品1日目当日出荷可能 |
834円 ( 917円 ) | 在庫品1日目当日出荷可能 |
1,075円 ( 1,183円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
787円 ( 866円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 6日目 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
842円 ( 926円 ) | 在庫品1日目当日出荷可能 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
721円 ( 793円 ) | 在庫品1日目当日出荷可能 |
863円 ( 949円 ) | 在庫品1日目当日出荷可能 |
967円 ( 1,064円 ) | 在庫品1日目当日出荷可能 |
988円 ( 1,087円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,209円 ( 1,330円 ) | 在庫品1日目当日出荷可能 |
905円 ( 996円 ) | 6日目 |
1,198円 ( 1,318円 ) | 在庫品1日目当日出荷可能 |
1,516円 ( 1,668円 ) | 在庫品1日目当日出荷可能 |
1,376円 ( 1,514円 ) | 在庫品1日目当日出荷可能 |
1,481円 ( 1,629円 ) | 6日目 |
1,531円 ( 1,684円 ) | 6日目 |
684円 ( 752円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
SMC社のワンタッチ継手です。
【特長】
・小型、軽量化
・ノングリース
【用途】
・めねじ部からの同一方向の配管に使用
【カタログはこちらをご参照ください】
・適用チューブ外径ミリ 接続ねじ［R、M］ P.143 接続ねじ［G］ P.156
・適用チューブ外径インチ 接続ねじ［UNF、NPT］ P.150
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。
