ふっ素樹脂製ボアスルーコネクタ LQHB ミリサイズ

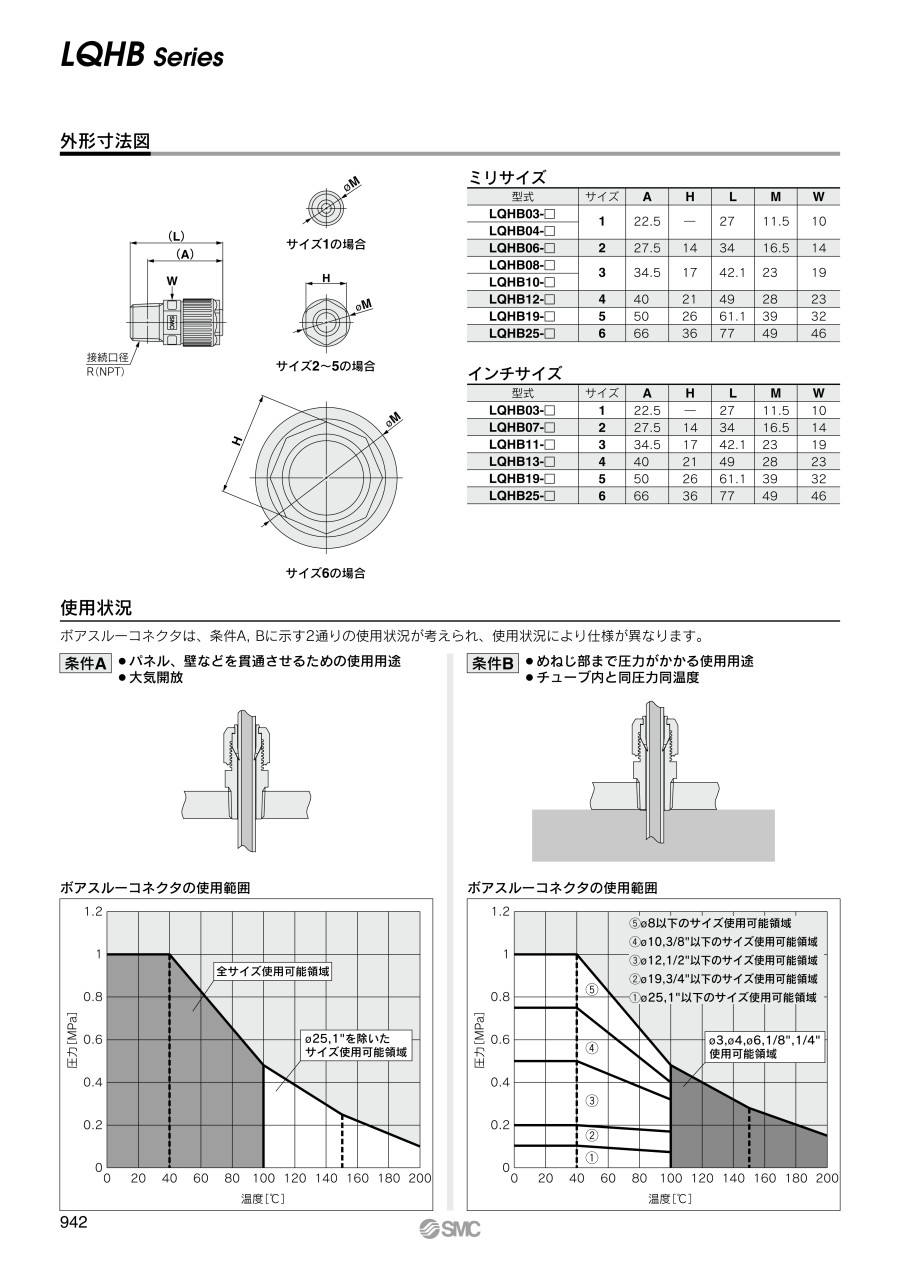

外形図

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

製品仕様

適用チューブサイズ

注）適用チューブサイズの詳細はカタログをご参照ください。

製品仕様

• 最高使用圧力（20℃時）：1.0MPa（注意事項1参照）
• 使用温度：0～200℃（注意事項1参照）

構造

規格表

使用例

薬液の圧送
容器の深さに合せてチューブ位置の変更が可能。

ウォータートラップ

流体温度管理

注意・禁止事項

注意

1. 1.使用状況によりチューブサイズ別に使用圧力範囲や使用温度範囲が異なります。供給する流体圧力や温度は各条件の範囲内で使用してください。
2. 2.流体圧以外にチューブに引抜力が加わらないような配管にしてください。
3. 3.ナットが液中になるような使用方法は避けてください。
4. 4.RまたはNPTねじはチューブを先に差し込んでからねじ込んでください。（先にねじ込むとチューブが入りにくくなる場合があります。）

注意・禁止事項

2.締付け
ナットを手締め後LQ1用ナット締付スパナを使用して締付け願います。ナット端面とボディの隙間が2mm（左図1参照）以下になっていれば締付けは十分です。

※上記以外の製品情報につきましては、カタログを参照下さい。
