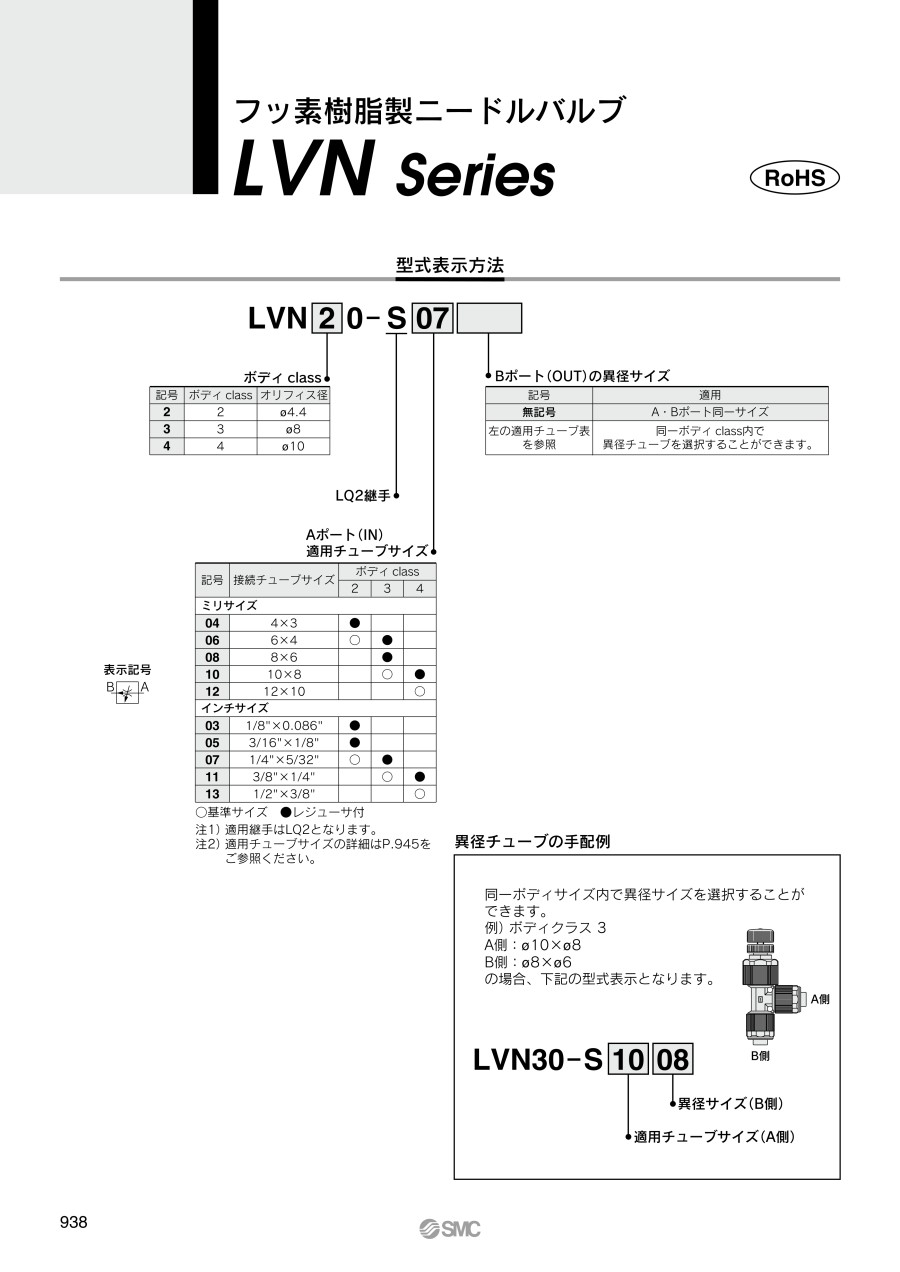

ふっ素樹脂製ニードルバルブ LVNシリーズ

カタログ |

通常単価(税別): 11,438円～21,624円特別価格

税込単価: 12,582円～23,786円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～19日目一部当日出荷可能

継手一体構造のふっ素樹脂継手。【特長】・継手一体構造：ハイパーフィッティング／LQ2シリーズを使用。・...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が65型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様

型番			LVN20	LVN30	LVN40
チューブ外径^注）		ミリ	4, 6	6, 8, 10	10, 12
チューブ外径^注）		インチ	1/8", 3/16", 1/4"	1/4", 3/8"	3/8", 1/2"
オリフィス径			φ4.4	φ8	φ10
流量特性	Av×Kv		0.4	1.2	1.8
流量特性	Cv		0.5	1.4	2.2
耐圧（MPa）			1
使用圧力（MPa）			0～0.5
使用流体温度（℃）			5～90
周囲温度（℃）			0～+60
質量（kg）			0.055	0.115	0.185

注）適用チューブサイズの詳細はカタログをご参照ください。

レジューサによる適応異径チューブ

ナットおよびインサートブッシュ（レジューサ）により異径チューブの選択が可能。（ボディ class内）適用継手はLQ2となる。

ボディ class	接続チューブ外径
	ミリサイズ					インチサイズ
	4	6	8	10	12	1/8"	3/16"	1/4"	3/8"	1/2"
2	●	○	-	-	-	●	●	○	-	-
3	-	●	●	○	-	-	-	●	○	-
4	-	-	-	●	○	-	-	-	●	○

○基準サイズ／●レジューサ付
注）チューブサイズ交換の要領につきましては、カタログをご参照ください。

構造

番号	部品名	材質
1	ボディ	PFA
2	ニードル	PCTFE
3	Vパッキン	PTFE
4	ロックナット	PVDF
5	調整ハンドル	PVDF
6	インサートブッシュ	PFA
7	ナット	PFA
8	カラー	PFA

規格表

単位：mm

型番	A	B	C	D	E	F	G	H	J	K	S
LVN20	48	24	12	88	34.5	6	4	14	20	18	2.4
LVN30	60	30	18	110	43	9	5	25	26	24	7.5
LVN40	72	36	22	124	52	11	6	25	33	30	8

商品特長詳細

流量特性（流体：水）

LVN20

LVN30

LVN40

注）LVNシリーズはストップ弁としての使用はできないため、ニードル回転数0での流量は0とはなりません。詳細はカタログ「使用上の注意事項」をご参照ください。

注意・禁止事項

注意

チューブ接続時の専用工具使用例

1. チューブ接続は、専用工具にて行ってください。

ボディ class	トルク（N・m）
2	1.5～2.0
3	3.0～3.5
4	7.5～9.0

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また左記配管時の適正締付トルクをご参照ください。

型番リスト

表示件数

型番

チューブサイズ規格	種類	本体材質	関連部品種類	適用チューブ外径(mm) D(D1)	適用チューブ外径(mm) D2	適用チューブ外径(インチ) D2	適用チューブ外径(インチ) D(D1)	ボディサイズ	RoHS?	最小発注数量

インチ系	継手本体	PFA	-	-	-	-	1/8	2	-	1個
メートル系	継手本体	PFA	-	4	-	-	-	2	-	1個
インチ系	継手本体	PFA	-	-	-	-	3/16	2	-	1個
メートル系	継手本体	PFA	-	6	-	-	-	2	-	1個
インチ系	継手本体	PFA	-	-	-	-	1/4	2	-	1個
インチ系	継手本体	PFA	-	-	4	-	1/8	2	-	1個
インチ系	継手本体	PFA	-	-	-	3/16	1/8	2	-	1個
インチ系	継手本体	PFA	-	-	6	-	1/8	2	-	1個
インチ系	継手本体	PFA	-	-	-	1/4	1/8	2	-	1個
メートル系	継手本体	PFA	-	4	-	1/8	-	2	-	1個
メートル系	継手本体	PFA	-	4	-	3/16	-	2	-	1個
メートル系	継手本体	PFA	-	4	6	-	-	2	-	1個
メートル系	継手本体	PFA	-	4	-	1/4	-	2	-	1個
インチ系	継手本体	PFA	-	-	-	1/8	3/16	2	-	1個
インチ系	継手本体	PFA	-	-	4	-	3/16	2	-	1個
インチ系	継手本体	PFA	-	-	6	-	3/16	2	-	1個
インチ系	継手本体	PFA	-	-	-	1/4	3/16	2	-	1個
メートル系	継手本体	PFA	-	6	-	1/8	-	2	-	1個
メートル系	継手本体	PFA	-	6	4	-	-	2	-	1個
メートル系	継手本体	PFA	-	6	-	3/16	-	2	-	1個
メートル系	継手本体	PFA	-	6	-	1/4	-	2	-	1個
インチ系	継手本体	PFA	-	-	-	1/8	1/4	2	-	1個
インチ系	継手本体	PFA	-	-	4	-	1/4	2	-	1個
インチ系	継手本体	PFA	-	-	-	3/16	1/4	2	-	1個
インチ系	継手本体	PFA	-	-	6	-	1/4	2	-	1個
メートル系	継手本体	PFA	-	6	-	-	-	3	-	1個
インチ系	継手本体	PFA	-	-	-	-	1/4	3	-	1個
メートル系	継手本体	PFA	-	8	-	-	-	3	-	1個
メートル系	継手本体	PFA	-	6	-	1/4	-	3	-	1個
メートル系	継手本体	PFA	-	6	8	-	-	3	-	1個
メートル系	継手本体	PFA	-	6	10	-	-	3	-	1個
メートル系	継手本体	PFA	-	6	-	3/8	-	3	-	1個
インチ系	継手本体	PFA	-	-	6	-	1/4	3	-	1個
インチ系	継手本体	PFA	-	-	8	-	1/4	3	-	1個
インチ系	継手本体	PFA	-	-	10	-	1/4	3	-	1個
インチ系	継手本体	PFA	-	-	-	3/8	1/4	3	-	1個
メートル系	継手本体	PFA	-	8	6	-	-	3	-	1個
メートル系	継手本体	PFA	-	8	-	1/4	-	3	-	1個
メートル系	継手本体	PFA	-	8	10	-	-	3	-	1個
メートル系	継手本体	PFA	-	8	-	3/8	-	3	-	1個
メートル系	継手本体	PFA	-	10	-	-	-	3	-	1個
インチ系	継手本体	PFA	-	-	-	-	3/8	3	-	1個
メートル系	継手本体	PFA	-	10	6	-	-	3	-	1個
メートル系	継手本体	PFA	-	10	-	1/4	-	3	-	1個
メートル系	継手本体	PFA	-	10	8	-	-	3	-	1個
メートル系	継手本体	PFA	-	10	-	3/8	-	3	-	1個
インチ系	継手本体	PFA	-	-	6	-	3/8	3	-	1個
インチ系	継手本体	PFA	-	-	-	1/4	3/8	3	-	1個
インチ系	継手本体	PFA	-	-	8	-	3/8	3	-	1個
インチ系	継手本体	PFA	-	-	10	-	3/8	3	-	1個
メートル系	継手本体	PFA	-	10	-	-	-	4	-	1個
インチ系	継手本体	PFA	-	-	-	-	3/8	4	-	1個
メートル系	継手本体	PFA	-	12	-	-	-	4	-	1個
インチ系	継手本体	PFA	-	-	-	-	1/2	4	-	1個
メートル系	継手本体	PFA	-	10	-	3/8	-	4	-	1個
メートル系	継手本体	PFA	-	10	12	-	-	4	-	1個
インチ系	継手本体	PFA	-	-	10	-	3/8	4	-	1個
インチ系	継手本体	PFA	-	-	12	-	3/8	4	-	1個
インチ系	継手本体	PFA	-	-	-	1/2	3/8	4	-	1個
メートル系	継手本体	PFA	-	12	10	-	-	4	-	1個

通常単価(税別) (税込単価)	通常出荷日

12,216円 ( 13,438円 )	19日目
12,216円 ( 13,438円 )	6日目
12,216円 ( 13,438円 )	19日目
12,811円7,302円 ( 8,032円 )	在庫品1日目当日出荷可能
11,438円 ( 12,582円 )	6日目
12,216円 ( 13,438円 )	19日目
12,216円 ( 13,438円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
12,216円 ( 13,438円 )	19日目
12,216円 ( 13,438円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
12,216円 ( 13,438円 )	19日目
12,216円 ( 13,438円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,438円 ( 12,582円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,827円 ( 13,010円 )	19日目
11,438円 ( 12,582円 )	19日目
16,756円 ( 18,432円 )	19日目
17,567円 ( 19,324円 )	19日目
16,756円 ( 18,432円 )	19日目
16,756円 ( 18,432円 )	19日目
16,756円 ( 18,432円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
16,756円 ( 18,432円 )	19日目
16,756円 ( 18,432円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
16,756円 ( 18,432円 )	19日目
16,756円 ( 18,432円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
15,883円 ( 17,471円 )	6日目
15,883円 ( 17,471円 )	6日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
15,883円 ( 17,471円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
16,319円 ( 17,951円 )	19日目
15,883円 ( 17,471円 )	19日目
21,624円 ( 23,786円 )	19日目
21,624円 ( 23,786円 )	19日目
20,666円 ( 22,733円 )	6日目
20,666円 ( 22,733円 )	19日目
21,624円 ( 23,786円 )	19日目
21,158円 ( 23,274円 )	19日目
21,624円 ( 23,786円 )	19日目
21,158円 ( 23,274円 )	19日目
21,158円 ( 23,274円 )	19日目
21,158円 ( 23,274円 )	19日目

基本情報

基本情報

継手一体構造のふっ素樹脂継手。
【特長】
・継手一体構造：ハイパーフィッティング／LQ2シリーズを使用。
・3重シール構造。
・4重シール方式。
・ナット緩み防止機構。
・曲げ強度に強い。
・異径サイズへの選択が可能。
