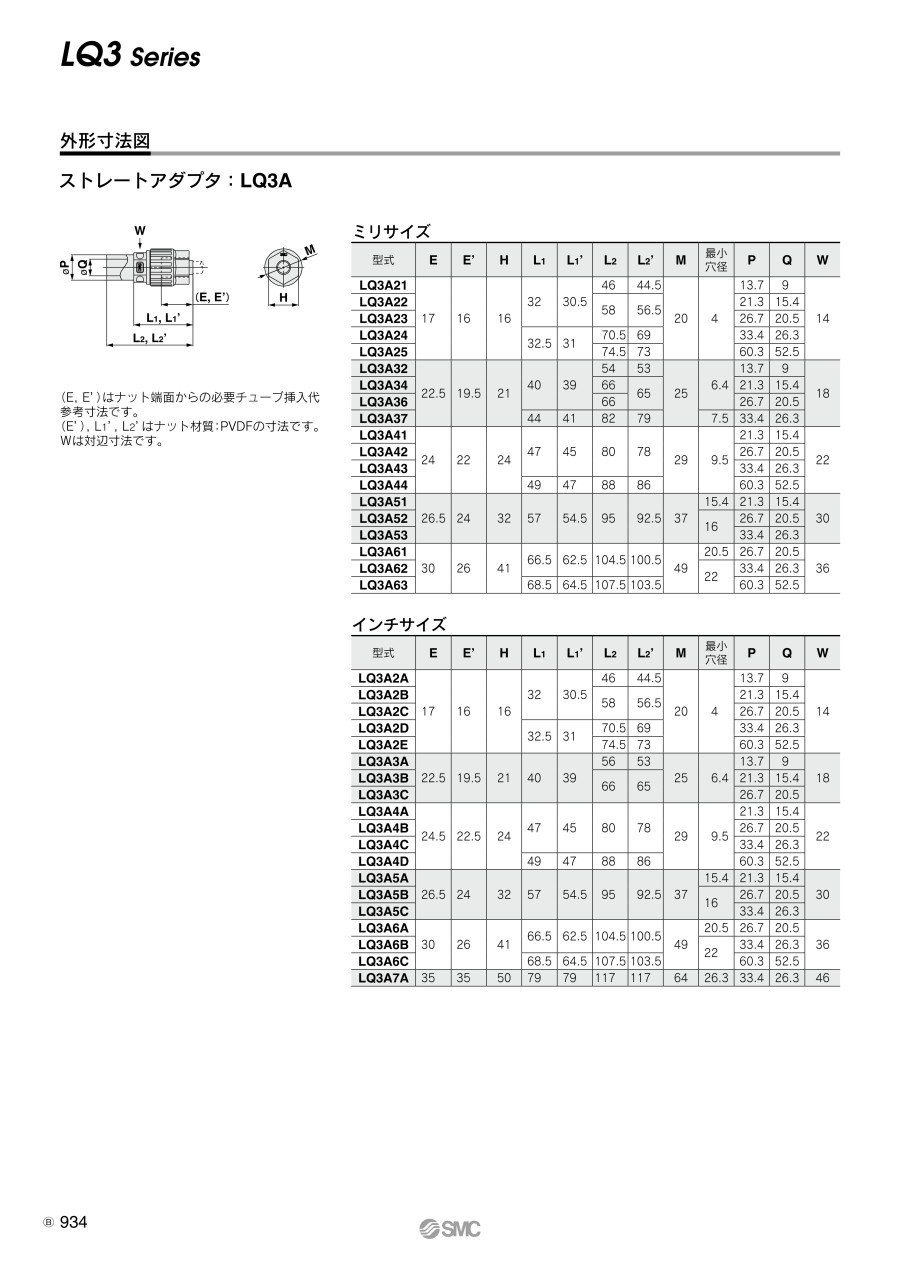

外形図

製品仕様

仕様

最高使用圧力（20℃の時）：1.0MPa
耐圧力：耐圧および耐熱性能を参照。
使用温度（ナット材質PVDF）：0～+150℃
使用温度（ナット材質PFA）：0～+200℃

シリーズ	サイズ	チューブ外径
		インチサイズ
		1/8"	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"
ストレートアダプタ LQ3A	2	-	●	-	-	-	-	-
	3	-	-	●	-	-	-	-
	4	-	-	-	●	-	-	-
	5	-	-	-	-	●	-	-
	6	-	-	-	-	-	●	-
	7	-	-	-	-	-	-	●

規格表

単位：mm

型番	E	E'	H	L₁	L₁'	L₂	L₂'	M	P	Q	W
LQ3A2A	17	16	16	32	30.5	46	44.5	20	13.7	9	14
LQ3A2B						58	56.5		21.3	15.4
LQ3A2C						58	56.5		26.7	20.5
LQ3A2D				32.5	31	70.5	69		33.4	26.3
LQ3A2E				32.5	31	74.5	73		60.3	52.5
LQ3A3A	22.5	19.5	21	40	39	56	53	25	13.7	9	18
LQ3A3B						66	65		21.3	15.4
LQ3A3C						66	65		26.7	20.5
LQ3A4A	24.5	22.5	24	47	45	80	78	29	21.3	15.4	22
LQ3A4B									26.7	20.5
LQ3A4C									33.4	26.3
LQ3A4D				49	47	88	86		60.3	52.5
LQ3A5A	26.5	24	32	57	54.5	95	92.5	37	21.3	15.4	30
LQ3A5B									26.7	20.5
LQ3A5C									33.4	26.3
LQ3A6A	30	26	41	66.5	62.5	104.5	100.5	49	26.7	20.5	36
LQ3A6B				66.5	62.5	104.5	100.5		33.4	26.3
LQ3A6C				68.5	64.5	107.5	103.5		60.3	52.5
LQ3A7A	35	35	50	79	79	117	117	64	33.4	26.3	46

（E, E'）はナット端面からの必要チューブ挿入代参考寸法。
（E'）、L1'、L2'はナット材質：PVDFの寸法。
Ｗは対辺寸法。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行うこと。

専用工具のイメージ図

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けること。
なおナットが回らなければ締付けが十分な状態。
下記適正締付トルク参照。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

※専用工具等につきましては、カタログをご覧ください。

型番リスト

表示件数

型番

適用チューブ外径(インチ) D(D1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

適用パイプ外径(mm)

最小発注数量

1/4	200	クリーン梱包 class M3.5相当	PFA	2	13.7	1個
3/4	200	クリーン梱包 class M3.5相当	PFA	5	21.3	1個
3/4	200	クリーン梱包 class M3.5相当	PFA	5	26.7	1個
1	200	クリーン梱包 class M3.5相当	PFA	6	33.4	1個
1 1/4	200	クリーン梱包 class M3.5相当	PFA	7	33.4	1個

通常単価(税別) (税込単価)	通常出荷日

2,740円 ( 3,014円 )	6日目
5,820円 ( 6,402円 )	6日目
6,046円 ( 6,651円 )	3日目
8,682円 ( 9,550円 )	39日目
24,728円 ( 27,201円 )	3日目

詳細情報

基本情報

基本情報

ふっ素樹脂継手のインチサイズストレートアダプタ。
【特長】
・材質：New PFA。
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
