ふっ素樹脂製管継手 LQ3シリーズ チューブ出しストレートコネクタ インチサイズ
- 通常単価(税別)
- 2,671円～6,249円
- 税込単価
- 2,938円～6,874円
液置換特性に優れたふっ素樹脂継手。【特長】・材質：New PFA。・3重シール...
詳細情報を確認する- チューブサイズ規格
- インチ系
- 種類
- 継手本体
- 本体材質
- PFA
- 接続種類
- 管⇔チューブ出し
- 管・チューブ出し 接続種類
- チューブ出しストレートコネクタ
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が4型番あります。
商品情報

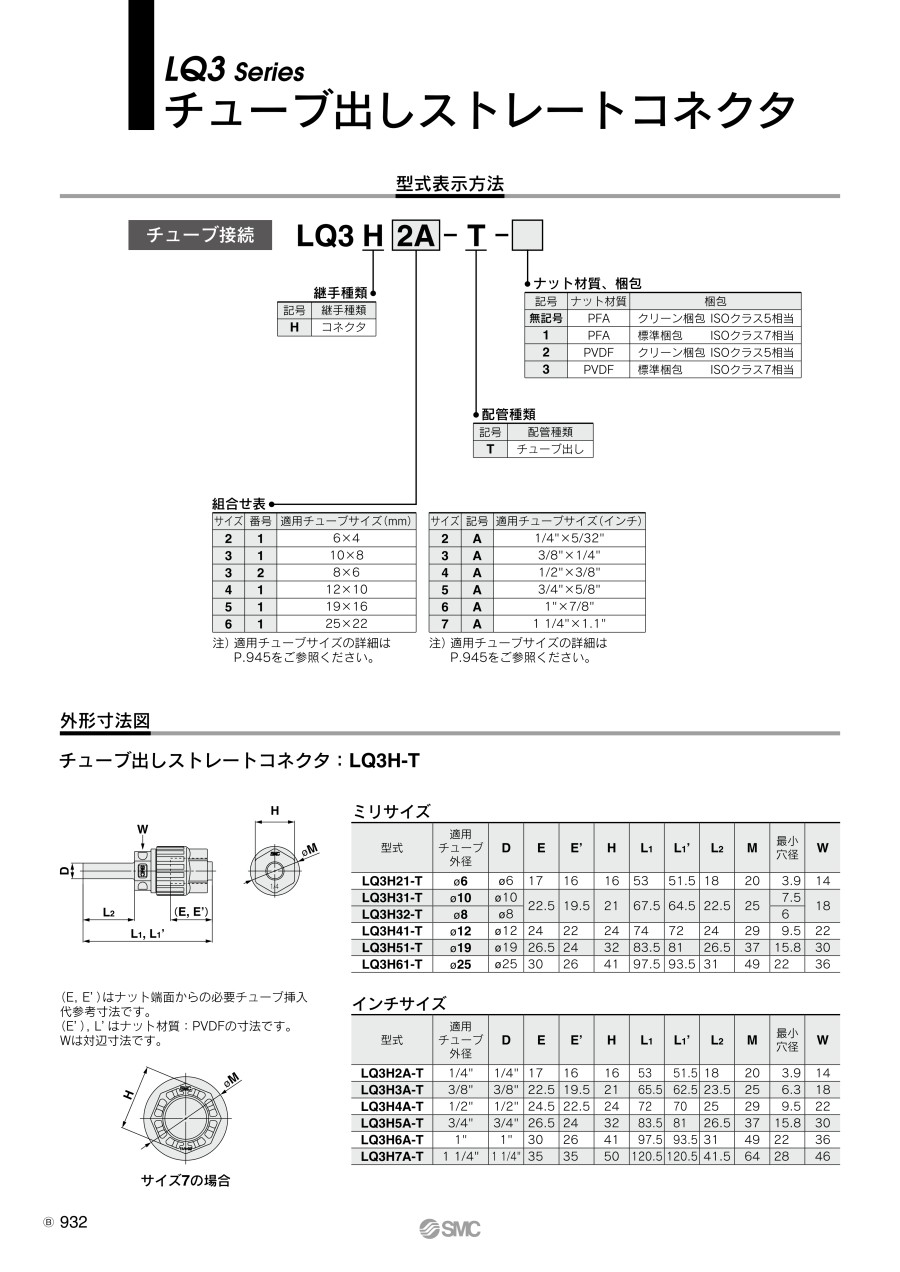

外形図
サイズ7
- （E、E'）はナット端面からの必要チューブ挿入代参考寸法です。
- （E'）、L’はナット材質：PVDFの寸法です。
- Wは対辺寸法です。
製品仕様
適応チューブサイズ
| - | 接続チューブ サイズ | 外径（mm） | 内厚（mm） | ||
|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| インチサイズ | 1/8"×0.086" | 3.18 | -0.1～+0.2 | 0.5 | ±0.1 |
| 3/16"×1/8" | 4.75 | 0.8 | |||
| 1/4"×5/32" | 6.35 | 1.2 | ±0.12 | ||
| 3/8"×1/4" | 9.53 | 1.6 | ±0.15 | ||
| 1/2"×3/8" | 12.7 | ||||
| 3/4"×5/8" | 19.0 | -0.1～+0.3 | |||
| 1"×7/8" | 25.4 | ||||
| 1 1/4"×1.1" | 31.75 | ±0.25 | 1.9 | ±0.2 | |
| 1 1/2"×1.33" | 38.1 | ±0.2 | 2.2 | ±0.2 | |
規格表
インチサイズ
単位：mm
| 型番 | 適用チューブ 外径 | D | E | E’ | H | L1 | L1’ | L2 | M | W |
|---|---|---|---|---|---|---|---|---|---|---|
| LQ3H2A-T | 1/4" | 1/4" | 17 | 16 | 16 | 53 | 51.5 | 18 | 20 | 14 |
| LQ3H3A-T | 3/8" | 3/8" | 22.5 | 19.5 | 21 | 65.5 | 62.5 | 23.5 | 25 | 18 |
| LQ3H4A-T | 1/2" | 1/2" | 24.5 | 22.5 | 24 | 72 | 70 | 25 | 29 | 22 |
| LQ3H5A-T | 3/4" | 3/4" | 26.5 | 24 | 32 | 83.5 | 81 | 26.5 | 37 | 30 |
| LQ3H6A-T | 1" | 1" | 30 | 26 | 41 | 97.5 | 93.5 | 31 | 49 | 36 |
| LQ3H7A-T | 1 1/4" | 1 1/4" | 35 | 35 | 50 | 120.5 | 120.5 | 41.5 | 64 | 46 |
詳細情報
商品担当おすすめ
ふっ素樹脂製管継手 LQ3シリーズ チューブ出しストレートコネクタ インチサイズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
