ふっ素樹脂製管継手 LQ3シリーズ スペースセービングブランチティ インチサイズ

スペースセービングブランチティ：LQ3T-SB インチサイズの特長

• チューブの曲げや変形に強い。
• ナットのチューブ押え部分は2段構造になっており、確実なチューブ保持が可能。
• 継手本止体のチューブシール面は、面圧を上げる特殊形状を採用しシールの信頼性を向上。
• ナットは継手本体端面までの締付けにより、締付け位置のゲージ管理は不要。
• 高い締付け力でナットの緩みを防止。
• 熱ストレスの影響を受けにくい。
• ナットの斜め組付けを防止。
• コレット構造によりチューブ抜け防止を強化。
• 特殊形状の円周シール面が熱ストレス下においても高いシール性を維持。

スペースセービングブランチティ：LQ3T-SB インチサイズの寸法例

（単位mm）

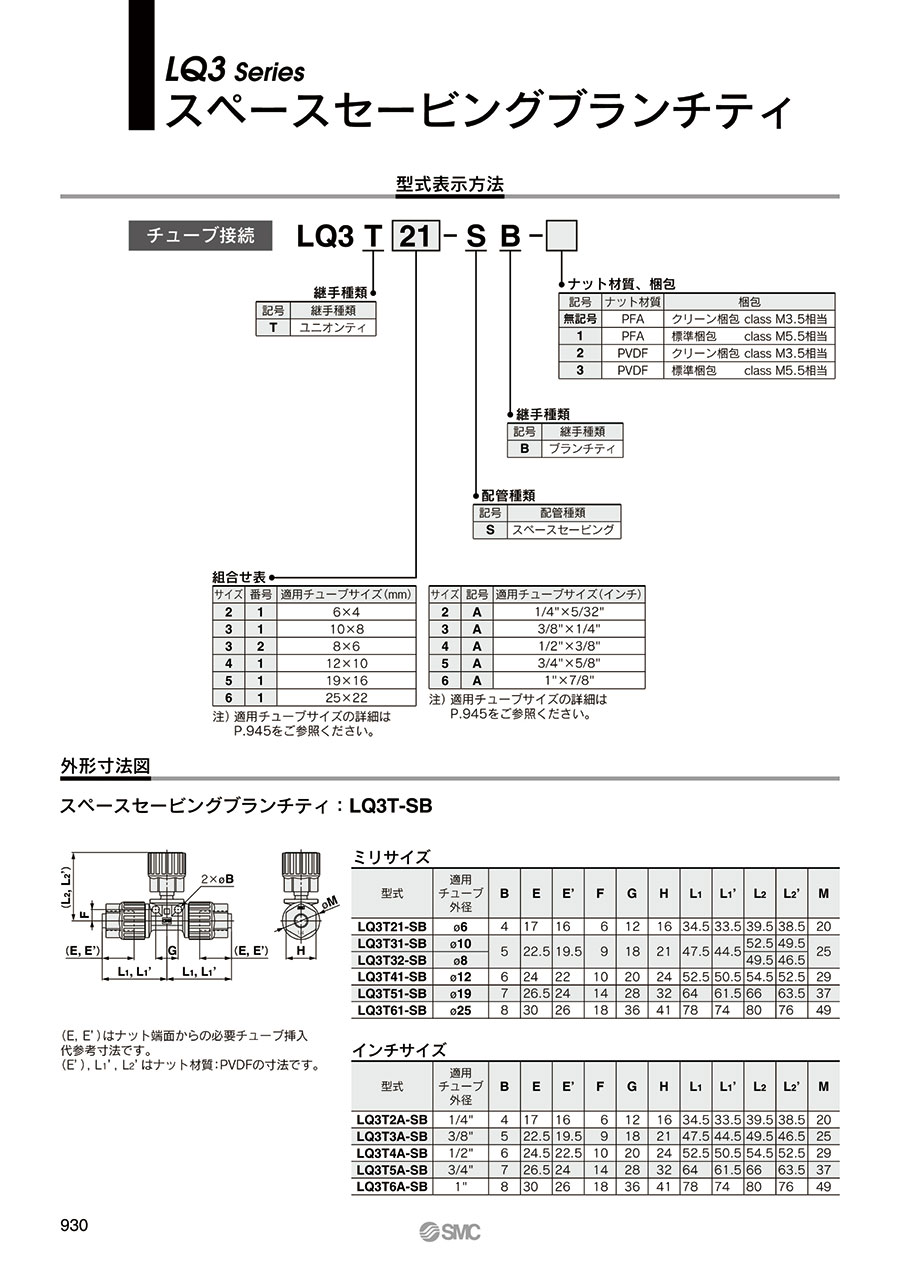

スペースセービングブランチティ：LQ3T-SB インチサイズ 寸法図

• ※ 適用チューブ外径は、インチ表記となります。
• ※ （E、E'）はナット端面からの必要チューブ挿入代参考寸法です。
• ※ （E'）、L1'、L2'はナット材質：PVDFの寸法です。

使用上の注意

• ※ 最高使用圧力につきましては範囲内にてご使用ください。
• ※ 長期間未使用の場合、始業前に点検を行ってください。
• ※ LQシリーズのクリーン梱包タイプは、開口する際取いには十分注意してください。
• ※ 爆発性雰囲気の場所では使用しないでください。
• ※ 振動または衝撃の起こる場所では使用しないでください。
• ※ 周囲に熱源がある場合、輻射熱を遮断してください。
