SMC

ふっ素樹脂製管継手 LQ3シリーズユニオンティレジューシングミリサイズ

カタログ |

通常単価(税別): 4,169円

税込単価: 4,586円

通常出荷日：6日目

SMC社のふっ素樹脂継手。【特長】・フレア式コレット構造。・3重シール構造。・組付け施工性に優れる。・...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

よく一緒に見られています

ふっ素樹脂製管継手ハイパーフィッティング LQ3シリーズユニオンエルボ LQ3E ミリサイズ

通常出荷日：在庫品1日目

よく一緒に見られています

ふっ素樹脂製管継手ハイパーフィッティング LQ3シリーズユニオンティ LQ3T ミリサイズ

通常出荷日：3 日目～

LQ3T31-R2

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

クリーンワンタッチ管継手 KPQ/KPGシリーズハーフユニオン KPQH・KPGH

LQ3T31-R2の仕様・寸法情報

チューブサイズ規格

メートル系

種類

継手本体

本体材質

PFA

接続種類

管⇔管違径接続

管・管違径接続種類

レデューシングユニオンティ

適用チューブ外径(mm) D(D1)

適用チューブ外径(mm) D2

適用チューブ外径(mm) D3

最高使用温度(℃)

200

梱包

クリーン梱包 class M3.5相当

ナット材質

PFA

ボディサイズ

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

LQ3シリーズ共通の仕様（参考）

■構造

■仕様

材質		NEW PFA
最高使用圧力（20℃の時）		1.0MPa
耐圧力		耐圧および耐熱性能曲線をご参照ください。
使用温度	ナット材質PVDF	0～150℃
使用温度	ナット材質PFA	0～200℃

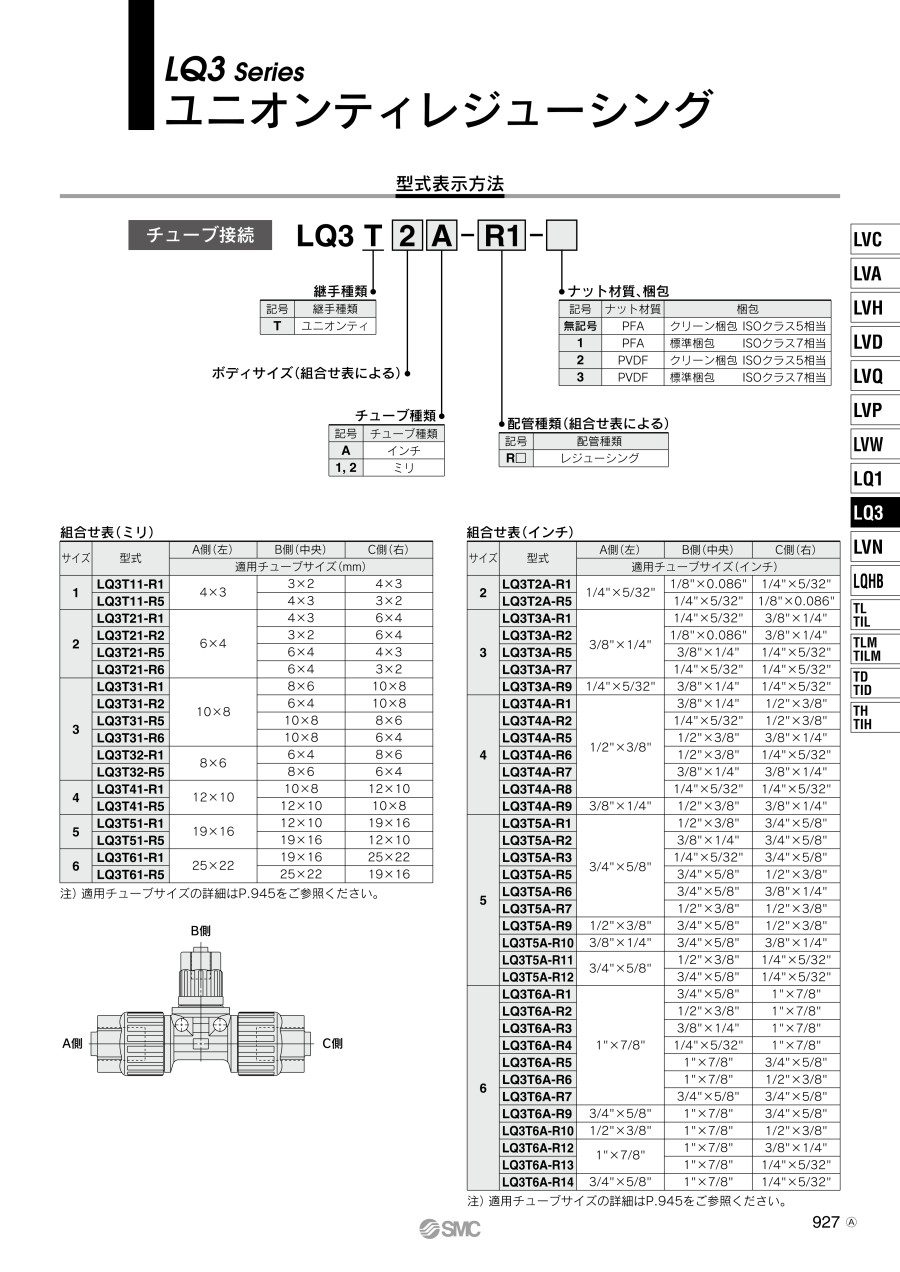

規格表

型番	A側（左）	B側（中央）	C側（右）	B	E₁	E₁'	E₂	E₂'	E₃	E₃'	F	G	H₁	H₂	H₃
型番	適用チューブ外径			B	E₁	E₁'	E₂	E₂'	E₃	E₃'	F	G	H₁	H₂	H₃
LQ3T11-R1	φ4	φ3	φ4	3.5	10	9	10	9	10	9	4.8	9.5	11	11	11
LQ3T11-R5	φ4	φ4	φ3	3.5	10	9	10	9	10	9	4.8	9.5	11	11	11
LQ3T21-R1	φ6	φ4	φ6	4	17	16	10	9	17	16	6	12	16	11	16
LQ3T21-R2		φ3	φ6				10	9	17	16				11	16
LQ3T21-R5		φ6	φ4				17	16	10	9				16	11
LQ3T21-R6		φ6	φ3				17	16	10	9				16	11
LQ3T31-R1	φ10	φ8	φ10	5	22.5	19.5	22.5	19.5	22.5	19.5	9	18	21	21	21
LQ3T31-R2		φ6	φ10				17	16						16	21
LQ3T31-R5		φ10	φ8				22.5	19.5						21	21
LQ3T31-R6		φ10	φ6				22.5	19.5	17	16				21	16
LQ3T32-R1	φ8	φ6	φ8	5	22.5	19.5	17	16	22.5	19.5	9	18	21	16	21
LQ3T32-R5	φ8	φ8	φ6	5	22.5	19.5	22.5	19.5	17	16	9	18	21	21	16
LQ3T41-R1	φ12	φ10	φ12	6	24	22	22.5	19.5	24	22	10	20	24	21	24
LQ3T41-R5	φ12	φ12	φ10	6	24	22	24	22	22.5	19.5	10	20	24	24	21
LQ3T51-R1	φ19	φ12	φ19	7	26.5	24	24	22	26.5	24	14	28	32	24	32
LQ3T51-R5	φ19	φ19	φ12	7	26.5	24	26.5	24	24	22	14	28	32	32	24
LQ3T61-R1	φ25	φ19	φ25	8	30	26	26.5	24	30	26	18	36	41	32	41
LQ3T61-R5	φ25	φ25	φ19	8	30	26	30	26	26.5	24	18	36	41	41	32

型番	A側（左）	B側（中央）	C側（右）	L₁	L₁'	L₂	L₂'	L₃	L₃'	M₁	M₂	M₃
型番	適用チューブ外径			L₁	L₁'	L₂	L₂'	L₃	L₃'	M₁	M₂	M₃
LQ3T11-R1	φ4	φ3	φ4	28.5	27.5	28.5	27.5	28.5	27.5	14	14	14
LQ3T11-R5	φ4	φ4	φ3	28.5	27.5	28.5	27.5	28.5	27.5	14	14	14
LQ3T21-R1	φ6	φ4	φ6	34.5	33.5	30.5	29.5	34.5	33.5	20	14	20
LQ3T21-R2		φ3	φ6			30.5	29.5	34.5	33.5		14	20
LQ3T21-R5		φ6	φ4			34.5	33.5	30.5	29.5		20	14
LQ3T21-R6		φ6	φ3			34.5	33.5	30.5	29.5		20	14
LQ3T31-R1	φ10	φ8	φ10	47.5	44.5	47.5	44.5	47.5	44.5	25	25	25
LQ3T31-R2		φ6	φ10			38	37				20	25
LQ3T31-R5		φ10	φ8			47.5	44.5				25	25
LQ3T31-R6		φ10	φ6			47.5	44.5	38	37		25	20
LQ3T32-R1	φ8	φ6	φ8	47.5	44.5	38	37	47.5	44.5	25	20	25
LQ3T32-R5	φ8	φ8	φ6	47.5	44.5	47.5	44.5	38	37	25	25	20
LQ3T41-R1	φ12	φ10	φ12	52.5	50.5	48.5	45.5	52.5	50.5	29	25	29
LQ3T41-R5	φ12	φ12	φ10	52.5	50.5	52.5	50.5	48.5	45.5	29	29	25
LQ3T51-R1	φ19	φ12	φ19	64	61.5	58.5	56.5	64	61.5	37	29	37
LQ3T51-R5	φ19	φ19	φ12	64	61.5	64	61.5	58.5	56.5	37	37	29
LQ3T61-R1	φ25	φ19	φ25	78	74	70	67.5	78	74	49	37	49
LQ3T61-R5	φ25	φ25	φ19	78	74	78	74	70	67.5	49	49	37

（E1、E1'、E2、E2'、E3、E3'）はナット端面からの必要チューブ挿入代参考寸法です。
（E1'、E2'、E3'）、L1'、L2'、L3'はナット材質：PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

使用上のご注意

チューブ接続は、専用工具にて行ってください。
ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

LQ3T31-R2

適用チューブ外径(mm) D(D1)

適用チューブ外径(mm) D2

適用チューブ外径(mm) D3

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

200

クリーン梱包 class M3.5相当

PFA

1個

通常単価(税別) (税込単価)	通常出荷日

4,169円

( 4,586円 )

6日目

詳細情報

基本情報

基本情報

SMC社のふっ素樹脂継手。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
【用途】
・配管時のチューブ同士の結合に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

SMC
ふっ素樹脂製管継手 LQ1シリーズユニオンティレジューシングミリサイズ
0
通常価格(税別)：8,797円
19日目

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブ。継手とあわせて検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズユニオンティレジューシングミリサイズの型番LQ3T31-R2のページです。型番LQ3T31-R2に関する仕様情報を記載しております。

ふっ素樹脂製管継手 LQ3シリーズユニオンティレジューシングミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
