■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

LQ3シリーズ共通の仕様（参考）

■構造

■仕様

材質		NEW PFA
最高使用圧力（20℃の時）		1.0MPa
耐圧力		耐圧および耐熱性能曲線をご参照ください。
使用温度	ナット材質PVDF	0～150℃
使用温度	ナット材質PFA	0～200℃

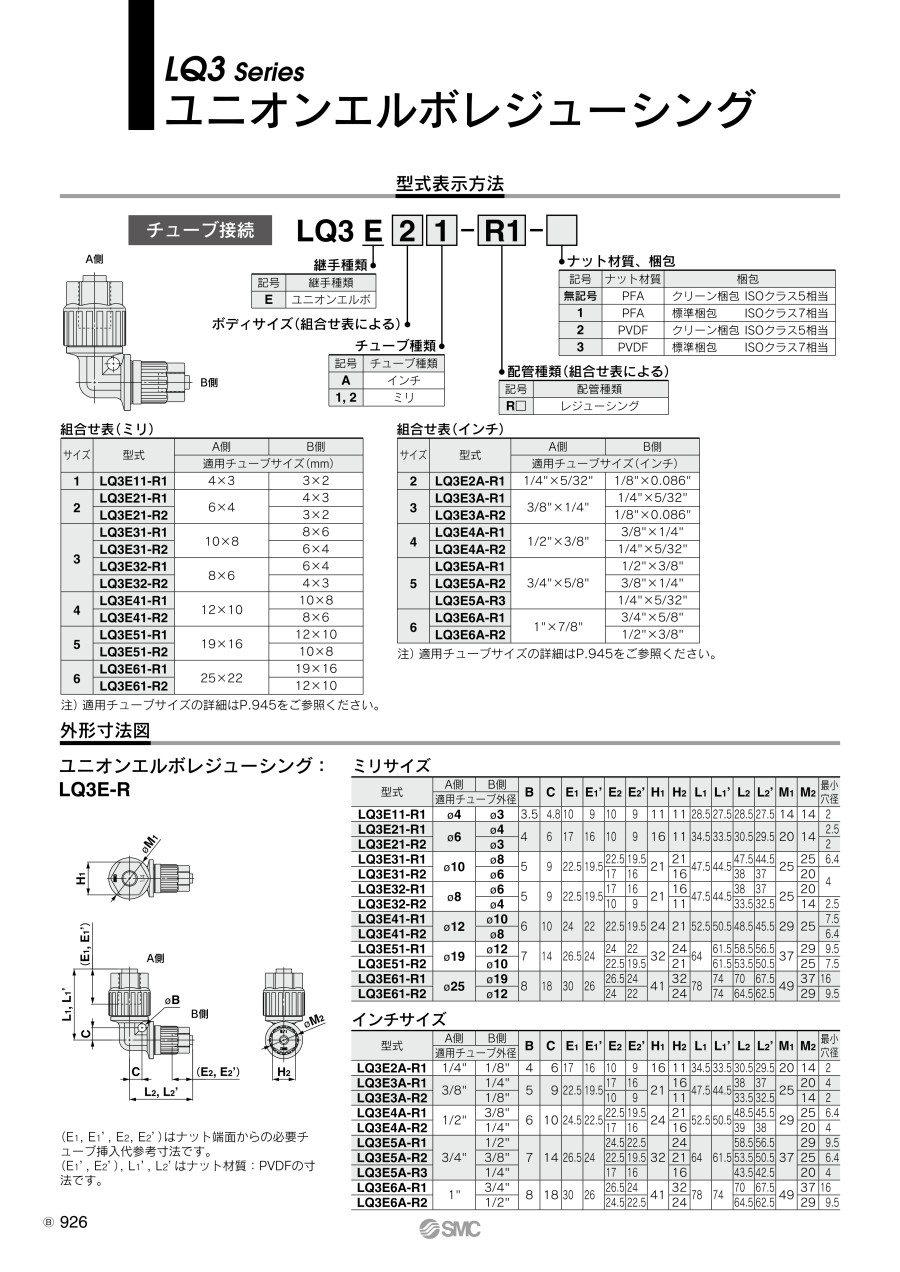

規格表

型番	A側	B側	B	C	E₁	E₁'	E₂	E₂'	H₁	H₂	L₁	L₁'	L₂	L₂'	M₁	M₂
型番	適用チューブ外径		B	C	E₁	E₁'	E₂	E₂'	H₁	H₂	L₁	L₁'	L₂	L₂'	M₁	M₂
LQ3E11-R1	φ4	φ3	3.5	4.8	10	9	10	9	11	11	28.5	27.5	28.5	27.5	14	14
LQ3E21-R1	φ6	φ4	4	6	17	16	10	9	16	11	34.5	33.5	30.5	29.5	20	14
LQ3E21-R2	φ6	φ3	4	6	17	16	10	9	16	11	34.5	33.5	30.5	29.5	20	14
LQ3E31-R1	φ10	φ8	5	9	22.5	19.5	22.5	19.5	21	21	47.5	44.5	47.5	44.5	25	25
LQ3E31-R2	φ10	φ6	5	9	22.5	19.5	17	16	21	16	47.5	44.5	38	37	25	20
LQ3E32-R1	φ8	φ6	5	9	22.5	19.5	17	16	21	16	47.5	44.5	38	37	25	20
LQ3E32-R2	φ8	φ4	5	9	22.5	19.5	10	9	21	11	47.5	44.5	33.5	32.5	25	14
LQ3E41-R1	φ12	φ10	6	10	24	22	22.5	19.5	24	21	52.5	50.5	48.5	45.5	29	25
LQ3E41-R2	φ12	φ8	6	10	24	22	22.5	19.5	24	21	52.5	50.5	48.5	45.5	29	25
LQ3E51-R1	φ19	φ12	7	14	26.5	24	24	22	32	24	64	61.5	58.5	56.5	37	29
LQ3E51-R2	φ19	φ10	7	14	26.5	24	22.5	19.5	32	21	64	61.5	53.5	50.5	37	25
LQ3E61-R1	φ25	φ19	8	18	30	26	26.5	24	41	32	78	74	70	67.5	49	37
LQ3E61-R2	φ25	φ12	8	18	30	26	24	22	41	24	78	74	64.5	62.5	49	29

（E₁、E₁'、E₂、E₂'）はナット端面からの必要チューブ挿入代参考寸法です。
（E₁'、E₂'）、L₁'、L₂'はナット材質：PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

使用上のご注意

チューブ接続は、専用工具にて行ってください。
ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

LQ3E31-R1

LQ3E51-R1-3

適用チューブ外径(mm) D(D1)

適用チューブ外径(mm) D2

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

10	8	200	クリーン梱包 class M3.5相当	PFA	3	1個
19	12	150	標準梱包 class M5.5相当	PVDF	5	1個

通常単価(税別) (税込単価)	通常出荷日

3,185円 ( 3,504円 )	6日目
8,228円 ( 9,051円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

SMC社のふっ素樹脂継手。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
【用途】
・配管時のチューブ同士の結合に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブ。継手とあわせて検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズユニオンエルボレジューシングミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
