ふっ素樹脂製管継手 LQ3シリーズ パネルマウントユニオン インチサイズ
- 通常単価(税別)
- 2,273円～14,715円
- 税込単価
- 2,500円～16,187円
インチサイズのパネルマウントユニオン。【特長】・ふっ素樹脂継手。・フレア式コレ...
詳細情報を確認する- チューブサイズ規格
- インチ系
- 種類
- 継手本体
- 本体材質
- PFA
- 接続種類
- 管⇔管同径接続
- 管・管同径 接続種類
- パネルマウントユニオン
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が6型番あります。
商品情報

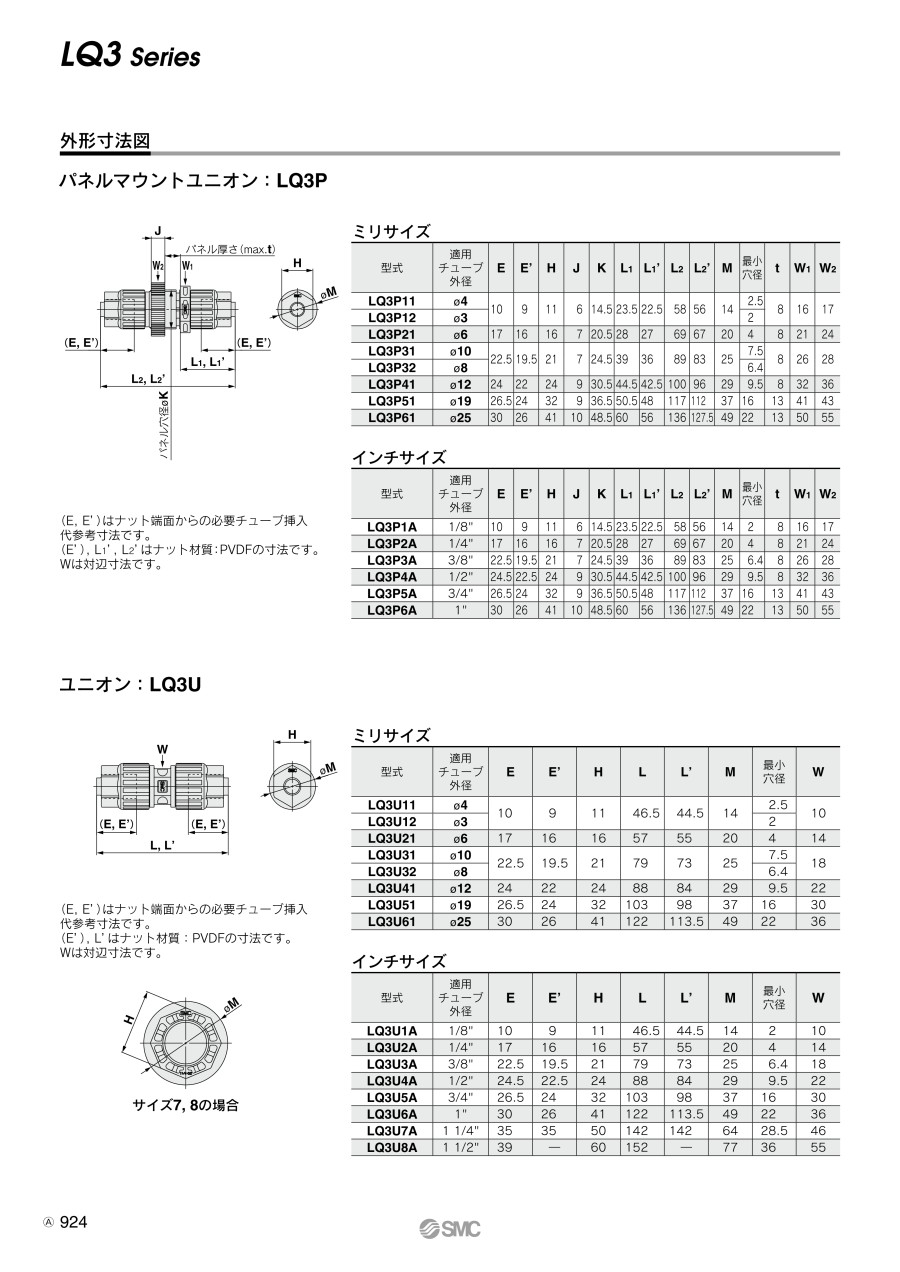

外形図
単位：mm
製品仕様
| シリーズ | サイズ | 管接続口径 | チューブ外径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチサイズ | ||||||||||||||||
| なし | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | ||
| パネルマウントユニオン LQ3P | 1 | ● | - | - | - | - | - | - | - | ● | - | - | - | - | - | - |
| 2 | ● | - | - | - | - | - | - | - | - | ● | - | - | - | - | - | |
| 3 | ● | - | - | - | - | - | - | - | - | - | ● | - | - | - | - | |
| 4 | ● | - | - | - | - | - | - | - | - | - | - | ● | - | - | - | |
| 5 | ● | - | - | - | - | - | - | - | - | - | - | - | ● | - | - | |
| 6 | ● | - | - | - | - | - | - | - | - | - | - | - | - | ● | - | |
仕様
- 材質：NEW PFA
- 最高使用圧力（20℃の時）：1.0MPa
- 耐圧力：耐圧および耐熱性能曲線表を参照
- 使用温度（ナット材質PVDF）：0～+150℃
- 使用温度（ナット材質PFA）：0～+200℃
規格表
| 型番 | 適用チューブ外径 | E | E' | H | J | K | L1 | L1' | L2 | L2' | M | t | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LQ3P1A | 1/8" | 10 | 9 | 11 | 6 | 14.5 | 23.5 | 22.5 | 58 | 56 | 14 | 8 | 16 | 17 |
| LQ3P2A | 1/4" | 17 | 16 | 16 | 7 | 20.5 | 28 | 27 | 69 | 67 | 20 | 8 | 21 | 24 |
| LQ3P3A | 3/8" | 22.5 | 19.5 | 21 | 7 | 24.5 | 39 | 36 | 89 | 83 | 25 | 8 | 26 | 28 |
| LQ3P4A | 1/2" | 24.5 | 22.5 | 24 | 9 | 30.5 | 44.5 | 42.5 | 100 | 96 | 29 | 8 | 32 | 36 |
| LQ3P5A | 3/4" | 26.5 | 24 | 32 | 9 | 36.5 | 50.5 | 48 | 117 | 112 | 37 | 13 | 41 | 43 |
| LQ3P6A | 1" | 30 | 26 | 41 | 10 | 48.5 | 60 | 56 | 136 | 127.5 | 49 | 13 | 50 | 55 |
- （E、E'）はナット端面からの必要チューブ挿入代参考寸法。
- （E'）、L1'、L2'はナット材質：PVDFの寸法。
- Wは対辺寸法。
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1. チューブ接続は、専用工具にて行うこと。
2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たったことを確認するため、目安としてさらに1/8回転締め付けること。なおナットが回らなければ締め付けが十分な状態。下記適正締付トルク参照。
| ボディサイズ | トルク（N・m） |
|---|---|
| 1 | 0.7～0.9 |
| 2 | 1.6～1.8 |
| 3 | 3.2～3.5 |
| 4 | 5.0～5.3 |
| 5 | 10.0～10.5 |
| 6 | 22.5～23.0 |
- ※ ご使用の前に必ず注意事項をお読みください。
- ※ チューブ接続および専用工具、安全上のご注意につきましてはカタログをご覧ください。
詳細情報
基本情報
インチサイズのパネルマウントユニオン。
【特長】
・ふっ素樹脂継手。
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
商品担当おすすめ
ふっ素樹脂製管継手 LQ3シリーズ パネルマウントユニオン インチサイズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
