商品情報
型番リスト
詳細情報
カタログ

商品情報

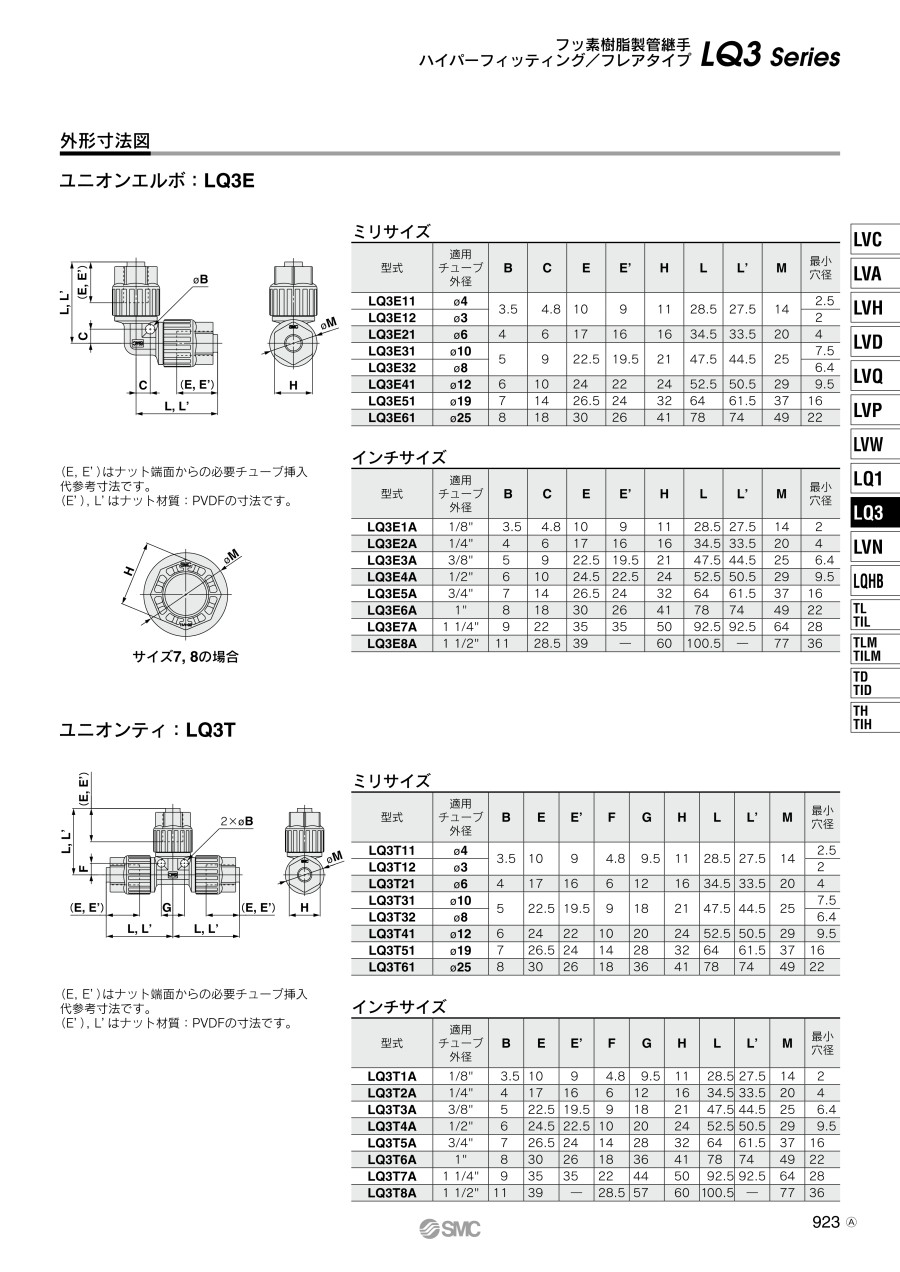

外形図

サイズ7、8の場合

製品仕様

LQ3シリーズ共通の仕様

■構造

■仕様

材質		NEW PFA
最高使用圧力（20℃の時）		1.0MPa
耐圧力		耐圧および耐熱性能曲線をご参照ください。
使用温度	ナット材質PVDF	0～150℃
使用温度	ナット材質PFA	0～200℃

規格表

型番	適用チューブ外径	B	C	E	E'	H	L	L'	M
LQ3E1A	1/8"	3.5	4.8	10	9	11	28.5	27.5	14
LQ3E2A	1/4"	4	6	17	16	16	34.5	33.5	20
LQ3E3A	3/8"	5	9	22.5	19.5	21	47.5	44.5	25
LQ3E4A	1/2"	6	10	24.5	22.5	24	52.5	50.5	29
LQ3E5A	3/4"	7	14	26.5	24	32	64	61.5	37
LQ3E6A	1"	8	18	30	26	41	78	74	49
LQ3E7A	1 1/4"	9	22	35	35	50	92.5	92.5	64
LQ3E8A	1 1/2"	11	28.5	39	-	60	100.5	-	77

（E、E'）はナット端面からの必要チューブ挿入代参考寸法です。
（E'）、L'はナット材質：PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

使用上のご注意

チューブ接続は、専用工具にて行ってください。
ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

適用チューブ外径(インチ) D(D1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

1/8	200	クリーン梱包 class M3.5相当	PFA	1	1個
1/4	200	クリーン梱包 class M3.5相当	PFA	2	1個
3/8	200	クリーン梱包 class M3.5相当	PFA	3	1個
1/2	200	クリーン梱包 class M3.5相当	PFA	4	1個
3/4	200	クリーン梱包 class M3.5相当	PFA	5	1個
1	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	150	クリーン梱包 class M3.5相当	PVDF	6	1個
1 1/4	200	クリーン梱包 class M3.5相当	PFA	7	1個

通常単価(税別) (税込単価)	通常出荷日

2,052円 ( 2,257円 )	3日目
2,167円 ( 2,384円 )	3日目
3,083円 ( 3,391円 )	3日目
3,642円 ( 4,006円 )	3日目
6,261円 ( 6,887円 )	3日目
10,259円 ( 11,285円 )	3日目
7,869円 ( 8,656円 )	3日目
19,961円 ( 21,957円 )	6日目

詳細情報

基本情報

基本情報

SMC社のふっ素樹脂継手。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
【用途】
・配管時のチューブ同士の結合に。

ご注意
