SMC

ふっ素樹脂製管継手 LQ3シリーズフィメイルブランチティインチサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 4,215円～16,279円

税込単価: 4,637円～17,907円

熱ストレスに強いふっ素樹脂製管継手。【特長】・フレア式コレット構造。・3重シー...

詳細情報を確認する

チューブサイズ規格
インチ系
種類
継手本体
本体材質
PFA
接続種類
ねじ⇔管分岐（同径）
ねじ・管分岐接続種類
めねじブランチティ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

フィメイルブランチティ LQ3B-Fシリーズ（インチサイズ）の仕様

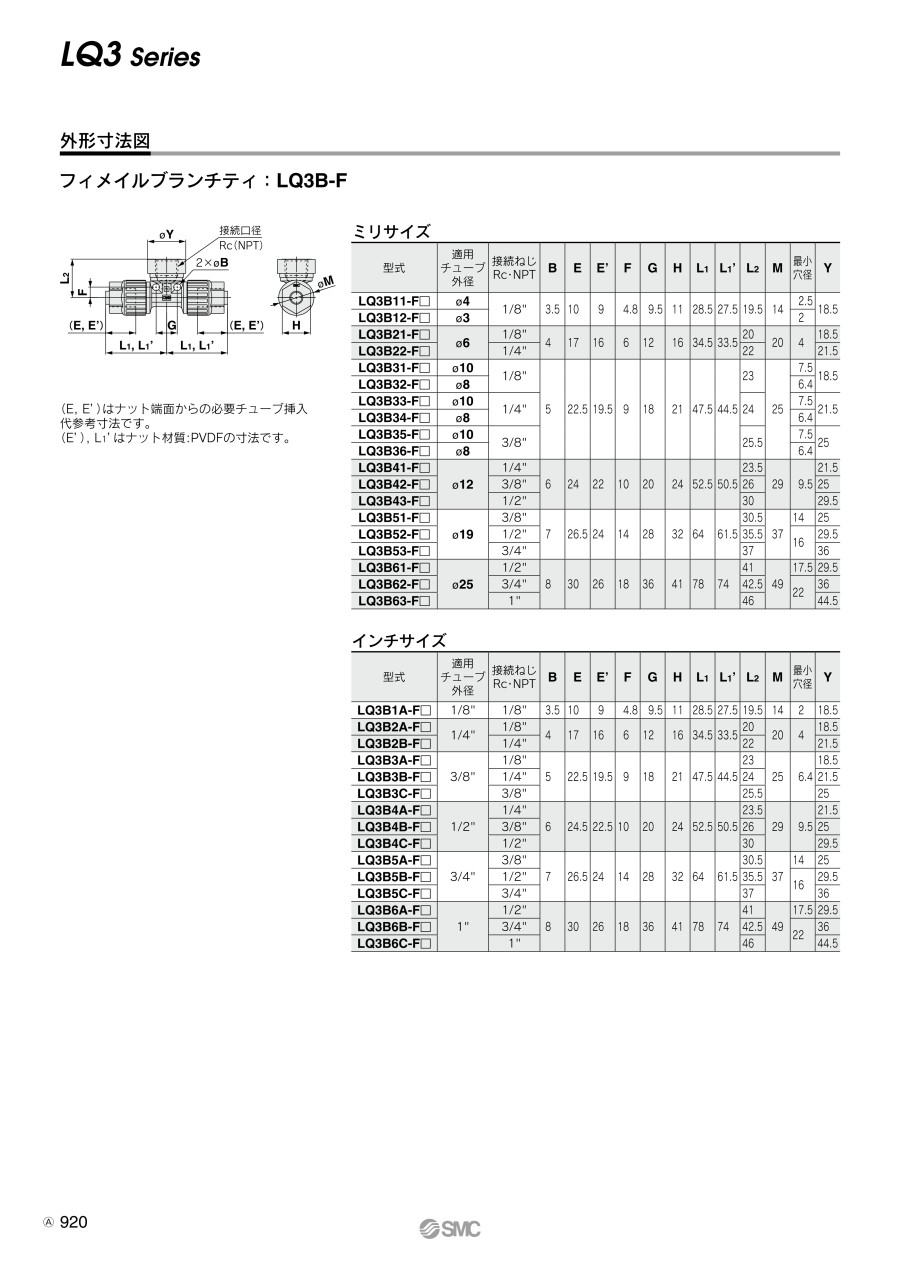

フィメイルブランチティ LQ3B-Fの外形寸法図

（E、E'）はナット端面からの必要チューブ挿入代参考寸法です。（E'）、L₁はナット材質：PVDFの寸法です。

（単位：mm）

型式	適用チューブ外径	接続ねじ Rc・NPT	B	E	E'	F	G	H	L₁	L₁'	L₂	M	Y
LQ3B1A-F□	1/8"	1/8"	3.5	10	9	4.8	9.5	11	28.5	27.5	19.5	14	18.5
LQ3B2A-F□	1/4"	1/8"	4	17	16	6	12	16	34.5	33.5	20	20	18.5
LQ3B2B-F□	1/4"	1/4"	4	17	16	6	12	16	34.5	33.5	22	20	21.5
LQ3B3A-F□	3/8"	1/8"	5	22.5	19.5	9	18	21	47.5	44.5	23	25	18.5
LQ3B3B-F□		1/4"									24		21.5
LQ3B3C-F□		3/8"									25.5		25
LQ3B4A-F□	1/2"	1/4"	6	24.5	22.5	10	20	24	52.5	50.5	23.5	29	21.5
LQ3B4B-F□		3/8"									26		25
LQ3B4C-F□		1/2"									30		29.5
LQ3B5A-F□	3/4"	3/8"	7	26.5	24	14	28	32	64	61.5	30.5	37	25
LQ3B5B-F□		1/2"									35.5		29.5
LQ3B5C-F□		3/4"									37		36
LQ3B6A-F□	1"	1/2"	8	30	26	18	36	41	78	74	41	49	29.5
LQ3B6B-F□		3/4"									42.5		36
LQ3B6C-F□		1"									46		44.5

製品仕様

材質：NEW PFA
最高使用圧力（20℃の時）：1.0MPa
耐圧力：耐圧および耐熱性能曲線をご参照ください。
使用温度：ナット材質PVDF：0〜150℃、ナット材質PFA：0〜200℃

耐圧および耐熱性能曲線

注意・禁止事項

1.チューブ接続は、専用工具にて行ってください。
2.ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態。適正締付けトルクを参照してください。

配管時の締付トルク

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

適用チューブ外径(インチ) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

1/4	Rc	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
1/4	Rc	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
1/2	Rc	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	Rc	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	Rc	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
3/4	Rc	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
3/4	Rc	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
1	Rc	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	6	1個

通常単価(税別) (税込単価)	通常出荷日

4,215円 ( 4,637円 )	3日目
4,327円 ( 4,760円 )	3日目
6,497円 ( 7,147円 )	3日目
6,489円 ( 7,138円 )	3日目
6,718円 ( 7,390円 )	3日目
11,482円 ( 12,630円 )	6日目
11,482円 ( 12,630円 )	6日目
16,279円 ( 17,907円 )	6日目

詳細情報

基本情報

基本情報

熱ストレスに強いふっ素樹脂製管継手。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズフィメイルブランチティインチサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
