SMC

ふっ素樹脂製管継手 LQ3シリーズメイルブランチティミリサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 2,632円～9,791円

税込単価: 2,895円～10,770円

SMC社のふっ素樹脂継手。【特長】・フレア式コレット構造。・3重シール構造。・...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
本体材質
PFA
接続種類
ねじ⇔管分岐（同径）
ねじ・管分岐接続種類
おねじブランチティ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

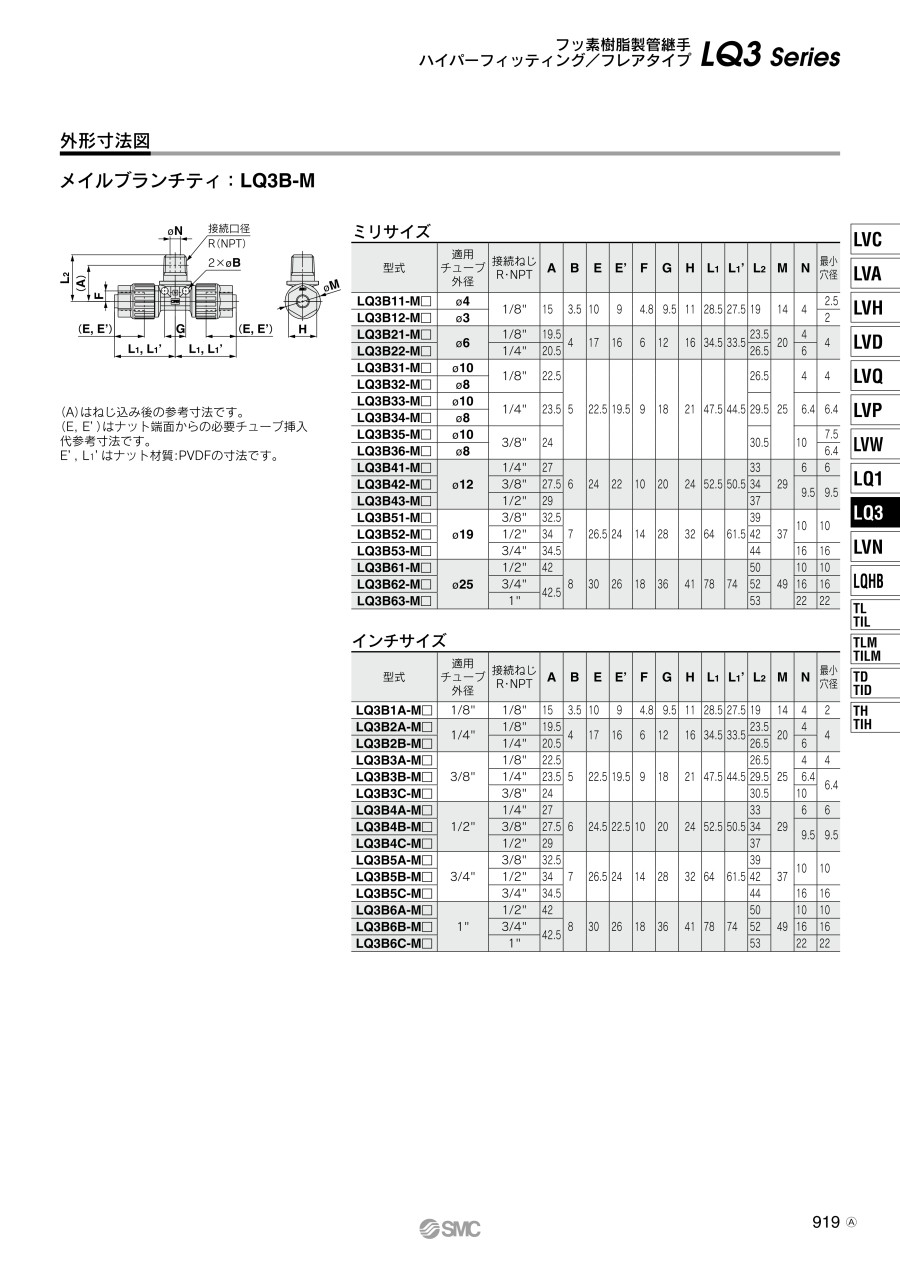

外形図

製品仕様

LQ3シリーズ共通の仕様（参考）

■構造

■仕様

材質		NEW PFA
最高使用圧力（20℃の時）		1.0MPa
耐圧力		耐圧および耐熱性能曲線をご参照ください。
使用温度	ナット材質PVDF	0～150℃
使用温度	ナット材質PFA	0～200℃

規格表

型番	適用チューブ外径	接続ねじ R・NPT	A	B	E	E'	F	G	H	L₁	L₁'	L₂	M
LQ3B11-M□	φ4	1/8"	15	3.5	10	9	4.8	9.5	11	28.5	27.5	19	14
LQ3B12-M□	φ3	1/8"	15	3.5	10	9	4.8	9.5	11	28.5	27.5	19	14
LQ3B21-M□	φ6	1/8"	19.5	4	17	16	6	12	16	34.5	33.5	23.5	20
LQ3B22-M□	φ6	1/4"	20.5	4	17	16	6	12	16	34.5	33.5	26.5	20
LQ3B31-M□	φ10	1/8"	22.5	5	22.5	19.5	9	18	21	47.5	44.5	26.5	25
LQ3B32-M□	φ8	1/8"	22.5									26.5
LQ3B33-M□	φ10	1/4"	23.5									29.5
LQ3B34-M□	φ8	1/4"	23.5									29.5
LQ3B35-M□	φ10	3/8"	24									30.5
LQ3B36-M□	φ8	3/8"	24									30.5
LQ3B41-M□	φ12	1/4"	27	6	24	22	10	20	24	52.5	50.5	33	29
LQ3B42-M□		3/8"	27.5									34
LQ3B43-M□		1/2"	29									37
LQ3B51-M□	φ19	3/8"	32.5	7	26.5	24	14	28	32	64	61.5	39	37
LQ3B52-M□		1/2"	34									42
LQ3B53-M□		3/4"	34.5									44
LQ3B61-M□	φ25	1/2"	42	8	30	26	18	36	41	78	74	50	49
LQ3B62-M□		3/4"	42.5									52
LQ3B63-M□		1"	42.5									53

（A）はねじ込み後の参考寸法です。
（E、E'）はナット端面からの必要チューブ挿入代参考寸法です。
E'、L1'はナット材質：PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

使用上のご注意

チューブ接続は、専用工具にて行ってください。
ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

適用チューブ外径(mm) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

4	R	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	1	1個
6	R	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
8	R	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
19	R	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	5	1個

通常単価(税別) (税込単価)	通常出荷日

2,632円 ( 2,895円 )	3日目
3,072円 ( 3,379円 )	6日目
3,730円 ( 4,103円 )	19日目
9,791円 ( 10,770円 )	3日目

詳細情報

基本情報

基本情報

SMC社のふっ素樹脂継手。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。
【用途】
・配管時のチューブ同士の結合に。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブ。継手とあわせて検討可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズメイルブランチティミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
