型番:

LQ3L53-F

解除

閲覧中の商品と併せてご検討ください

ワンタッチ管継手 KQ2シリーズエルボユニオン KQ2L（シール剤・シール剤無し）

JIS規格準拠油圧シリンダ複動：片ロッド CH2E・CH2F・CH2G・CH2Hシリーズ

電動アクチュエータスライダタイプボールねじ駆動 LEFSシリーズステップモータ・サーボモータ

－閉じる

LQ3L53-Fの仕様・寸法情報

チューブサイズ規格

メートル系

種類

継手本体

本体材質

PFA

接続種類

ねじ⇔管

ねじ・管接続種類

めねじエルボ

適用チューブ外径(mm) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

3/4B(20A)

最高使用温度(℃)

200

梱包

クリーン梱包 class M3.5相当

ナット材質

PFA

ボディサイズ

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様

項目		型番
項目		LQ3□10	LQ3□20	LQ3□30	LQ3□40	LQ3□50	LQ3□60	LQ3□70
材質		NEW PFA
最高使用圧力（20℃の時）		1.0MPa
耐圧力		耐圧および耐熱性能曲線をご参照ください。
使用温度	ナット材質PVDF	0～+150℃
使用温度	ナット材質PFA	0～+200℃

シリーズ表

シリーズ		サイズ	管接続口径								チューブ外径
			管接続口径								ミリサイズ
			なし	1/8"	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	φ3	φ4	φ6	φ8	φ10	φ12	φ19	φ25
エルボ LQ3L	フィメイル	1	-	●	-	-	-	-	-	-	●	●	-	-	-	-	-	-
		2	-	●	●	-	-	-	-	-	-	-	●	-	-	-	-	-
		3	-	●	●	●	-	-	-	-	-	-	-	●	●	-	-	-
		4	-	-	●	●	●	-	-	-	-	-	-	-	-	●	-	-
		5	-	-	-	●	●	●	-	-	-	-	-	-	-	-	●	-
		6	-	-	-	-	●	●	●	-	-	-	-	-	-	-	-	●

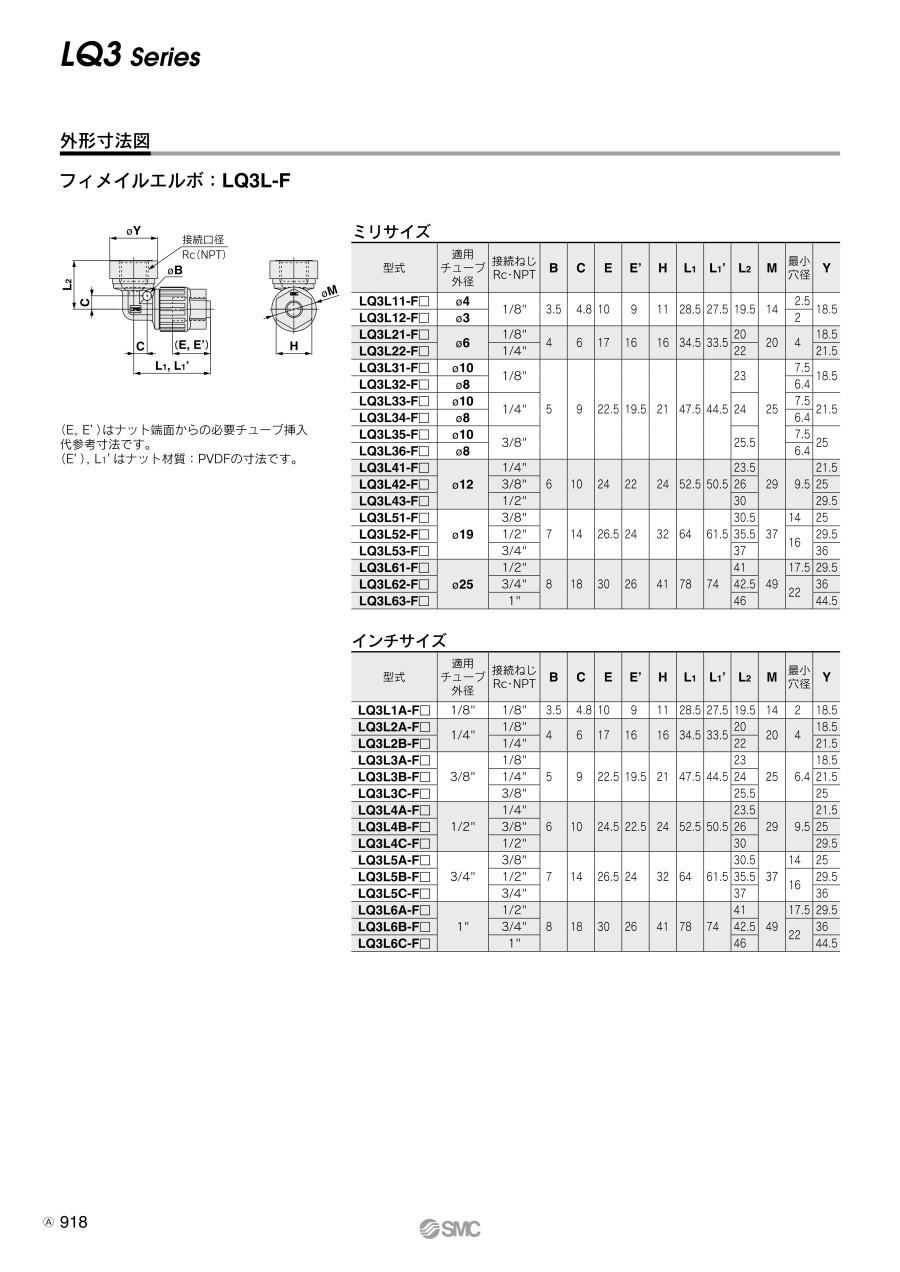

規格表

単位：mm

型番	適用チューブ外径	接続ねじ Rc・NPT	B	C	E	E’	H	L₁	L₁’	L₂	M	Y
LQ3L11-F□	φ4	1/8"	3.5	4.8	10	9	11	28.5	27.5	19.5	14	18.5
LQ3L12-F□	φ3	1/8"	3.5	4.8	10	9	11	28.5	27.5	19.5	14	18.5
LQ3L21-F□	φ6	1/8"	4	6	17	16	16	34.5	33.5	20	20	18.5
LQ3L22-F□	φ6	1/4"	4	6	17	16	16	34.5	33.5	22	20	21.5
LQ3L31-F□	φ10	1/8"	5	9	22.5	19.5	21	47.5	44.5	23	25	18.5
LQ3L32-F□	φ8	1/8"								23		18.5
LQ3L33-F□	φ10	1/4"								24		21.5
LQ3L34-F□	φ8	1/4"								24		21.5
LQ3L35-F□	φ10	3/8"								25.5		25
LQ3L36-F□	φ8	3/8"								25.5		25
LQ3L41-F□	φ12	1/4"	6	10	24	22	24	52.5	50.5	23.5	29	21.5
LQ3L42-F□		3/8"								26		25
LQ3L43-F□		1/2"								30		29.5
LQ3L51-F□	φ19	3/8"	7	14	26.5	24	32	64	61.5	30.5	37	25
LQ3L52-F□		1/2"								35.5		29.5
LQ3L53-F□		3/4"								37		36
LQ3L61-F□	φ25	1/2"	8	18	30	26	41	78	74	41	49	29.5
LQ3L62-F□		3/4"								42.5		36
LQ3L63-F□		1"								46		44.5

（E,E'）はナット端面からの必要チューブ挿入代参考寸法です。
（E'）、L1'はナット材質：PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。

専用工具の外観図と接続イメージ

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

LQ3L53-F

適用チューブ外径(mm) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

3/4B(20A)

200

クリーン梱包 class M3.5相当

PFA

1個

通常単価(税別) (税込単価)	通常出荷日

6,149円

( 6,764円 )

3日目

詳細情報

基本情報

基本情報

フレア式コレット構造のフィメイルエルボ。
【特長】
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

SMC
ふっ素樹脂製管継手 LQ1シリーズフィメイルエルボミリサイズ
0
通常価格(税別)：7,285円
6日目

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズフィメイルエルボミリサイズの型番LQ3L53-Fのページです。型番LQ3L53-Fに関する仕様情報を記載しております。

ふっ素樹脂製管継手 LQ3シリーズフィメイルエルボミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
