ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ メイルエルボ LQ3L-M インチサイズ

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が26型番あります。
数量:

商品情報

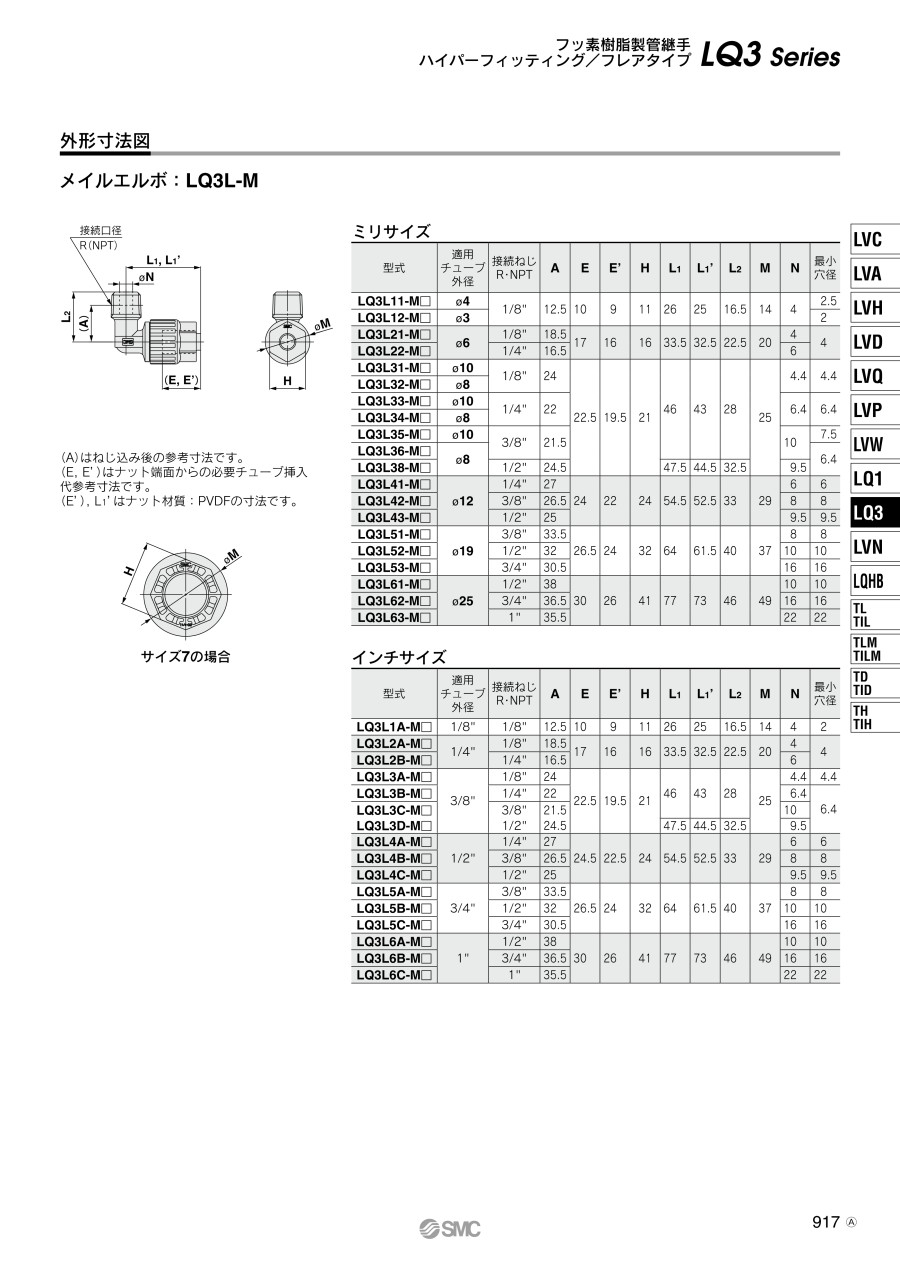

外形図

メイルエルボ LQ3L-Mの外観

製品仕様

適用チューブ

  • 材質:NEW PFA
  • 最高使用圧力(20℃の時):1.0MPa
  • 耐圧力:耐圧および耐熱性能曲線をご参照ください。
  • 使用温度:ナット材質PVDF:0~150℃、ナット材質PFA:0~200℃

規格表

単位:mm

型番適用チューブ外径接続ねじ
R・NPT
AEE'HL1L1'L2M
LQ3L1A-M□1/8"1/8"12.510911262516.514
LQ3L2A-M□1/4"1/8"18.517161633.532.522.520
LQ3L2B-M□1/4"16.5
LQ3L3A-M□3/8"1/8"2422.519.52146432825
LQ3L3B-M□1/4"22
LQ3L3C-M□3/8"21.5
LQ3L3D-M□1/2"24.547.544.532.5
LQ3L4A-M□1/2"1/4"2724.522.52454.552.53329
LQ3L4B-M□3/8"26.5
LQ3L4C-M□1/2"25
LQ3L5A-M□3/4"3/8"33.526.524326461.54037
LQ3L5B-M□1/2"32
LQ3L5C-M□3/4"30.5
LQ3L6A-M□1"1/2"3830264177734649
LQ3L6B-M□3/4"36.5
LQ3L6C-M□1"35.5
  • (A)はねじ込み後の参考寸法です。
  • (E、E')はナット端面からの必要チューブ挿入代参考寸法です。
  • (E')、L1'はナット材質:PVDFの寸法です。

商品特長詳細

耐圧および耐熱性能

耐圧および耐熱性能グラフ

注意・禁止事項

  • 1. チューブ接続は、専用工具にて行ってください。
  • 2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。適正締付けトルクを参照してください。

配管時の締付けトルク

ボディサイズトルク(N・m)
10.7~0.9
21.6~1.8
33.2~3.5
45.0~5.3
510.0~10.5
622.5~23.0
723.0~26.5

型番リスト

表示件数

適用チューブ外径(インチ) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量
1/8
R
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
1
1個
1/8
NPT(おねじ)
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
1
1個
1/4
R
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
1/4
NPT(おねじ)
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
1/4
R
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
1/4
NPT(おねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
3/8
R
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
NPT(おねじ)
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
R
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
NPT(おねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
R
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
NPT(おねじ)
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
1/2
NPT(おねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
R
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
NPT(おねじ)
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
R
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
NPT(おねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
3/4
NPT(おねじ)
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
R
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
NPT(おねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
R
3/4B(20A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
NPT(おねじ)
3/4B(20A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
1
NPT(おねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
6
1個
1
NPT(おねじ)
3/4B(20A)
200
クリーン梱包 class M3.5相当
PFA
6
1個
1
R
1B(25A)
200
クリーン梱包 class M3.5相当
PFA
6
1個
1
NPT(おねじ)
1B(25A)
200
クリーン梱包 class M3.5相当
PFA
6
1個
通常単価(税別) (税込単価)
通常出荷日
1,798
( 1,978 )
6日目
1,798
( 1,978 )
6日目
1,595
( 1,755 )
6日目
1,831
( 2,014 )
3日目
1,970
( 2,167 )
3日目
1,970
( 2,167 )
3日目
2,355
( 2,591 )
6日目
2,056
( 2,262 )
5日目
2,056
( 2,262 )
6日目
2,056
( 2,262 )
6日目
2,489
( 2,738 )
6日目
2,489
( 2,738 )
3日目
2,628
( 2,891 )
3日目
2,628
( 2,891 )
3日目
2,628
( 2,891 )
3日目
3,239
( 3,563 )
6日目
3,239
( 3,563 )
3日目
4,441
( 4,885 )
6日目
5,290
( 5,819 )
6日目
4,441
( 4,885 )
6日目
4,564
( 5,020 )
3日目
4,564
( 5,020 )
6日目
7,528
( 8,281 )
6日目
7,528
( 8,281 )
5日目
7,750
( 8,525 )
6日目
7,750
( 8,525 )
6日目

詳細情報

基本情報

熱ストレスに強いふっ素樹脂製管継手のメイルエルボ。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ふっ素樹脂製管継手 ハイパーフィッティング LQ3シリーズ メイルエルボ LQ3L-M インチサイズのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QLQ1/LQ3を配管する際には、専用治具が必要なのか?
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか?
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
