ふっ素樹脂製管継手 LQ3シリーズ フィメイルコネクタ インチサイズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が22型番あります。
数量:

商品情報

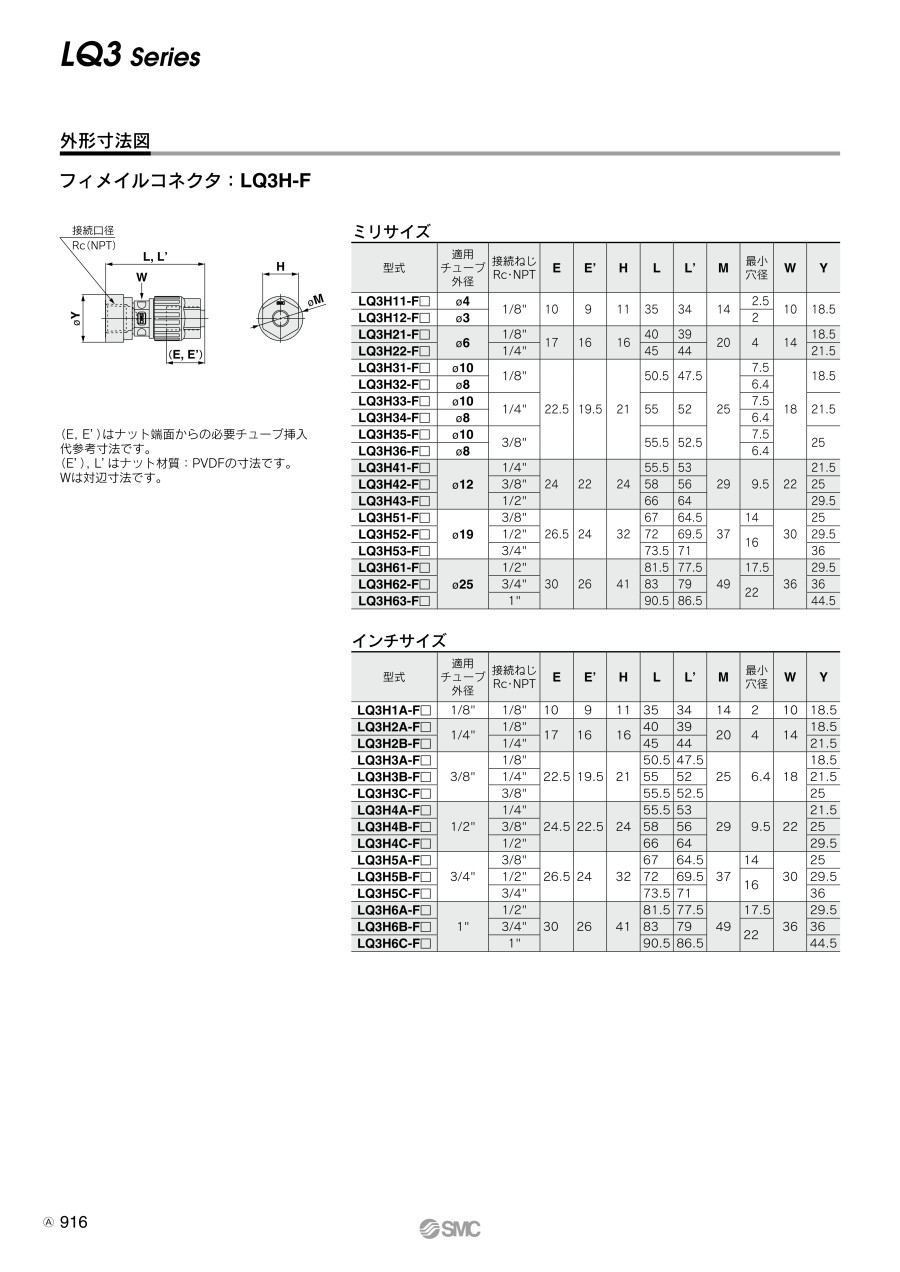

外形図

単位:mm
フィメイルコネクタ インチサイズの寸法図

製品仕様

フィメイルコネクタ インチサイズの外観

仕様

  • 材質:NEW PFA
  • 最高使用圧力(20℃の時):1.0MPa
  • 耐圧力:耐圧および耐熱性能曲線表を参照
  • 使用温度(ナット材質PVDF):0~+150℃
  • 使用温度(ナット材質PFA):0~+200℃
シリーズサイズ管接続口径チューブ外径
インチサイズ
なし1/8"1/4"3/8"1/2"3/4"1"1 1/4"1/8"1/4"3/8"1/2"3/4"1"1 1/4"
コネクタ
LQ3H
フィメイル1-------------
2------------
3-----------
4-----------
5-----------
6-----------

規格表

型番適用チューブ外径接続ねじ
Rc・NPT
EE'HLL'MWY
LQ3H1A-F□1/8"1/8"109113534141018.5
LQ3H2A-F□1/4"1/8"1716164039201418.5
LQ3H2B-F□1/4"454421.5
LQ3H3A-F□3/8"1/8"22.519.52150.547.5251818.5
LQ3H3B-F□1/4"555221.5
LQ3H3C-F□3/8"55.552.525
LQ3H4A-F□1/2"1/4"24.522.52455.553292221.5
LQ3H4B-F□3/8"585625
LQ3H4C-F□1/2"666429.5
LQ3H5A-F□3/4"3/8"26.524326764.5373025
LQ3H5B-F□1/2"7269.529.5
LQ3H5C-F□3/4"73.57136
LQ3H6A-F□1"1/2"30264181.577.5493629.5
LQ3H6B-F□3/4"837936
LQ3H6C-F□1"90.586.544.5
  • (E、E')はナット端面からの必要チューブ挿入代参考寸法。
  • (E')、L'はナット材質:PVDFの寸法。
  • Wは対辺寸法。

商品特長詳細

耐圧および耐熱性能

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行うこと。

専用工具のイメージ図

専用工具のイメージ図

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たったことを確認するため、目安としてさらに1/8回転締め付けること。なおナットが回らなければ締め付けが十分な状態。下記適正締付トルク参照。

ボディサイズトルク(N・m)
10.7~0.9
21.6~1.8
33.2~3.5
45.0~5.3
510.0~10.5
622.5~23.0
  • ※ ご使用の前に必ず注意事項をお読みください。
  • ※ チューブ接続および専用工具、安全上のご注意につきましてはカタログをご覧ください。

型番リスト

表示件数

適用チューブ外径(インチ) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量
1/8
Rc
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
1
1個
1/8
Rc
1/8B(6A)
150
クリーン梱包 class M3.5相当
PVDF
1
1個
1/8
NPT(めねじ)
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
1
1個
1/4
Rc
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
1/4
Rc
1/8B(6A)
200
標準梱包 class M5.5相当
PFA
2
1個
1/4
NPT(めねじ)
1/8B(6A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
1/4
NPT(めねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
2
1個
3/8
Rc
1/8B(6A)
150
クリーン梱包 class M3.5相当
PVDF
3
1個
3/8
NPT(めねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
3/8
NPT(めねじ)
1/4B(8A)
150
標準梱包 class M5.5相当
PVDF
3
1個
3/8
NPT(めねじ)
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
3
1個
1/2
Rc
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
NPT(めねじ)
1/4B(8A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
Rc
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
NPT(めねじ)
3/8B(10A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
Rc
1/2B(15A)
150
標準梱包 class M5.5相当
PVDF
4
1個
1/2
NPT(めねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
4
1個
1/2
NPT(めねじ)
1/2B(15A)
150
標準梱包 class M5.5相当
PVDF
4
1個
3/4
NPT(めねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
NPT(めねじ)
3/4B(20A)
200
クリーン梱包 class M3.5相当
PFA
5
1個
3/4
NPT(めねじ)
3/4B(20A)
150
標準梱包 class M5.5相当
PVDF
5
1個
1
NPT(めねじ)
1/2B(15A)
200
クリーン梱包 class M3.5相当
PFA
6
1個
通常単価(税別) (税込単価)
通常出荷日
2,086
( 2,295 )
5日目
2,268
( 2,495 )
39日目
2,086
( 2,295 )
3日目
3,173
( 3,490 )
6日目
3,124
( 3,436 )
39日目
3,173
( 3,490 )
3日目
3,241
( 3,565 )
6日目
3,442
( 3,786 )
39日目
3,880
( 4,268 )
6日目
3,408
( 3,749 )
39日目
3,979
( 4,377 )
3日目
3,729
( 4,102 )
19日目
3,729
( 4,102 )
5日目
3,729
( 4,102 )
6日目
3,729
( 4,102 )
3日目
3,676
( 4,044 )
在庫品1日目当日出荷可能
3,952
( 4,347 )
3日目
4,197
( 4,617 )
39日目
6,046
( 6,651 )
3日目
6,046
( 6,651 )
6日目
6,399
( 7,039 )
39日目
7,468
( 8,215 )
6日目

詳細情報

基本情報

インチサイズのフィメイルコネクタ。
【特長】
・ふっ素樹脂継手。
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズ フィメイルコネクタ インチサイズのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QLQ1/LQ3を配管する際には、専用治具が必要なのか?
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか?
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
