商品情報
型番リスト
詳細情報
カタログ

商品情報

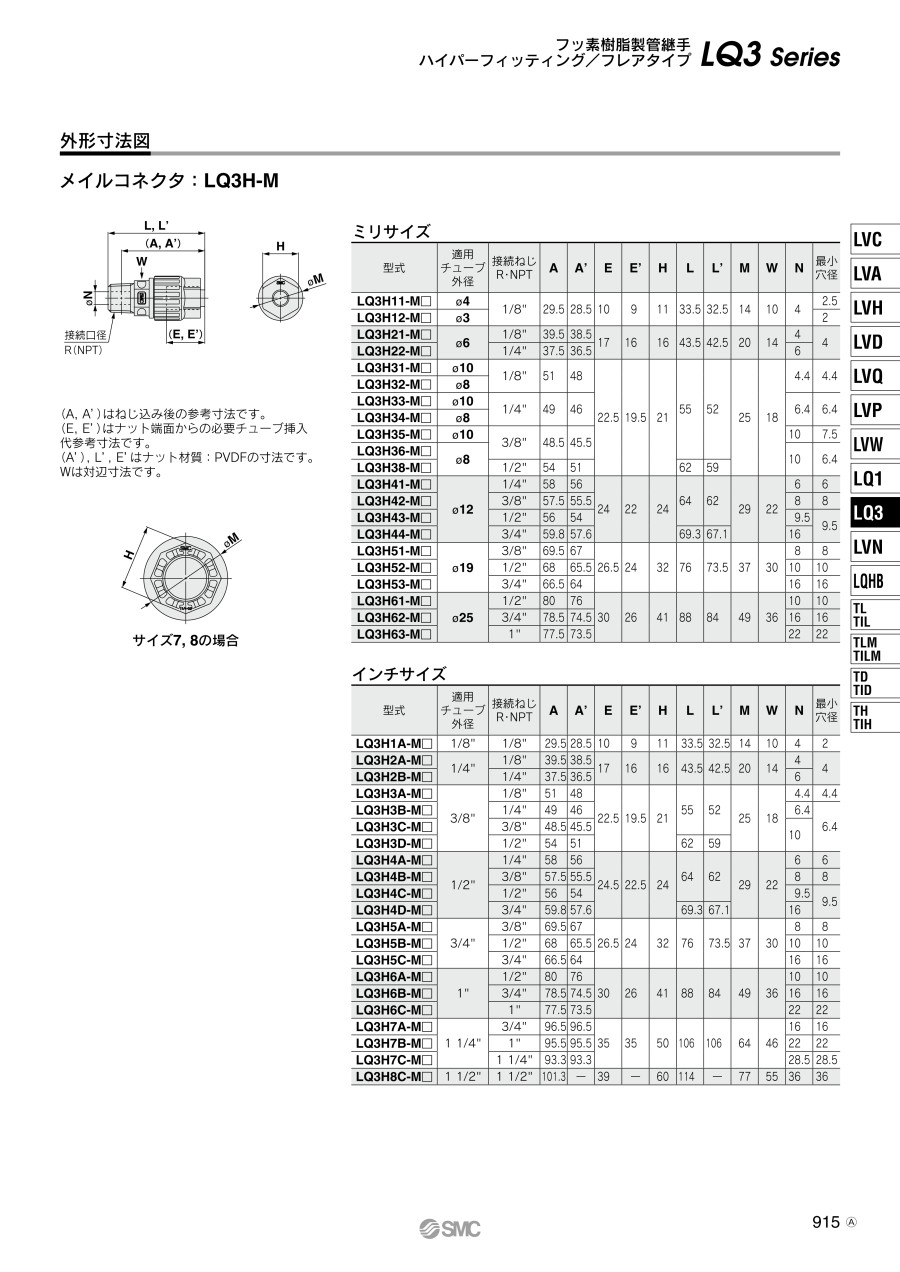

外形図

製品仕様

材質：NEW PFA
最高使用圧力（20℃の時）：1.0MPa
耐圧力：耐圧および耐熱性能曲線をご参照ください。
使用温度：ナット材質PVDF：0～+150℃、ナット材質PFA：0～+200℃

規格表

単位：mm

型番	適用チューブ外径	接続ねじR・NPT	A	A'	E	E'	H	L	L'	M	W
LQ3H1A-M□	1/8"	1/8"	29.5	28.5	10	9	11	33.5	32.5	14	10
LQ3H2A-M□	1/4"	1/8"	39.5	38.5	17	16	16	43.5	42.5	20	14
LQ3H2B-M□	1/4"	1/4"	37.5	36.5	17	16	16	43.5	42.5	20	14
LQ3H3A-M□	3/8"	1/8"	51	48	22.5	19.5	21	55	52	25	18
LQ3H3B-M□		1/4"	49	46
LQ3H3C-M□		3/8"	48.5	45.5
LQ3H3D-M□		1/2"	54	51				62	59
LQ3H4A-M□	1/2"	1/4"	58	56	24.5	22.5	24	64	62	29	22
LQ3H4B-M□		3/8"	57.5	55.5
LQ3H4C-M□		1/2"	56	54
LQ3H4D-M□		3/4"	59.8	57.6				69.3	67.1
LQ3H5A-M□	3/4"	3/8"	69.5	67	26.5	24	32	76	73.5	37	30
LQ3H5B-M□		1/2"	68	65.5
LQ3H5C-M□		3/4"	66.5	64
LQ3H6A-M□	1"	1/2"	80	76	30	26	41	88	84	49	36
LQ3H6B-M□		3/4"	78.5	74.5
LQ3H6C-M□		1"	77.5	73.5
LQ3H7A-M□	1 1/4"	3/4"	96.5	96.5	35	35	50	106	106	64	46
LQ3H7B-M□		1"	95.5	95.5
LQ3H7C-M□		1 1/4"	93.3	93.3
LQ3H8A-M□	1 1/2"	1"	103.5	-	39	-	60	114	-	77	55
LQ3H8B-M□		1 1/4"	101.3
LQ3H8C-M□		1 1/2"	101.3

（A、A'）はねじ込み後の参考寸法です。
（E、E'）はナット端面からの必要チューブ挿入代参考寸法です。
（A'）、L'、E'はナット材質：PVDFの寸法です。
Wは対辺寸法です。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。
2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。適正締付トルクを参照してください。

配管時の締付トルク

ボディサイズ	トルク（N・m）
1	0.7～0.9
2	1.6～1.8
3	3.2～3.5
4	5.0～5.3
5	10.0～10.5
6	22.5～23.0
7	23.0～26.5

型番リスト

表示件数

型番

適用チューブ外径(インチ) D(D1)

接続ねじの種類 M(M1)

接続ねじの呼び M(M1)

最高使用温度

(℃)

梱包

ナット材質

ボディサイズ

最小発注数量

1/8	R	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	1	1個
1/8	NPT(おねじ）	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	1	1個
1/4	R	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
1/4	R	1/8B(6A)	200	標準梱包 class M5.5相当	PFA	2	1個
1/4	NPT(おねじ）	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
1/4	R	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
1/4	R	1/4B(8A)	200	標準梱包 class M5.5相当	PFA	2	1個
1/4	NPT(おねじ）	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	2	1個
3/8	NPT(おねじ）	1/8B(6A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
3/8	R	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
3/8	NPT(おねじ）	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
3/8	R	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
3/8	NPT(おねじ）	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	3	1個
1/2	R	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	NPT(おねじ）	1/4B(8A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	NPT(おねじ）	1/4B(8A)	150	標準梱包 class M5.5相当	PVDF	4	1個
1/2	R	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	NPT(おねじ）	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	R	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	NPT(おねじ）	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	4	1個
1/2	R	3/4B(20A)	150	クリーン梱包 class M3.5相当	PVDF	4	1個
1/2	NPT(おねじ）	3/4B(20A)	200	標準梱包 class M5.5相当	PFA	4	1個
3/4	NPT(おねじ）	3/8B(10A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
3/4	R	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
3/4	R	1/2B(15A)	150	クリーン梱包 class M3.5相当	PVDF	5	1個
3/4	NPT(おねじ）	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
3/4	R	3/4B(20A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
3/4	NPT(おねじ）	3/4B(20A)	200	クリーン梱包 class M3.5相当	PFA	5	1個
1	NPT(おねじ）	1/2B(15A)	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	R	3/4B(20A)	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	NPT(おねじ）	3/4B(20A)	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	R	1B(25A)	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	NPT(おねじ）	1B(25A)	200	クリーン梱包 class M3.5相当	PFA	6	1個
1	NPT(おねじ）	1B(25A)	150	クリーン梱包 class M3.5相当	PVDF	6	1個
1 1/4	NPT(おねじ）	1B(25A)	200	標準梱包 class M5.5相当	PFA	7	1個

通常単価(税別) (税込単価)	通常出荷日

1,149円 ( 1,264円 )	6日目
1,149円 ( 1,264円 )	6日目
1,781円 ( 1,959円 )	6日目
1,723円 ( 1,895円 )	19日目
1,781円 ( 1,959円 )	6日目
1,816円 ( 1,998円 )	6日目
2,163円 ( 2,379円 )	在庫品1日目当日出荷可能
1,816円 ( 1,998円 )	6日目
1,812円 ( 1,993円 )	5日目
2,108円 ( 2,319円 )	6日目
2,108円 ( 2,319円 )	6日目
2,227円 ( 2,450円 )	在庫品1日目当日出荷可能
2,212円 ( 2,433円 )	6日目
2,562円 ( 2,818円 )	9日目
2,167円 ( 2,384円 )	6日目
1,712円 ( 1,883円 )	39日目
2,562円 ( 2,818円 )	6日目
2,167円 ( 2,384円 )	6日目
2,662円 ( 2,928円 )	6日目
2,662円 ( 2,928円 )	6日目
3,239円 ( 3,563円 )	39日目
3,743円 ( 4,117円 )	39日目
3,995円 ( 4,395円 )	6日目
4,734円 ( 5,207円 )	3日目
3,077円 ( 3,385円 )	39日目
3,995円 ( 4,395円 )	6日目
4,841円 ( 5,325円 )	3日目
4,107円 ( 4,518円 )	6日目
6,845円 ( 7,530円 )	6日目
8,269円 ( 9,096円 )	6日目
8,269円 ( 9,096円 )	6日目
8,703円 ( 9,573円 )	6日目
8,703円 ( 9,573円 )	6日目
6,035円 ( 6,639円 )	6日目
31,267円 ( 34,394円 )	39日目

詳細情報

基本情報

基本情報

組付け施工性に優れているふっ素樹脂継手のメイルコネクタ。
【特長】
・フレア式コレット構造。
・3重シール構造。
・組付け施工性に優れる。
・優れた液置換特性。
・熱ストレスに強い。
・200℃対応。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ3シリーズメイルコネクタインチサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ふっ素樹脂製管継手 LQ3シリーズメイルコネクタインチサイズ	ふっ素樹脂製管継手 LQ3シリーズフィメイルエルボインチサイズ	ふっ素樹脂製管継手ハイパーフィッティング LQ3シリーズメイルエルボ LQ3L-M インチサイズ	ふっ素樹脂製管継手 LQ3シリーズフィメイルエルボミリサイズ	ふっ素樹脂製管継手ハイパーフィッティング LQ3シリーズメイルエルボ LQ3L-M ミリサイズ	ふっ素樹脂継手　メイルエルボ
メーカー	SMC	SMC	SMC	SMC	SMC	ミスミ
通常価格	1,149円-	3,407円 -	1,595円 -	6,149円	1,599円 -	2,170円 -
通常出荷日	在庫品1日目〜	3日目〜	3日目〜	3日目	在庫品1日目〜	在庫品1日目
チューブサイズ規格	インチ系	インチ系	インチ系	メートル系	メートル系	メートル系
種類	継手本体	継手本体	継手本体	継手本体	継手本体	継手本体
本体材質	PFA	PFA	PFA	PFA	PFA	ふっ素樹脂
接続種類	ねじ⇔管	ねじ⇔管	ねじ⇔管	ねじ⇔管	ねじ⇔管	ねじ⇔管
ねじ・管接続種類	おねじストレート	めねじエルボ	おねじエルボ	めねじエルボ	おねじエルボ	メイルエルボ
