ふっ素樹脂製管継手 LQ1シリーズ チューブ出しレジューシングユニオンティ ミリサイズ

通常単価(税別)
6,864
税込単価
7,550

液漏れ防止に対し高い信頼性を発揮するふっ素樹脂継手。【特長】・4重シール構造。...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番:

LQ1T21-TT1-R39
解除

LQ1T21-TT1-R39の仕様・寸法情報

チューブサイズ規格
メートル系
種類
継手本体
本体材質
PTFE
接続種類
管⇔チューブ出し
管・チューブ出し 接続種類
[チューブ出しユニオンティ] チューブ出しレデューシングユニオンティ
適用チューブ外径(mm) D(D1)
6
適用チューブ外径(mm) D2
10
適用チューブ外径(mm) D3
6
適用チューブ外径(インチ) D2
-
最高使用温度(℃)
200
梱包
クリーン梱包 class M3.5相当
ボディサイズ
2
継手種類
タイプ1
-
-

商品情報

外形図

チューブ出しレジューシングユニオンティ LQ1T-T-R ミリサイズ:関連画像

外形図1

チューブ出しレジューシングユニオンティ LQ1T-T-R ミリサイズ:関連画像

外形図2

チューブ出しレジューシングユニオンティ LQ1T-T-R ミリサイズ:関連画像

サイズ2~5の場合

製品仕様

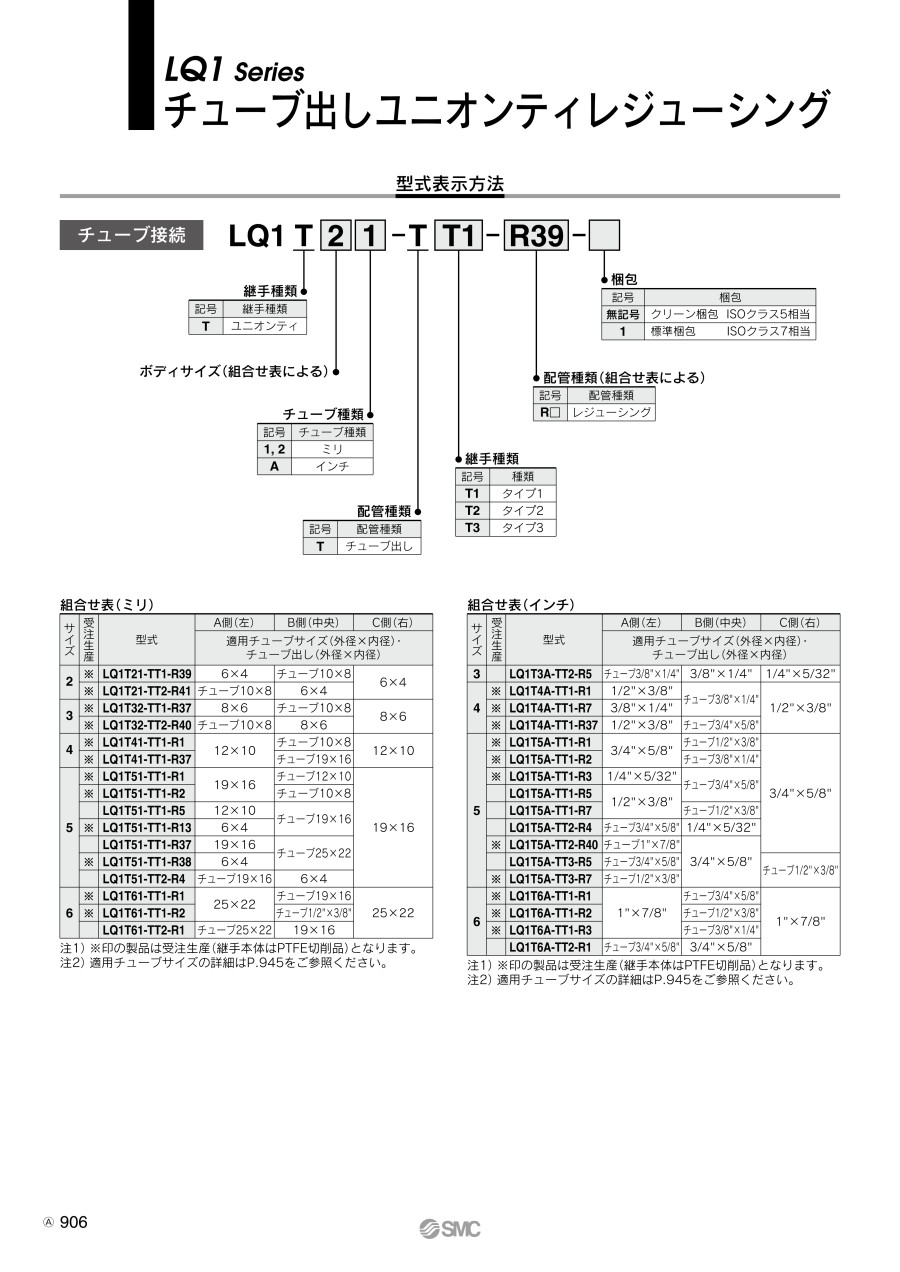

組み合わせ表

サイズ型番A側(左)B側(中央)C側(右)
適用チューブサイズ(外径×内径)・チューブ出し(外径×内径)
2LQ1T21-TT1-R396×4チューブ10×86×4

規格表

ミリサイズ

単位:mm

型番A側(左)B側(中央)C側(右)E1E3H1H3L1L2L3L4M1M3
適用チューブ外径
※LQ1T21-TT1-R39φ6チューブφ10φ62020171730.635.530.6242323

注)※印の製品は、継手本体はPTFE切削品となります。

型番リスト

表示件数
型番
LQ1T21-TT1-R39

本体材質

適用チューブ外径(mm) D(D1)

適用チューブ外径(mm) D2

適用チューブ外径(mm) D3

適用チューブ外径(インチ) D2

梱包

ボディサイズ

継手種類

最小発注数量
PTFE
6
10
6
-
クリーン梱包 class M3.5相当
2
タイプ1
1個
通常単価(税別) (税込単価)
通常出荷日
6,864
( 7,550 )
在庫品1日目当日出荷可能

詳細情報

基本情報

液漏れ防止に対し高い信頼性を発揮するふっ素樹脂継手。
【特長】
・4重シール構造。
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能。
・液溜を極小にして液置換特性に優れる。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブサポートにより、サイドロードに強い。
・ナット締付けには,継手ボディの端面までねじ込むだけ。
・位置合せのゲージ管理が不要。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

この商品に近い類似品がありませんでした。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズ チューブ出しレジューシングユニオンティ ミリサイズの型番LQ1T21-TT1-R39のページです。 型番LQ1T21-TT1-R39に関する仕様情報を記載しております。
ふっ素樹脂製管継手 LQ1シリーズ チューブ出しレジューシングユニオンティ ミリサイズのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QLQ1/LQ3を配管する際には、専用治具が必要なのか?
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか?
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
