ふっ素樹脂製管継手 LQ1シリーズ チューブ出しユニオンエルボレジューシング インチサイズ
- 通常単価(税別)
- 10,991円～21,230円
- 税込単価
- 12,090円～23,353円
液溜を極小にして液置換特性に優れたふっ素樹脂継手。【特長】・独自のアイデアで開...
詳細情報を確認する- チューブサイズ規格
- インチ系
- 種類
- 継手本体
- 接続種類
- 管⇔チューブ出し
- 管・チューブ出し 接続種類
- チューブ出しユニオンエルボレジューシング
- 最高使用温度 (℃)
- 200
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

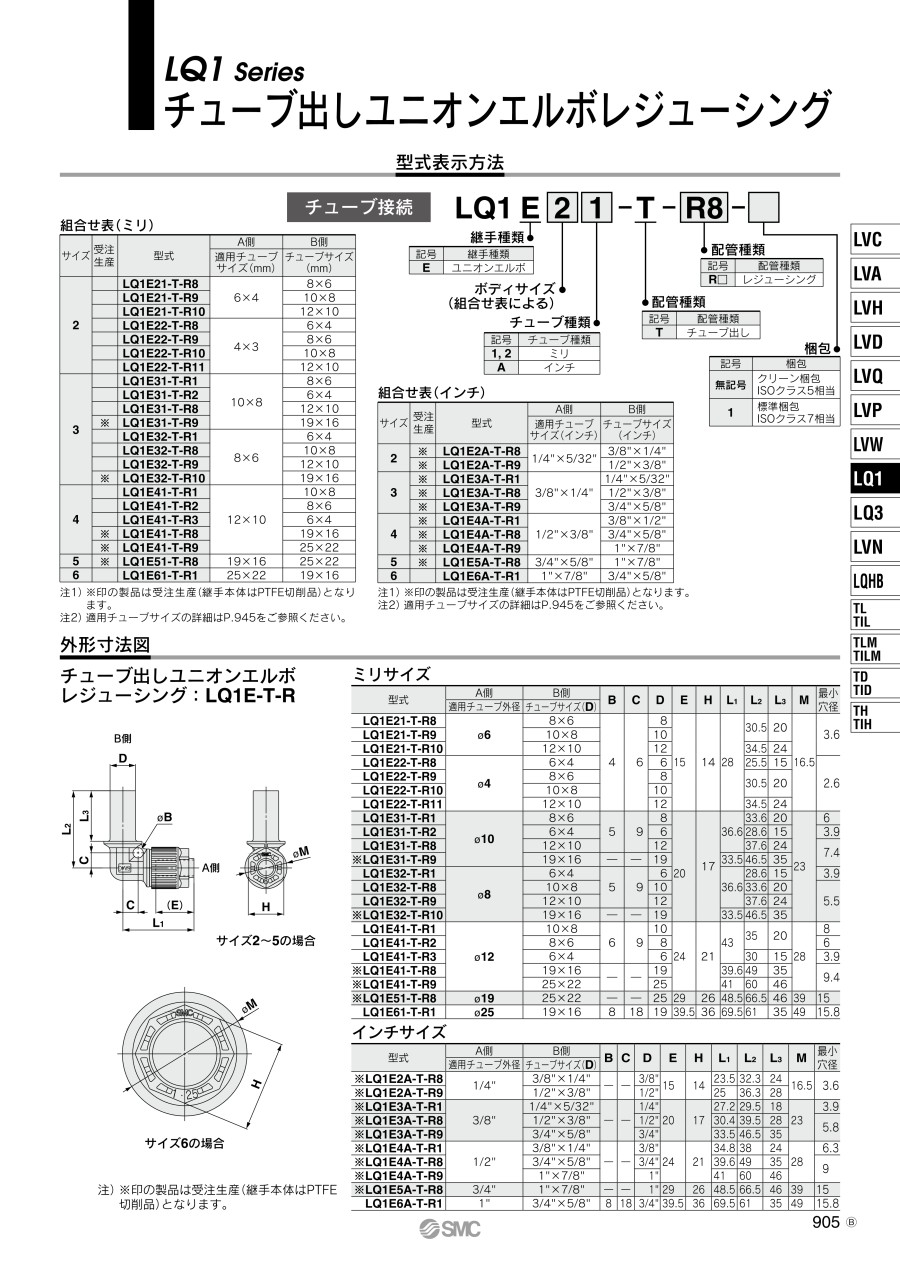

外形図
サイズ2～5の場合
製品仕様
組み合わせ表（インチ）
| サイズ | 型番 | A側 | B側 |
|---|---|---|---|
| 適用チューブサイズ（インチ） | チューブサイズ（インチ） | ||
| 2 | ※LQ1E2A-T-R8 | 1/4"×5/32" | 3/8"×1/4" |
| ※LQ1E2A-T-R9 | 1/2"×3/8" | ||
| 3 | ※LQ1E3A-T-R8 | 3/8"×1/4" | 1/2"×3/8" |
| 4 | ※LQ1E4A-T-R1 | 1/2"×3/8" | 3/8"×1/2" |
| ※LQ1E4A-T-R8 | 3/4"×5/8" | ||
| 5 | ※LQ1E5A-T-R8 | 3/4"×5/8" | 1"×7/8" |
注）※印の製品は、継手本体はPTFE切削品となります。
適応チューブサイズ
| - | 接続チューブサイズ | 外径（mm） | 内厚（mm） | ||
|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| インチサイズ | 1/8"×0.086" | 3.18 | -0.1～+0.2 | 0.5 | ±0.1 |
| 3/16"×1/8" | 4.75 | 0.8 | |||
| 1/4"×5/32" | 6.35 | 1.2 | ±0.12 | ||
| 3/8"×1/4" | 9.53 | 1.6 | ±0.15 | ||
| 1/2"×3/8" | 12.7 | ||||
| 3/4"×5/8" | 19.0 | -0.1～+0.3 | |||
| 1"×7/8" | 25.4 | ||||
| 1 1/4"×1.1" | 31.75 | ±0.25 | 1.9 | ±0.2 | |
| 1 1/2"×1.33" | 38.1 | ±0.2 | 2.2 | ±0.2 | |
規格表
インチサイズ
単位：mm
| 型番 | A側 | B側 | B | C | D | E | H | L1 | L2 | L3 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | チューブサイズ（D） | ||||||||||
| ※LQ1E2A-T-R8 | 1/4" | 3/8"×1/4" | - | - | 3/8" | 15 | 14 | 23.5 | 32.3 | 24 | 16.5 |
| ※LQ1E2A-T-R9 | 1/2"×3/8" | 1/2" | 25 | 36.3 | 28 | ||||||
| ※LQ1E3A-T-R8 | 3/8" | 1/2"×3/8" | - | - | 1/2" | 20 | 17 | 30.4 | 39.5 | 28 | 23 |
| ※LQ1E4A-T-R1 | 1/2" | 3/8"×1/4" | - | - | 3/8" | 24 | 21 | 34.8 | 38 | 24 | 28 |
| ※LQ1E4A-T-R8 | 3/4"×5/8" | 3/4" | 39.6 | 49 | 35 | ||||||
| ※LQ1E5A-T-R8 | 3/4" | 1"×7/8" | - | - | 1" | 29 | 26 | 48.5 | 66.5 | 46 | 39 |
注）※印の製品は、継手本体はPTFE切削品となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,991円 ( 12,090円 ) | 19日目 |
11,989円 ( 13,188円 ) | 19日目 |
11,992円 ( 13,191円 ) | 19日目 |
12,302円 ( 13,532円 ) | 19日目 |
12,257円 ( 13,483円 ) | 19日目 |
14,257円 ( 15,683円 ) | 19日目 |
14,257円 ( 15,683円 ) | 19日目 |
21,230円 ( 23,353円 ) | 19日目 |
詳細情報
基本情報
液溜を極小にして液置換特性に優れたふっ素樹脂継手。
【特長】
・独自のアイデアで開発された4重シール構造（PAT.）によって、液漏れ防止に対し高い信頼性を発揮。
・200℃対応。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブサポートにより、サイドロードに強い。
・ナット締付けには,継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能。
