ふっ素樹脂製管継手 LQ1シリーズ チューブ出しユニオンティ インチサイズ
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

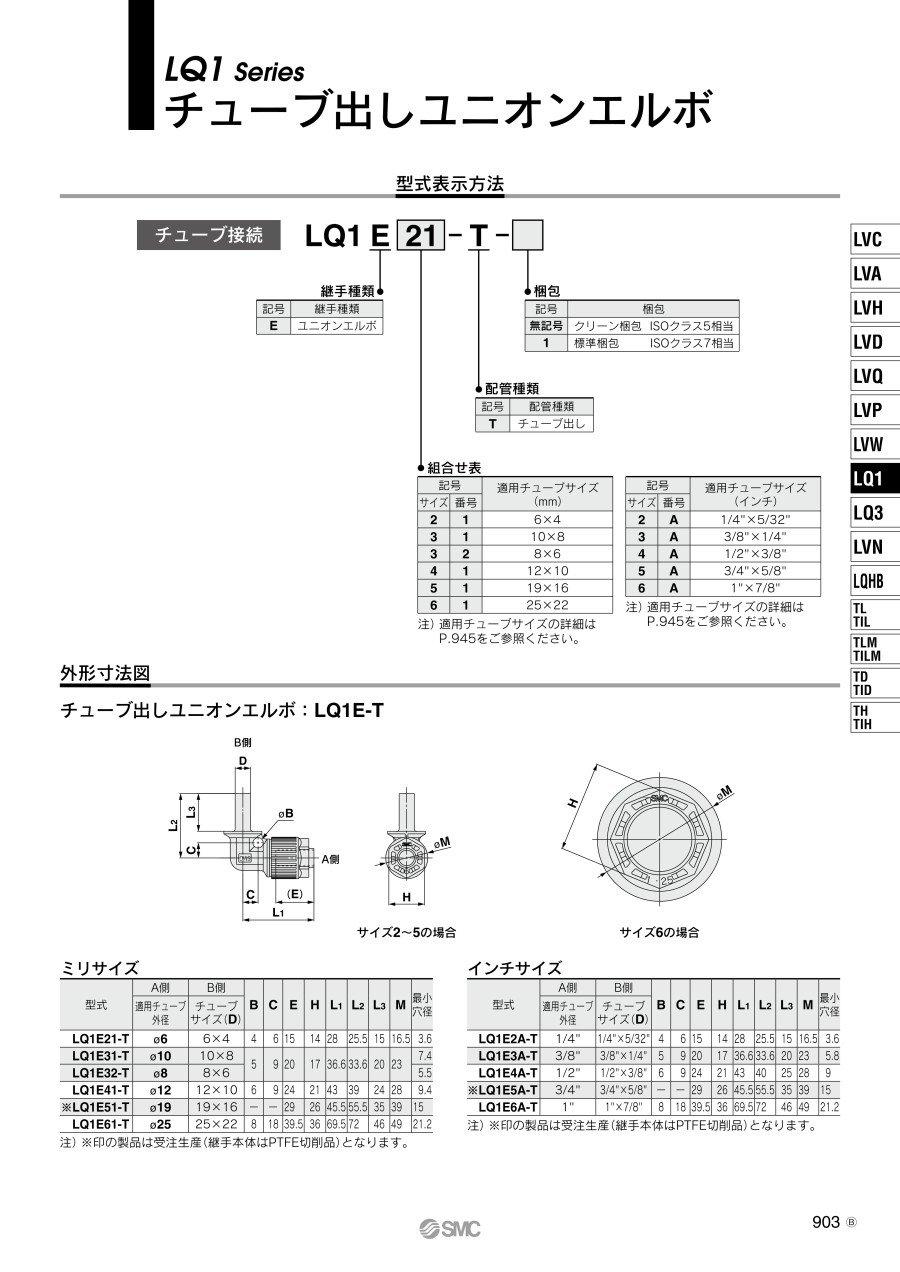

外形図
単位：mm
T1タイプ
T2タイプ
T3タイプ
T4タイプ
規格表
| 型番 | 適用チューブ外径 | B | D | E | F | G | H | L1 | L2 | L3 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQ1T2A-TT1 | 1/4" | 4 | 1/4"×5/32" | 15 | 6 | 12 | 14 | 28 | 28.5 | 18 | 16.5 |
| LQ1T2A-TT2 | |||||||||||
| LQ1T2A-TT3 | |||||||||||
| LQ1T3A-TT1 | 3/8" | 5 | 3/8"×1/4" | 20 | 9 | 18 | 17 | 36.5 | 37.6 | 24 | 23 |
| LQ1T3A-TT4 | |||||||||||
| LQ1T4A-TT1 | 1/2" | 6 | 1/2"×3/8" | 24 | 9 | 18 | 21 | 43 | 43 | 28 | 28 |
| LQ1T4A-TT2 | |||||||||||
| LQ1T4A-TT3 | |||||||||||
| LQ1T4A-TT4 | |||||||||||
| LQ1T5A-TT3 | 3/4" | 7 | 3/4"×5/8" | 29 | 14 | 28 | 26 | 54 | 55.5 | 35 | 39 |
| LQ1T6A-TT1 | 1" | 8 | 1"×7/8" | 39.5 | 18 | 36 | 36 | 69.5 | 65.5 | 39.5 | 49 |
| LQ1T6A-TT2 | |||||||||||
| LQ1T6A-TT4 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,919円 ( 7,611円 ) | 19日目 |
17,307円 ( 19,038円 ) | 19日目 |
17,307円 ( 19,038円 ) | 19日目 |
詳細情報
基本情報
液漏れ防止に優れているチューブ出しユニオンティ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にして液置換特性に優れている。
・200℃対応。
・ナットのシールロックによる緩み止め機構。台形ねじにより高トルクによる施工が可能。
ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブサポートにより、サイドロードに強い。
・ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
商品担当おすすめ
ふっ素樹脂製管継手 LQ1シリーズ チューブ出しユニオンティ インチサイズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
