ふっ素樹脂製管継手 LQ1シリーズ チューブ出しユニオンティ ミリサイズ
- 通常単価(税別)
- 10,009円～18,799円
- 税込単価
- 11,010円～20,679円
液漏れ防止に優れているチューブ出しユニオンティ。【特長】・4重シール構造（PA...
詳細情報を確認する- チューブサイズ規格
- メートル系
- 種類
- 継手本体
- 接続種類
- 管⇔チューブ出し
- 管・チューブ出し 接続種類
- チューブ出しユニオンティ
- 最高使用温度 (℃)
- 200
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

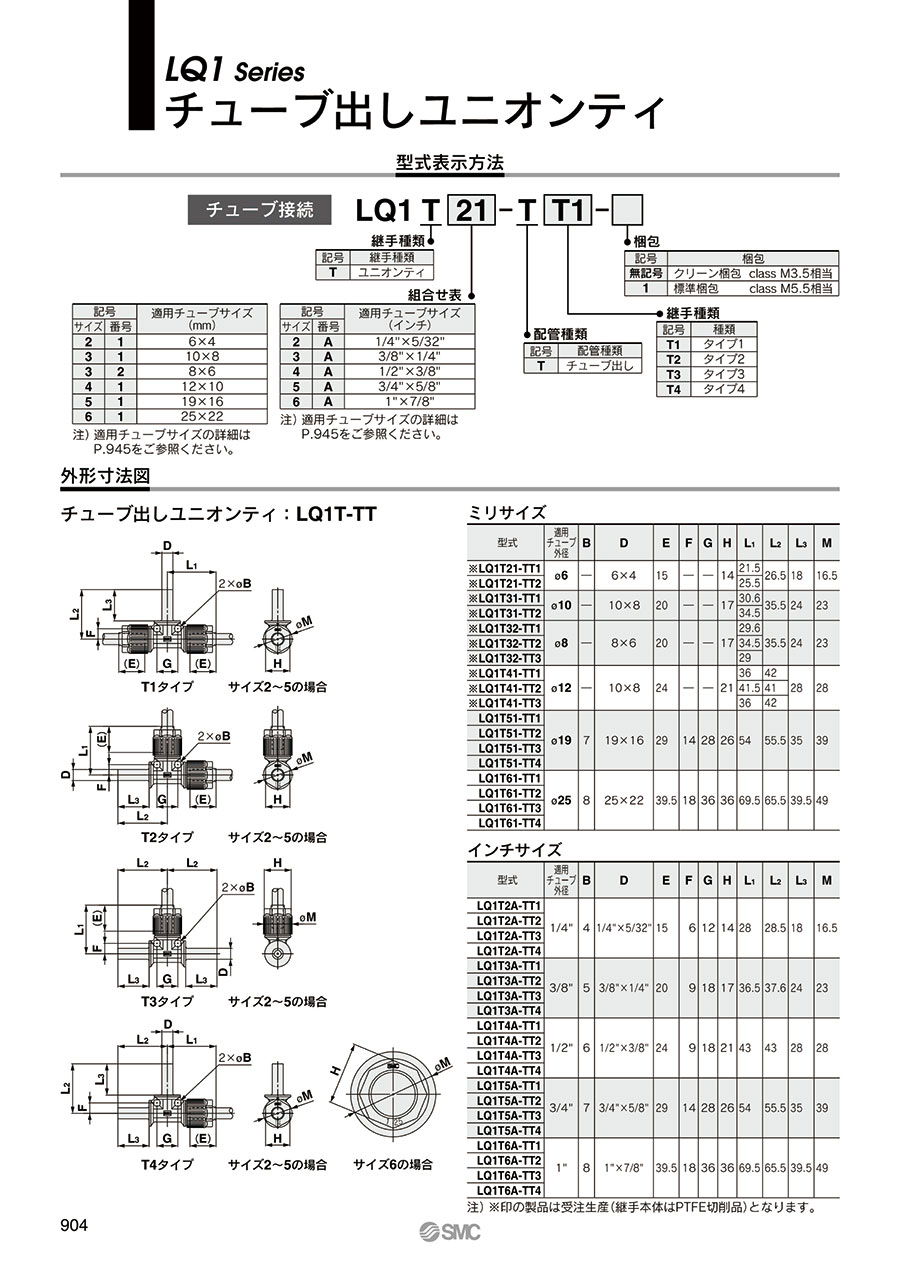

外形図
単位：mm
T1タイプ
T2タイプ
T3タイプ
規格表
| 型番 | 適用チューブ外径 | B | D | E | F | G | H | L1 | L2 | L3 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ※LQ1T21-TT1 | φ6 | - | 6×4 | 15 | - | - | 14 | 21.5 | 26.5 | 18 | 16.5 |
| ※LQ1T21-TT2 | 25.5 | ||||||||||
| ※LQ1T31-TT1 | φ10 | - | 10×8 | 20 | - | - | 17 | 30.6 | 35.5 | 24 | 23 |
| ※LQ1T31-TT2 | 34.5 | ||||||||||
| ※LQ1T32-TT1 | φ8 | - | 8×6 | 20 | - | - | 17 | 29.6 | 35.5 | 24 | 23 |
| ※LQ1T32-TT2 | 34.5 | ||||||||||
| ※LQ1T32-TT3 | 29 | ||||||||||
| LQ1T51-TT2 | φ19 | 7 | 19×16 | 29 | 14 | 28 | 26 | 54 | 55.5 | 35 | 39 |
| LQ1T51-TT3 | |||||||||||
| LQ1T61-TT1 | φ25 | 8 | 25×22 | 39.5 | 18 | 36 | 36 | 69.5 | 65.5 | 39.5 | 49 |
注）※印の製品は、継手本体はPTFE切削品となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,708円 ( 17,279円 ) | 19日目 |
16,929円 ( 18,622円 ) | 19日目 |
18,280円 ( 20,108円 ) | 19日目 |
18,280円 ( 20,108円 ) | 19日目 |
18,799円 ( 20,679円 ) | 19日目 |
18,799円 ( 20,679円 ) | 19日目 |
10,009円 ( 11,010円 ) | 19日目 |
17,307円 ( 19,038円 ) | 19日目 |
詳細情報
基本情報
液漏れ防止に優れているチューブ出しユニオンティ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にして液置換特性に優れている。
・200℃対応。
・ナットのシールロックによる緩み止め機構。台形ねじにより高トルクによる施工が可能。
ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブサポートにより、サイドロードに強い。
・ナット締付けには,継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
商品担当おすすめ
