ふっ素樹脂製管継手 LQ1シリーズスペースセービングレジューシングユニオンティミリサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 21,831円～39,884円

税込単価: 24,014円～43,872円

SMC社のふっ素樹脂継手（ユニオンティ）。【特長】・ミリサイズ。・チューブ位置...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
接続種類
管⇔管違径接続
管・管違径接続種類
レデューシングユニオンティ
最高使用温度 (℃)
200

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スペースセービングレジューシングユニオンティ：LQ1T-S-R ミリサイズの詳細

スペースセービングレジューシングユニオンティ LQ1T-S-R ミリサイズ:関連画像

スペースセービングレジューシングイメージ図

使用例

スペースセービングレジューシング使用例

スペースセービングレジューシングユニオンティ：LQ1T-S-R ミリサイズの特長

独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
液溜を極小にして液置換特性に優れている。
ナットのシールロックによる緩み止め機構。
台形ねじにより高トルクによる施工が可能。
ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
チューブサポートにより、サイドロードに強い。
ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
台形ねじのため、ナットの斜め入れがない。

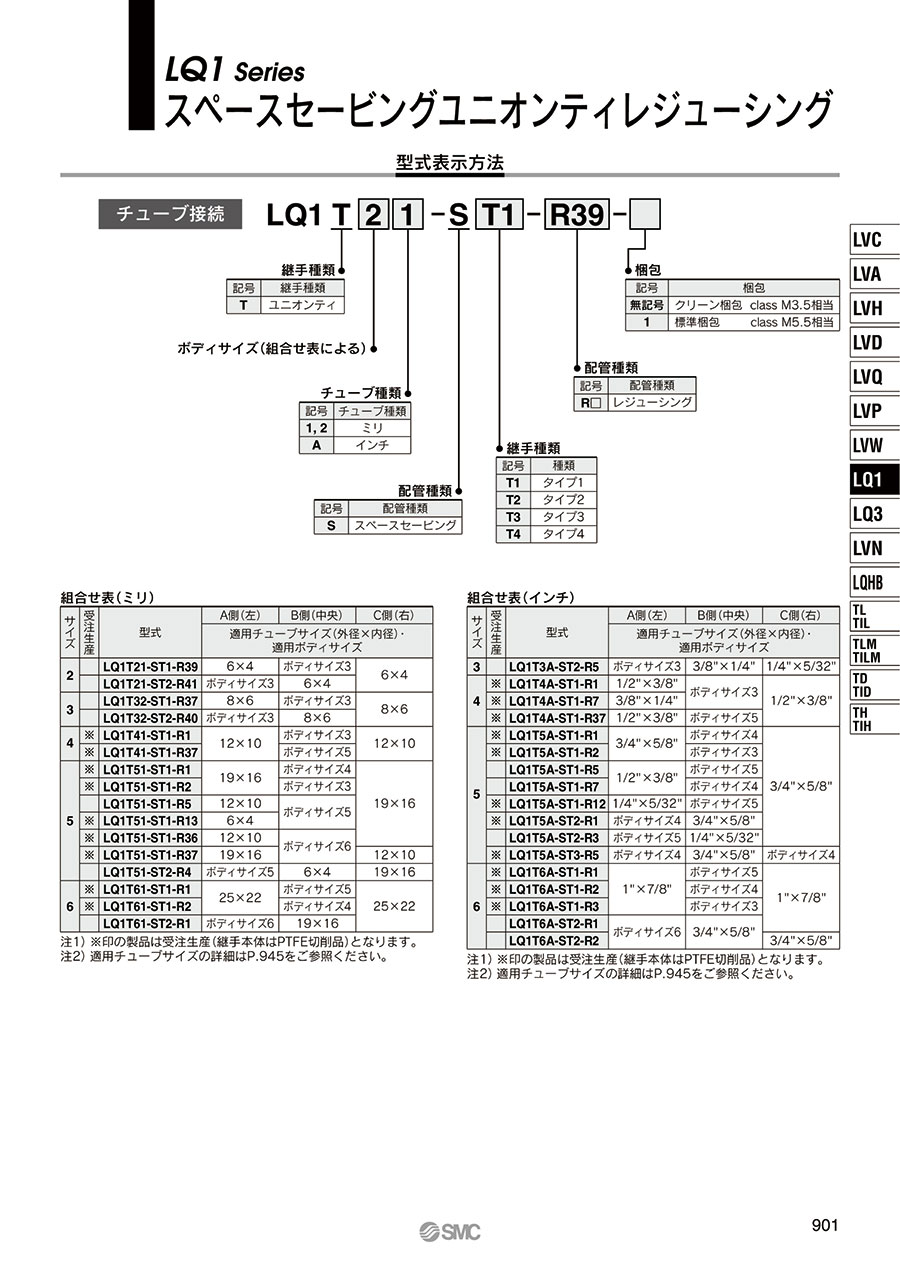

スペースセービングレジューシングユニオンティ：LQ1T-S-R ミリサイズの寸法

（単位：mm）

サイズ	型式	A側（左）	B側（中央）	C側（右）
サイズ	型式	適用チューブサイズ（外径×内径）・適用ボディサイズ
4	LQ1T41-ST1-R1	12×10	ボディサイズ3	12×10
4	LQ1T41-ST1-R37	12×10	ボディサイズ5	12×10
5	LQ1T51-ST1-R1	19×16	ボディサイズ4	19×16
	LQ1T51-ST1-R2	19×16	ボディサイズ3
	LQ1T51-ST1-R13	6×4	ボディサイズ5
	LQ1T51-ST1-R36	12×10	ボディサイズ6
	LQ1T51-ST1-R37	19×16	ボディサイズ6	12×10
6	LQ1T61-ST1-R1	25×22	ボディサイズ5	25×22
6	LQ1T61-ST1-R2	25×22	ボディサイズ4	25×22

型番リスト

表示件数

型番

本体材質	適用チューブ外径(mm) D(D1)	適用チューブ外径(mm) D2	適用チューブ外径(mm) D3	梱包	ボディサイズ	ボディサイズ(B側)	RoHS?	最小発注数量

PTFE	12	-	12	クリーン梱包 class M3.5相当	-	3	-	1個
PTFE	12	-	12	標準梱包 class M5.5相当	-	3	-	1個
PTFE	12	-	12	クリーン梱包 class M3.5相当	-	5	-	1個
PTFE	12	-	12	標準梱包 class M5.5相当	-	5	-	1個
PTFE	19	-	19	クリーン梱包 class M3.5相当	-	4	-	1個
PTFE	19	-	19	標準梱包 class M5.5相当	-	4	-	1個
PTFE	19	-	19	クリーン梱包 class M3.5相当	-	3	-	1個
PTFE	19	-	19	標準梱包 class M5.5相当	-	3	-	1個
PTFE	6	-	19	クリーン梱包 class M3.5相当	-	5	-	1個
PTFE	6	-	19	標準梱包 class M5.5相当	-	5	-	1個
PTFE	12	-	19	クリーン梱包 class M3.5相当	-	6	-	1個
PTFE	12	-	19	標準梱包 class M5.5相当	-	6	-	1個
PTFE	19	-	12	クリーン梱包 class M3.5相当	-	6	-	1個
PTFE	19	-	12	標準梱包 class M5.5相当	-	6	-	1個
PTFE	25	-	25	クリーン梱包 class M3.5相当	-	5	-	1個
PTFE	25	-	25	標準梱包 class M5.5相当	-	5	-	1個
PTFE	25	-	25	クリーン梱包 class M3.5相当	-	4	-	1個
PTFE	25	-	25	標準梱包 class M5.5相当	-	4	-	1個

通常単価(税別) (税込単価)	通常出荷日

21,859円 ( 24,045円 )	19日目
21,831円 ( 24,014円 )	19日目
25,184円 ( 27,702円 )	19日目
25,155円 ( 27,671円 )	19日目
27,088円 ( 29,797円 )	19日目
27,058円 ( 29,764円 )	19日目
27,088円 ( 29,797円 )	19日目
27,058円 ( 29,764円 )	19日目
28,085円 ( 30,894円 )	19日目
28,056円 ( 30,862円 )	19日目
37,149円 ( 40,864円 )	19日目
37,119円 ( 40,831円 )	19日目
37,149円 ( 40,864円 )	19日目
37,119円 ( 40,831円 )	19日目
39,884円 ( 43,872円 )	19日目
39,854円 ( 43,839円 )	19日目
39,884円 ( 43,872円 )	19日目
39,854円 ( 43,839円 )	19日目

詳細情報

基本情報

基本情報

SMC社のふっ素樹脂継手（ユニオンティ）。
【特長】
・ミリサイズ。
・チューブ位置決めが自由。
・4重シール構造。
・液置換特性に優れる。
・200℃の温度に対応。
・緩み止めが抜群。
・チューブの曲げ、変形に強い。
・ナット締付けが容易。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズスペースセービングレジューシングユニオンティミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
