ふっ素樹脂製管継手 LQ1シリーズ スペースセービングユニオンティ ミリサイズ
- 通常単価(税別)
- 5,379円～7,581円
- 税込単価
- 5,917円～8,339円
SMC社のふっ素樹脂継手（ユニオンティ）。【特長】・ミリサイズ。・チューブ位置...
詳細情報を確認する未確定：候補が7型番あります。
商品情報

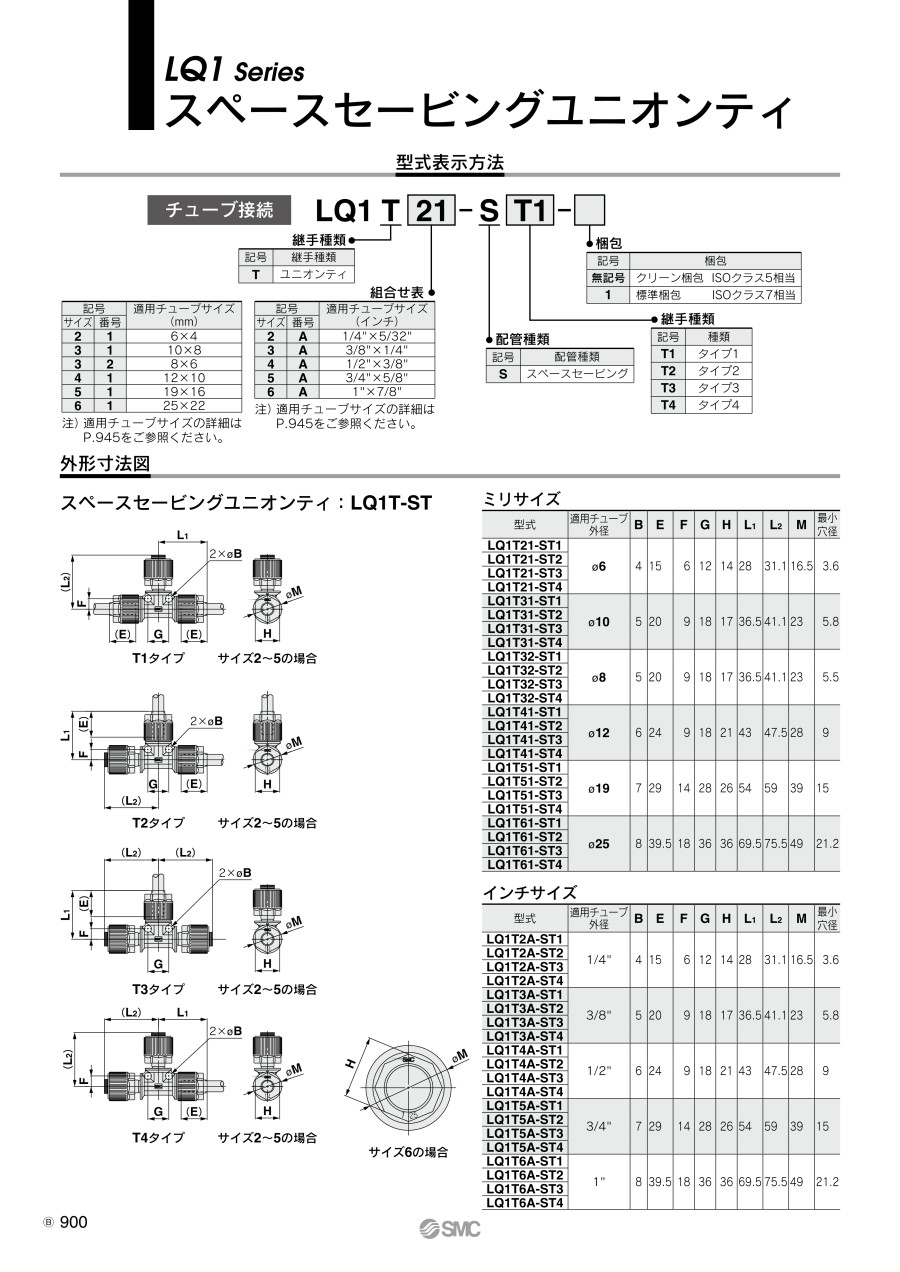

外形図
単位：mm
ST1タイプ
ST2タイプ
ST3タイプ
ST4タイプ
製品仕様
規格表
| 型番 | 適用チューブ 外径 | B | E | F | G | H | L1 | L2 | M |
|---|---|---|---|---|---|---|---|---|---|
| LQ1T21-ST1 | φ6 | 4 | 15 | 6 | 12 | 14 | 28 | 31.1 | 16.5 |
| LQ1T21-ST2 | |||||||||
| LQ1T21-ST3 | |||||||||
| LQ1T21-ST4 | |||||||||
| LQ1T31-ST1 | φ10 | 5 | 20 | 9 | 18 | 17 | 36.5 | 41.1 | 23 |
| LQ1T31-ST2 | |||||||||
| LQ1T31-ST3 | |||||||||
| LQ1T32-ST1 | φ8 | 5 | 20 | 9 | 18 | 17 | 36.5 | 41.1 | 23 |
| LQ1T32-ST2 | |||||||||
| LQ1T32-ST3 | |||||||||
| LQ1T32-ST4 | |||||||||
| LQ1T41-ST1 | φ12 | 6 | 24 | 9 | 18 | 21 | 43 | 47.5 | 28 |
| LQ1T41-ST2 | |||||||||
| LQ1T41-ST4 | |||||||||
| LQ1T51-ST1 | φ19 | 7 | 29 | 14 | 28 | 26 | 54 | 59 | 39 |
使用例
商品特長詳細
- 独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
- 液溜を極小にして液置換特性に優れている。
- ナットのシールロックによる緩み止め機構。
- 台形ねじにより高トルクによる施工が可能。
- ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
- チューブサポートにより、サイドロードに強い。
- ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
- 台形ねじのため、ナットの斜め入れがない。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,379円 ( 5,917円 ) | 6日目 |
7,249円 ( 7,974円 ) | 6日目 |
7,249円 ( 7,974円 ) | 6日目 |
7,249円 ( 7,974円 ) | 6日目 |
7,249円 ( 7,974円 ) | 3日目 |
7,249円 ( 7,974円 ) | 5日目 |
7,581円 ( 8,339円 ) | 39日目 |
詳細情報
商品担当おすすめ
ふっ素樹脂製管継手 LQ1シリーズ スペースセービングユニオンティ ミリサイズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QLQ1/LQ3を配管する際には、専用治具が必要なのか？
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか？
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
