ふっ素樹脂製管継手 LQ1シリーズスペースセービングユニオンエルボレジューシングインチサイズ

メカニカル部品技術窓口

確定しました

本体材質
~mm
- PTFE
適用チューブ外径(インチ) D(D1)
~mm
- 1/4
梱包
~mm
- クリーン梱包 class M3.5相当
ボディサイズ
~mm
- 2
ボディサイズ(B側)
~mm
- 3
タイプ
~mm
- LQ1E□□-SS-R□-□
出荷日
- すべて
- 19日以内

SMC

ふっ素樹脂製管継手 LQ1シリーズスペースセービングユニオンエルボレジューシングインチサイズ

カタログ |

通常単価(税別): 13,090円

税込単価: 14,399円

通常出荷日：19日目

SMC社ふっ素樹脂継手のスペースセービングユニオンエルボレジューシング：LQ1E-SS-R。【特長】・...

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

よく一緒に見られています

通常出荷日：3 日目

LQ1E2A-SS-R8

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

LQ1E2A-SS-R8の仕様・寸法情報

チューブサイズ規格

インチ系

種類

継手本体

本体材質

PTFE

接続種類

管⇔管違径接続

管・管違径接続種類

[レデューシングユニオンエルボ] レデューシングユニオンエルボ

適用チューブ外径(インチ) D(D1)

1/4

最高使用温度(℃)

200

梱包

クリーン梱包 class M3.5相当

ボディサイズ

ボディサイズ(B側)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

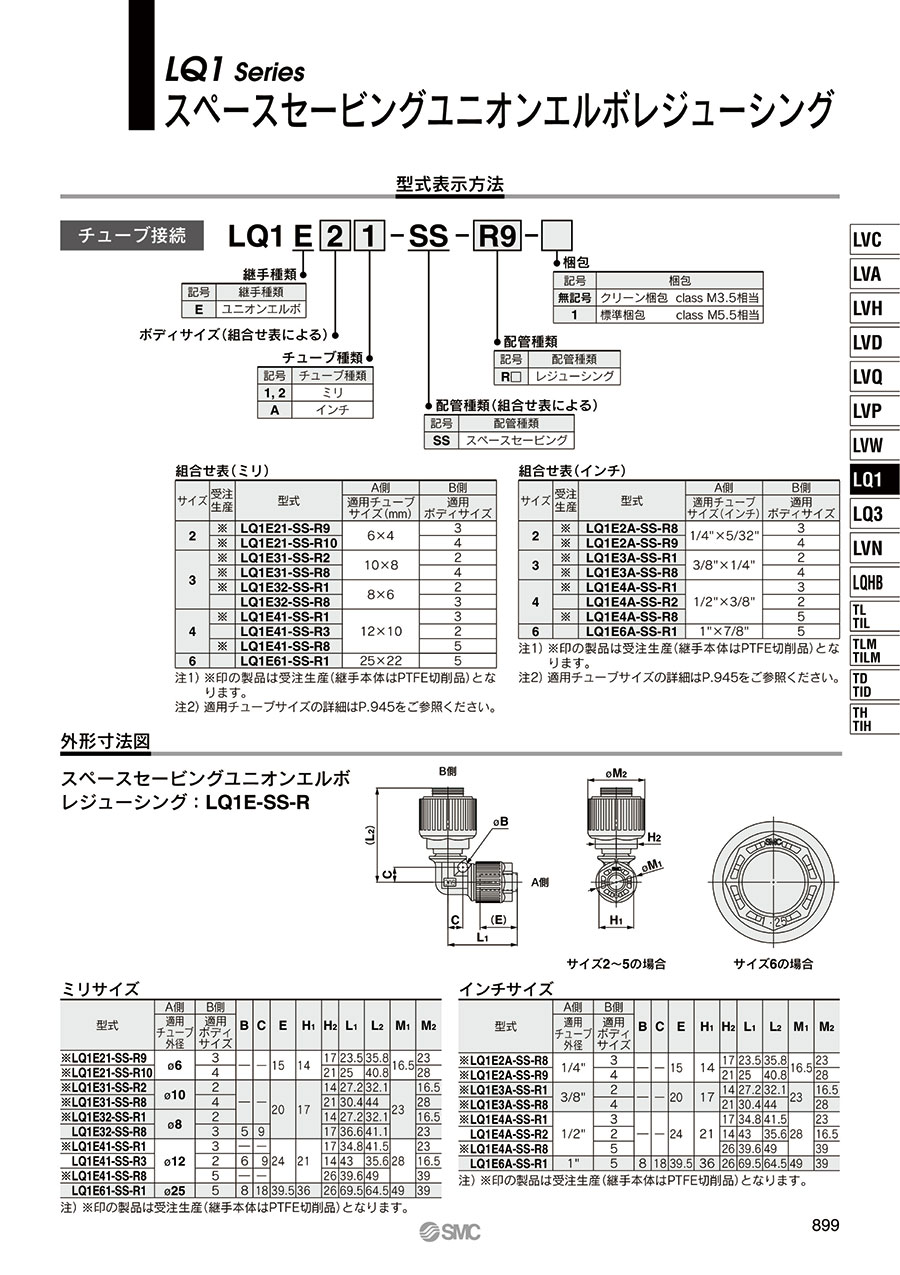

スペースセービングユニオンエルボレジューシング：LQ1E-SS-R インチサイズ寸法図

規格表

型番	A側	B側	B	C	E	H₁	H₂	L₁	L₂	M₁	M₂
型番	適用チューブ外径	適用ボディサイズ	B	C	E	H₁	H₂	L₁	L₂	M₁	M₂
※LQ1E2A-SS-R8	1/4"	3	-	-	15	14	17	23.5	35.8	16.5	23
※LQ1E2A-SS-R8	1/4"	4	-	-	15	14	17	23.5	35.8	16.5	23

※ 印の製品は継手本体はPTFE切削品となります。
※ 適用チューブ外径のみインチ表記です。

商品特長詳細

台形ねじにより高トルクによる施工が可能。
チューブの曲げ、変形に強い。
チューブサポートにより、サイドロードに強い。
ナット締付けが容易。
ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
台形ねじのため、ナットの斜め入れがない。

型番リスト

表示件数

型番

LQ1E2A-SS-R8

本体材質	適用チューブ外径(インチ) D(D1)	梱包	ボディサイズ	ボディサイズ(B側)	最小発注数量

PTFE

1/4

クリーン梱包 class M3.5相当

1個

通常単価(税別) (税込単価)	通常出荷日

13,090円

( 14,399円 )

19日目

詳細情報

基本情報

基本情報

SMC社ふっ素樹脂継手のスペースセービングユニオンエルボレジューシング：LQ1E-SS-R。
【特長】
・独自のアイデアで開発された4重シール構造（PAT.）により、高いシール性を発揮。
・液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にする液置換特性が優秀。
・200℃対応。
・ナットのシールロックによる緩み止め機構。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズスペースセービングユニオンエルボレジューシングインチサイズの型番LQ1E2A-SS-R8のページです。型番LQ1E2A-SS-R8に関する仕様情報を記載しております。

ふっ素樹脂製管継手 LQ1シリーズスペースセービングユニオンエルボレジューシングインチサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
