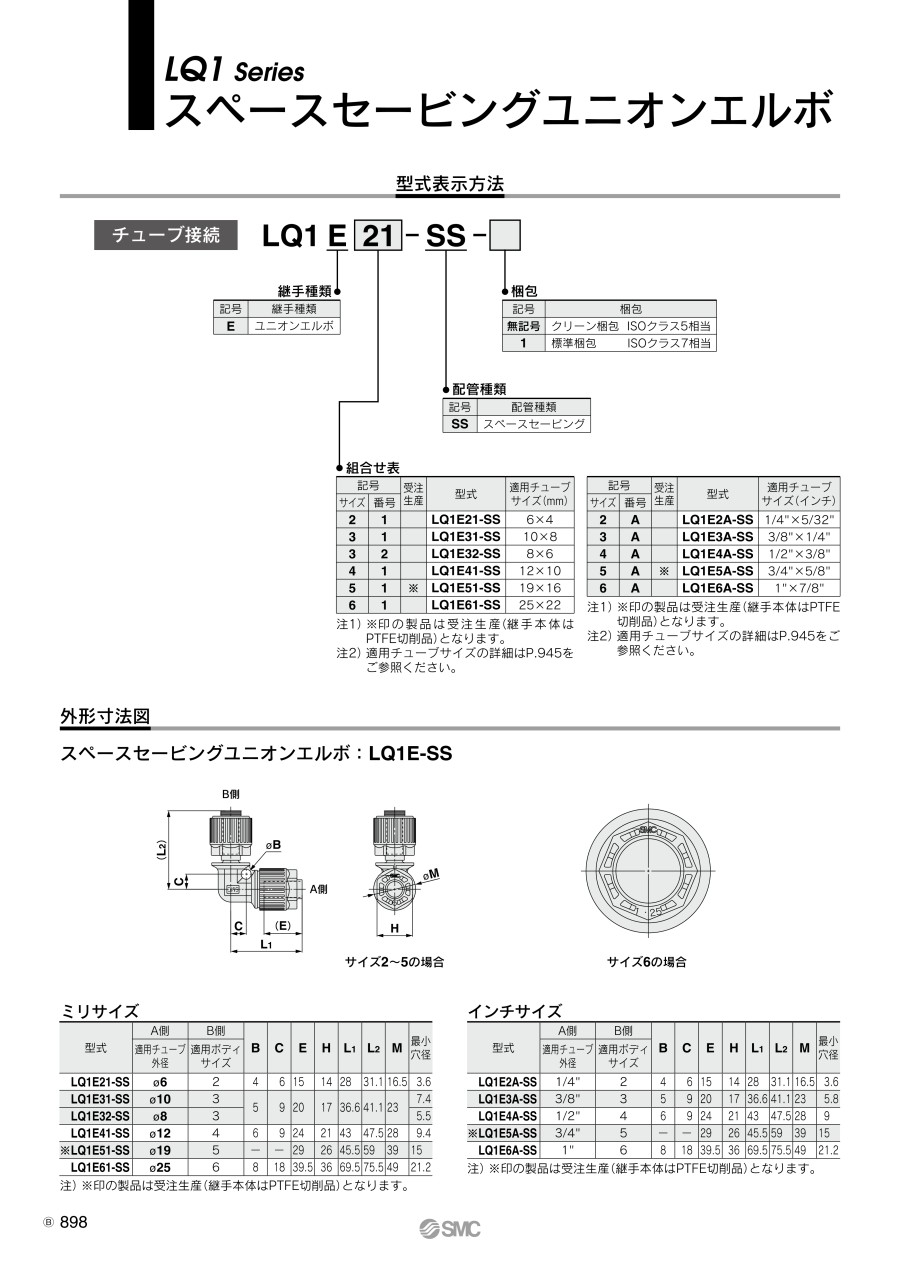

SMC社ふっ素樹脂継手のスペースセービングユニオンエルボ:LQ1E-SS。【特...
詳細情報を確認する単位:mm

| 型番 | A側 | B側 | B | C | E | H | L1 | L2 | M |
|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | 適用ボディサイズ | ||||||||
| LQ1E21-SS | φ6 | 2 | 4 | 6 | 15 | 14 | 28 | 31.1 | 16.5 |
| LQ1E31-SS | φ10 | 3 | 5 | 9 | 20 | 17 | 36.6 | 41.1 | 23 |
| LQ1E32-SS | φ8 | 3 | |||||||
| LQ1E41-SS | φ12 | 4 | 6 | 9 | 24 | 21 | 43 | 47.5 | 28 |
| ※LQ1E51-SS | φ19 | 5 | - | - | 29 | 26 | 45.5 | 59 | 39 |
| LQ1E61-SS | φ25 | 6 | 8 | 18 | 39.5 | 36 | 69.5 | 75.5 | 49 |
SMC社ふっ素樹脂継手のスペースセービングユニオンエルボ:LQ1E-SS。
【特長】
・独自のアイデアで開発された4重シール構造(PAT.)により、高いシール性を発揮。
・液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にする液置換特性が優秀。
・200℃対応。
・ナットのシールロックによる緩み止め機構。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
