ふっ素樹脂製管継手 LQ1シリーズ パネルマウントユニオンレジューシング ミリサイズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,715円～20,227円特別価格
- 税込単価
- 17,287円～22,250円特別価格
200℃対応のふっ素樹脂継手、パネルマウントユニオンレジューシング。【特長】・...
詳細情報を確認する- チューブサイズ規格
- メートル系
- 種類
- 継手本体
- 本体材質
- PTFE
- 接続種類
- 管⇔管違径接続
- 管・管違径 接続種類
- パネルマウントユニオンレデューシング
- 最高使用温度 (℃)
- 200
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

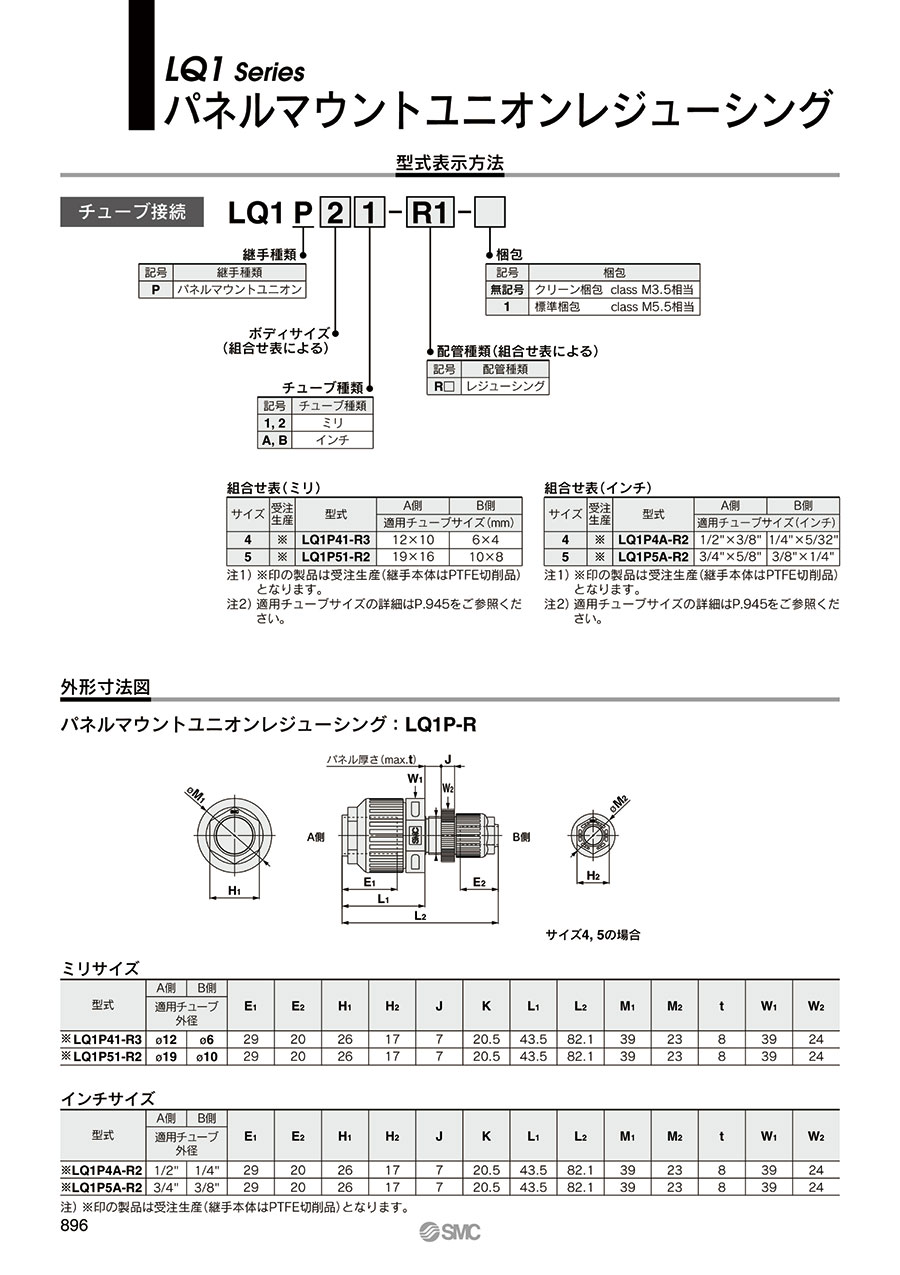

外形図
サイズ4、5の場合
製品仕様
| サイズ | 型番 | A側 | B側 |
|---|---|---|---|
| 適用チューブサイズ（mm） | |||
| 4 | LQ1P41-R3 | 12×10 | 6×4 |
| 5 | LQ1P51-R2 | 19×16 | 10×8 |
仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
規格表
| 型番 | A側 | B側 | E1 | E2 | H1 | H2 | J | K | L1 | L2 | M1 | M2 | t | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | |||||||||||||||
| LQ1P41-R3 | φ12 | φ6 | 29 | 20 | 26 | 17 | 7 | 20.5 | 43.5 | 82.1 | 39 | 23 | 8 | 39 | 24 |
| LQ1P51-R2 | φ19 | φ10 | 29 | 20 | 26 | 17 | 7 | 20.5 | 43.5 | 82.1 | 39 | 23 | 8 | 39 | 24 |
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1.チューブ接続は、専用工具にて行ってください。
2.ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,227円18,204円 ( 20,024円 ) | 19日目 |
16,398円 ( 18,038円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
15,715円 ( 17,287円 ) | 19日目 |
詳細情報
基本情報
200℃対応のふっ素樹脂継手、パネルマウントユニオンレジューシング。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
商品担当おすすめ
よくあるご質問（FAQ）
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
