ふっ素樹脂製管継手 LQ1シリーズ ユニオンティレジューシング インチサイズ
- 通常単価(税別)
- 4,171円～42,044円
- 税込単価
- 4,588円～46,248円
200℃対応のふっ素樹脂継手、ユニオンティレジューシング。【特長】・4重シール...
詳細情報を確認する- チューブサイズ規格
- インチ系
- 種類
- 継手本体
- 接続種類
- 管⇔管違径接続
- 管・管違径 接続種類
- レデューシングユニオンティ
- 最高使用温度 (℃)
- 200
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

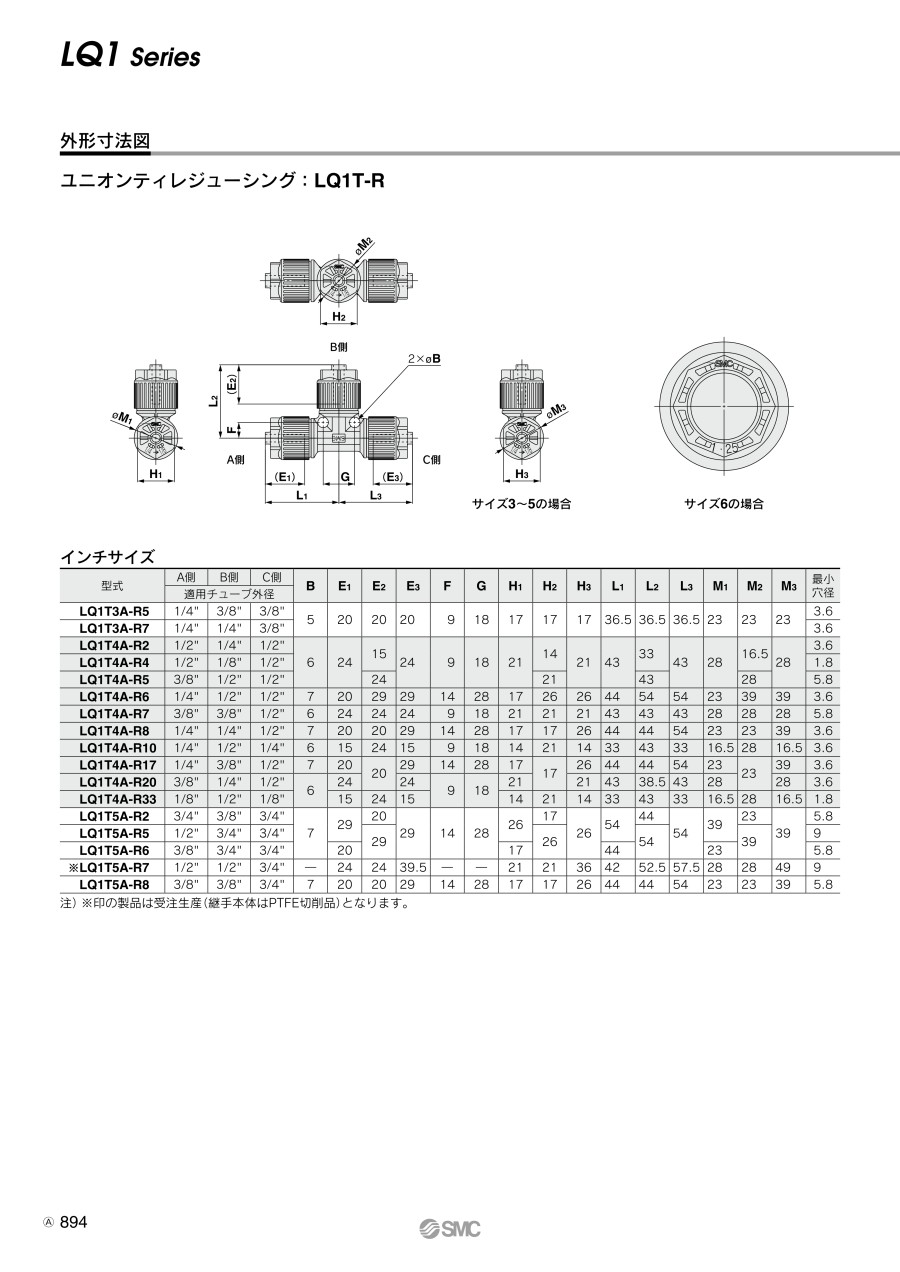

外形図
サイズ3～5の場合
サイズ6の場合
製品仕様
仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA注） | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
注）受注生産品は継手本体がPTFEとなります。
シリーズ
| シリーズ | サイズ | チューブ外径 | ||||||
|---|---|---|---|---|---|---|---|---|
| インチサイズ | ||||||||
| 1/8" | 3/16" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | ||
| ユニオンティレジューシング LQ1T-R | 2 | ● | ● | ○ | - | - | - | - |
| 3 | - | - | ● | ○ | - | - | - | |
| 4 | ● | - | ● | ● | ○ | - | - | |
| 5 | ● | - | ● | ● | ● | ○ | - | |
| 6 | - | - | ● | ● | ● | ● | ○ | |
注）○：基準サイズ、●：レジューサ付
規格表
| 型番 | A側 | B側 | C側 | B | E1 | E2 | E3 | F | G | H1 | H2 | H3 | L1 | L2 | L3 | M1 | M2 | M3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | ||||||||||||||||||
| LQ1T3A-R5 | 1/4" | 3/8" | 3/8" | 5 | 20 | 20 | 20 | 9 | 18 | 17 | 17 | 17 | 36.5 | 36.5 | 36.5 | 23 | 23 | 23 |
| LQ1T3A-R7 | 1/4" | 1/4" | 3/8" | |||||||||||||||
| LQ1T4A-R2 | 1/2" | 1/4" | 1/2" | 6 | 24 | 15 | 24 | 9 | 18 | 21 | 14 | 21 | 43 | 33 | 43 | 28 | 16.5 | 28 |
| LQ1T4A-R5 | 3/8" | 1/2" | 1/2" | 24 | 21 | 43 | 28 | |||||||||||
| LQ1T4A-R6 | 1/4" | 1/2" | 1/2" | 7 | 20 | 29 | 29 | 14 | 28 | 17 | 26 | 26 | 44 | 54 | 54 | 23 | 39 | 39 |
| LQ1T4A-R7 | 3/8" | 3/8" | 1/2" | 6 | 24 | 24 | 24 | 9 | 18 | 21 | 21 | 21 | 43 | 43 | 43 | 28 | 28 | 28 |
| LQ1T4A-R8 | 1/4" | 1/4" | 1/2" | 7 | 20 | 20 | 29 | 14 | 28 | 17 | 17 | 26 | 44 | 44 | 54 | 23 | 23 | 39 |
| LQ1T4A-R10 | 1/4" | 1/2" | 1/4" | 6 | 15 | 24 | 15 | 9 | 18 | 14 | 21 | 14 | 33 | 43 | 33 | 16.5 | 28 | 16.5 |
| LQ1T5A-R2 | 3/4" | 3/8" | 3/4" | 7 | 29 | 20 | 29 | 14 | 28 | 26 | 17 | 26 | 54 | 44 | 54 | 39 | 23 | 39 |
| LQ1T5A-R5 | 1/2" | 3/4" | 3/4" | 29 | 26 | 54 | 39 | |||||||||||
| LQ1T5A-R6 | 3/8" | 3/4" | 3/4" | 20 | 17 | 44 | 23 | |||||||||||
| ※LQ1T5A-R7 | 1/2" | 1/2" | 3/4" | - | 24 | 24 | 39.5 | - | - | 21 | 21 | 36 | 42 | 52.5 | 57.5 | 28 | 28 | 49 |
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1.チューブ接続は、専用工具にて行ってください。
2.ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
※上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,215円 ( 4,637円 ) | 19日目 |
4,171円 ( 4,588円 ) | 19日目 |
4,215円 ( 4,637円 ) | 19日目 |
4,171円 ( 4,588円 ) | 19日目 |
8,841円 ( 9,725円 ) | 19日目 |
5,285円 ( 5,814円 ) | 19日目 |
13,329円 ( 14,662円 ) | 19日目 |
5,285円 ( 5,814円 ) | 19日目 |
5,242円 ( 5,766円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
11,034円 ( 12,137円 ) | 19日目 |
8,841円 ( 9,725円 ) | 19日目 |
9,956円 ( 10,952円 ) | 19日目 |
9,913円 ( 10,904円 ) | 19日目 |
9,956円 ( 10,952円 ) | 19日目 |
9,913円 ( 10,904円 ) | 19日目 |
9,956円 ( 10,952円 ) | 19日目 |
9,913円 ( 10,904円 ) | 19日目 |
33,660円 ( 37,026円 ) | 19日目 |
33,629円 ( 36,992円 ) | 19日目 |
30,910円 ( 34,001円 ) | 19日目 |
30,880円 ( 33,968円 ) | 19日目 |
9,956円 ( 10,952円 ) | 19日目 |
9,913円 ( 10,904円 ) | 19日目 |
34,733円 ( 38,206円 ) | 19日目 |
34,702円 ( 38,172円 ) | 19日目 |
11,034円 ( 12,137円 ) | 19日目 |
11,079円 ( 12,187円 ) | 19日目 |
34,733円 ( 38,206円 ) | 19日目 |
34,702円 ( 38,172円 ) | 19日目 |
19,038円 ( 20,942円 ) | 19日目 |
18,982円 ( 20,880円 ) | 19日目 |
19,038円 ( 20,942円 ) | 19日目 |
18,982円 ( 20,880円 ) | 19日目 |
34,898円 ( 38,388円 ) | 19日目 |
34,869円 ( 38,356円 ) | 19日目 |
19,038円 ( 20,942円 ) | 19日目 |
19,038円 ( 20,942円 ) | 19日目 |
18,982円 ( 20,880円 ) | 19日目 |
34,898円 ( 38,388円 ) | 19日目 |
34,869円 ( 38,356円 ) | 19日目 |
19,038円 ( 20,942円 ) | 19日目 |
40,881円 ( 44,969円 ) | 19日目 |
40,851円 ( 44,936円 ) | 19日目 |
42,044円 ( 46,248円 ) | 19日目 |
42,014円 ( 46,215円 ) | 19日目 |
42,044円 ( 46,248円 ) | 19日目 |
42,014円 ( 46,215円 ) | 19日目 |
詳細情報
基本情報
200℃対応のふっ素樹脂継手、ユニオンティレジューシング。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
