SMC

ふっ素樹脂製管継手 LQ1シリーズユニオンティレジューシングミリサイズ

カタログ |

通常単価(税別): 4,171円～46,716円

税込単価: 4,588円～51,388円

通常出荷日：19日目～41日目

高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮するふっ素樹脂継手。【特長】・4重シール構造。・...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

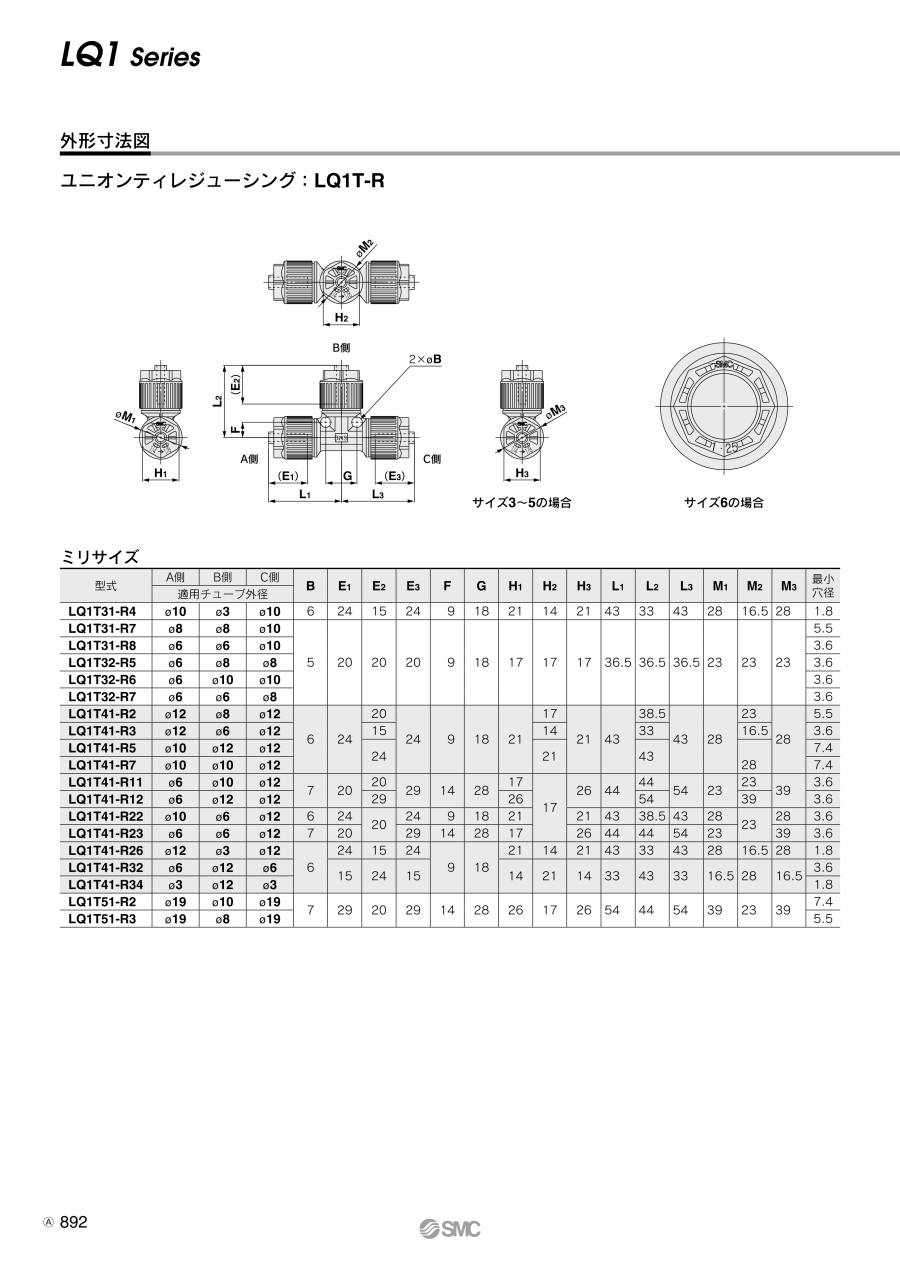

外形図

サイズ3～5の場合

サイズ6の場合

製品仕様

シリーズ	サイズ	チューブ外径
		ミリサイズ
		φ3	φ4	φ6	φ8	φ10	φ12	φ19	φ25
ユニオンティレジューシング LQ1T-R	3	●	-	●	●	○	-	-	-
	4	●	-	●	●	●	○	-	-
	5	●	●	●	●	●	●	○	-
	6	-	-	●	●	●	●	●	○

注）○標準サイズ ●レジューサ付き

規格表

単位：mm

型番	A側	B側	C側	B	E₁	E₂	E₃	F	G	H₁	H₂	H₃	L₁	L₂	L₃	M₁	M₂	M₃
型番	適用チューブ外径			B	E₁	E₂	E₃	F	G	H₁	H₂	H₃	L₁	L₂	L₃	M₁	M₂	M₃
LQ1T31-R7	φ8	φ8	φ10	5	20	20	20	9	18	17	17	17	36.5	36.5	36.5	23	23	23
LQ1T31-R8	φ6	φ6	φ10
LQ1T32-R5	φ6	φ8	φ8
LQ1T32-R6	φ6	φ10	φ10
LQ1T32-R7	φ6	φ6	φ8
LQ1T41-R2	φ12	φ8	φ12	6	24	20	24	9	18	21	17	21	43	38.5	43	28	23	28
LQ1T41-R3	φ12	φ6	φ12			15					14			33			16.5
LQ1T41-R5	φ10	φ12	φ12			24					21			43			28
LQ1T41-R7	φ10	φ10	φ12			24					21			43			28
LQ1T41-R12	φ6	φ12	φ12	7	20	29	29	14	28	26	17	26	44	54	54	23	39	39
LQ1T41-R22	φ10	φ6	φ12	6	24	20	24	9	18	21		21	43	38.5	43	28	23	28
LQ1T41-R23	φ6	φ6	φ12	7	20	20	29	14	28	17		26	44	44	54	23	23	39
LQ1T41-R26	φ12	φ3	φ12	6	24	15	24	9	18	21	14	21	43	33	43	28	16.5	28
LQ1T41-R32	φ6	φ12	φ6	6	15	24	15	9	18	14	21	14	33	43	33	16.5	28	16.5
LQ1T51-R2	φ19	φ10	φ19	7	29	20	29	14	28	26	17	26	54	44	54	39	23	39
LQ1T51-R3	φ19	φ8	φ19	7	29	20	29	14	28	26	17	26	54	44	54	39	23	39

※ 上記以外の製品情報につきましては、カタログをご覧ください。

型番リスト

表示件数

型番

本体材質	適用チューブ外径(mm) D(D1)	適用チューブ外径(mm) D2	適用チューブ外径(mm) D3	梱包	ボディサイズ	RoHS?	最小発注数量

PFA	8	8	10	クリーン梱包 class M3.5相当	3	-	1個
PFA	6	6	10	クリーン梱包 class M3.5相当	3	-	1個
PFA	6	6	10	標準梱包 class M5.5相当	3	-	1個
PFA	6	8	8	クリーン梱包 class M3.5相当	3	-	1個
PFA	6	8	8	標準梱包 class M5.5相当	3	-	1個
PFA	6	10	10	クリーン梱包 class M3.5相当	3	-	1個
PFA	6	6	8	クリーン梱包 class M3.5相当	3	-	1個
PFA	12	8	12	クリーン梱包 class M3.5相当	4	-	1個
PFA	12	8	12	標準梱包 class M5.5相当	4	-	1個
PFA	12	6	12	クリーン梱包 class M3.5相当	4	-	1個
PFA	12	6	12	標準梱包 class M5.5相当	4	-	1個
PFA	10	12	12	クリーン梱包 class M3.5相当	4	-	1個
PFA	10	10	12	クリーン梱包 class M3.5相当	4	-	1個
PFA	6	12	12	標準梱包 class M5.5相当	4	-	1個
PFA	10	6	12	標準梱包 class M5.5相当	4	-	1個
PFA	6	6	12	クリーン梱包 class M3.5相当	4	-	1個
PFA	6	12	6	クリーン梱包 class M3.5相当	4	-	1個
PFA	19	10	19	クリーン梱包 class M3.5相当	5	-	1個
PFA	19	8	19	クリーン梱包 class M3.5相当	5	-	1個
PFA	19	6	19	クリーン梱包 class M3.5相当	5	-	1個
PTFE	12	12	19	クリーン梱包 class M3.5相当	5	-	1個
PTFE	12	12	19	標準梱包 class M5.5相当	5	-	1個
PTFE	10	10	19	クリーン梱包 class M3.5相当	5	-	1個
PTFE	10	10	19	標準梱包 class M5.5相当	5	-	1個
PFA	10	19	10	クリーン梱包 class M3.5相当	5	-	1個
PFA	10	19	10	標準梱包 class M5.5相当	5	-	1個
PFA	6	19	19	クリーン梱包 class M3.5相当	5	-	1個
PTFE	10	12	19	クリーン梱包 class M3.5相当	5	-	1個
PTFE	10	12	19	標準梱包 class M5.5相当	5	-	1個
PFA	12	6	19	クリーン梱包 class M3.5相当	5	-	1個
PFA	25	12	25	クリーン梱包 class M3.5相当	6	-	1個
PFA	25	12	25	標準梱包 class M5.5相当	6	-	1個
PFA	25	10	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	25	8	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	25	8	25	標準梱包 class M5.5相当	6	-	1個
PFA	19	19	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	12	12	19	クリーン梱包 class M3.5相当	6	-	1個
PTFE	12	12	19	標準梱包 class M5.5相当	6	-	1個
PTFE	8	25	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	8	25	25	標準梱包 class M5.5相当	6	-	1個
PFA	6	25	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	25	6	25	クリーン梱包 class M3.5相当	6	-	1個
PTFE	25	6	25	標準梱包 class M5.5相当	6	-	1個
PTFE	6	25	6	クリーン梱包 class M3.5相当	6	-	1個
PTFE	6	25	6	標準梱包 class M5.5相当	6	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,215円 ( 4,637円 )	19日目
4,215円 ( 4,637円 )	19日目
4,171円 ( 4,588円 )	19日目
4,397円 ( 4,837円 )	41日目
4,171円 ( 4,588円 )	19日目
4,215円 ( 4,637円 )	19日目
4,215円 ( 4,637円 )	19日目
8,841円 ( 9,725円 )	19日目
9,315円 ( 10,247円 )	41日目
8,841円 ( 9,725円 )	19日目
9,315円 ( 10,247円 )	41日目
5,285円 ( 5,814円 )	19日目
5,285円 ( 5,814円 )	19日目
13,285円 ( 14,614円 )	41日目
8,797円 ( 9,677円 )	19日目
11,079円 ( 12,187円 )	19日目
8,841円 ( 9,725円 )	19日目
9,956円 ( 10,952円 )	19日目
9,956円 ( 10,952円 )	19日目
9,956円 ( 10,952円 )	19日目
37,400円 ( 41,140円 )	19日目
37,366円 ( 41,103円 )	19日目
38,592円 ( 42,451円 )	19日目
38,558円 ( 42,414円 )	19日目
10,543円 ( 11,597円 )	41日目
9,913円 ( 10,904円 )	19日目
9,956円 ( 10,952円 )	19日目
38,592円 ( 42,451円 )	19日目
38,558円 ( 42,414円 )	19日目
11,079円 ( 12,187円 )	19日目
19,038円 ( 20,942円 )	19日目
18,982円 ( 20,880円 )	19日目
19,038円 ( 20,942円 )	19日目
38,775円 ( 42,653円 )	19日目
38,743円 ( 42,617円 )	19日目
19,038円 ( 20,942円 )	19日目
38,775円 ( 42,653円 )	19日目
38,743円 ( 42,617円 )	19日目
45,423円 ( 49,965円 )	19日目
45,390円 ( 49,929円 )	19日目
19,038円 ( 20,942円 )	19日目
38,775円 ( 42,653円 )	19日目
38,743円 ( 42,617円 )	19日目
46,716円 ( 51,388円 )	19日目
46,682円 ( 51,350円 )	19日目

詳細情報

基本情報

基本情報

高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮するふっ素樹脂継手。
【特長】
・4重シール構造。
・液溜を極小にして液置換特性に優れている。
・200℃対応。
・ナットのシールロックによる緩み止め機構。台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。チューブサポートにより、サイドロードに強い。
・ナット締付けには継手ボディの端面までねじ込むのみ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズユニオンティレジューシングミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
