ふっ素樹脂製管継手 LQ1シリーズユニオンエルボレジューシングインチサイズ

カタログ |

通常単価(税別): 5,846円～29,544円

税込単価: 6,431円～32,498円

通常出荷日：19日目

ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂継手。【特長】・4重シー...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ふっ素樹脂製管継手 LQ3シリーズユニオンティレジューシングインチサイズ

通常価格(税別)： 4,208円 (税込価格：4,629円)

通常出荷日：3 日目～

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

サイズ6の場合

規格表

単位：mm

型番	A側	B側	B	C₁	C₂	E₁	E₂	H₁	H₂	L₁	L₂	M₁	M₂	W
型番	適用チューブ外径		B	C₁	C₂	E₁	E₂	H₁	H₂	L₁	L₂	M₁	M₂	W
※LQ1E3A-R3	3/8"	1/8"	-	-	-	24	15	21	14	35.5	31.5	28	16.5	-
LQ1E4A-R2	1/2"	1/4"	6	9	9	24	20	21	17	43	38.5	28	23	-
※LQ1E4A-R3	1/2"	3/16"	-	-	-		15		14	35.5	31.5		16.5	-
※LQ1E4A-R4	1/2"	1/8"	-	-	-		15		14	35.5	31.5		16.5	-
※LQ1E5A-R2	3/4"	3/8"	-	-	-	39.5	20	36	17	54	47.5	49	23	46
※LQ1E5A-R3	3/4"	1/4"					20		17	54	47.5		23
※LQ1E5A-R4	3/4"	3/16"					15		14	51	42		16.5
※LQ1E6A-R2	1"	1/2"	-	-	-	39.5	24	36	21	56.5	52.5	49	28	46
※LQ1E6A-R3	1"	3/8"					20		17	54	47.5		23
※LQ1E6A-R4	1"	1/4"					20		17	54	47.5		23
※LQ1E6A-R5	1"	3/16"					15		14	51	42		16.5

注）※印の製品は、継手本体はPTFE切削品となります。

型番リスト

表示件数

型番

本体材質	適用チューブ外径(インチ) D2	適用チューブ外径(インチ) D(D1)	梱包	ボディサイズ	最小発注数量

PTFE	1/8	3/8	クリーン梱包 class M3.5相当	3	1個
PTFE	1/8	3/8	標準梱包 class M5.5相当	3	1個
PFA	1/4	1/2	クリーン梱包 class M3.5相当	4	1個
PFA	1/4	1/2	標準梱包 class M5.5相当	4	1個
PTFE	3/16	1/2	クリーン梱包 class M3.5相当	4	1個
PTFE	3/16	1/2	標準梱包 class M5.5相当	4	1個
PTFE	1/8	1/2	クリーン梱包 class M3.5相当	4	1個
PTFE	1/8	1/2	標準梱包 class M5.5相当	4	1個
PTFE	3/8	3/4	クリーン梱包 class M3.5相当	5	1個
PTFE	3/8	3/4	標準梱包 class M5.5相当	5	1個
PTFE	1/4	3/4	クリーン梱包 class M3.5相当	5	1個
PTFE	1/4	3/4	標準梱包 class M5.5相当	5	1個
PTFE	3/16	3/4	クリーン梱包 class M3.5相当	5	1個
PTFE	3/16	3/4	標準梱包 class M5.5相当	5	1個
PTFE	1/2	1	クリーン梱包 class M3.5相当	6	1個
PTFE	1/2	1	標準梱包 class M5.5相当	6	1個
PTFE	3/8	1	クリーン梱包 class M3.5相当	6	1個
PTFE	3/8	1	標準梱包 class M5.5相当	6	1個
PTFE	1/4	1	クリーン梱包 class M3.5相当	6	1個
PTFE	1/4	1	標準梱包 class M5.5相当	6	1個
PTFE	3/16	1	クリーン梱包 class M3.5相当	6	1個
PTFE	3/16	1	標準梱包 class M5.5相当	6	1個

通常単価(税別) (税込単価)	通常出荷日

14,596円 ( 16,056円 )	19日目
14,540円 ( 15,994円 )	19日目
5,889円 ( 6,478円 )	19日目
5,846円 ( 6,431円 )	19日目
17,728円 ( 19,501円 )	19日目
13,793円 ( 15,172円 )	19日目
13,838円 ( 15,222円 )	19日目
13,793円 ( 15,172円 )	19日目
28,855円 ( 31,741円 )	19日目
28,804円 ( 31,684円 )	19日目
28,855円 ( 31,741円 )	19日目
28,804円 ( 31,684円 )	19日目
28,855円 ( 31,741円 )	19日目
28,804円 ( 31,684円 )	19日目
29,544円 ( 32,498円 )	19日目
29,511円 ( 32,462円 )	19日目
29,544円 ( 32,498円 )	19日目
29,511円 ( 32,462円 )	19日目
29,544円 ( 32,498円 )	19日目
29,511円 ( 32,462円 )	19日目
29,544円 ( 32,498円 )	19日目
29,511円 ( 32,462円 )	19日目

詳細情報

基本情報

基本情報

ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂継手。
【特長】
・4重シール構造によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にして液置換特性に優れている。
・200℃対応。
・ナットのシールロックによる緩み止め機構。台形ねじにより高トルクによる施工が可能。
・チューブの曲げ、変形に強い。
・ナット締付けが容易
・ナット締付けには継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

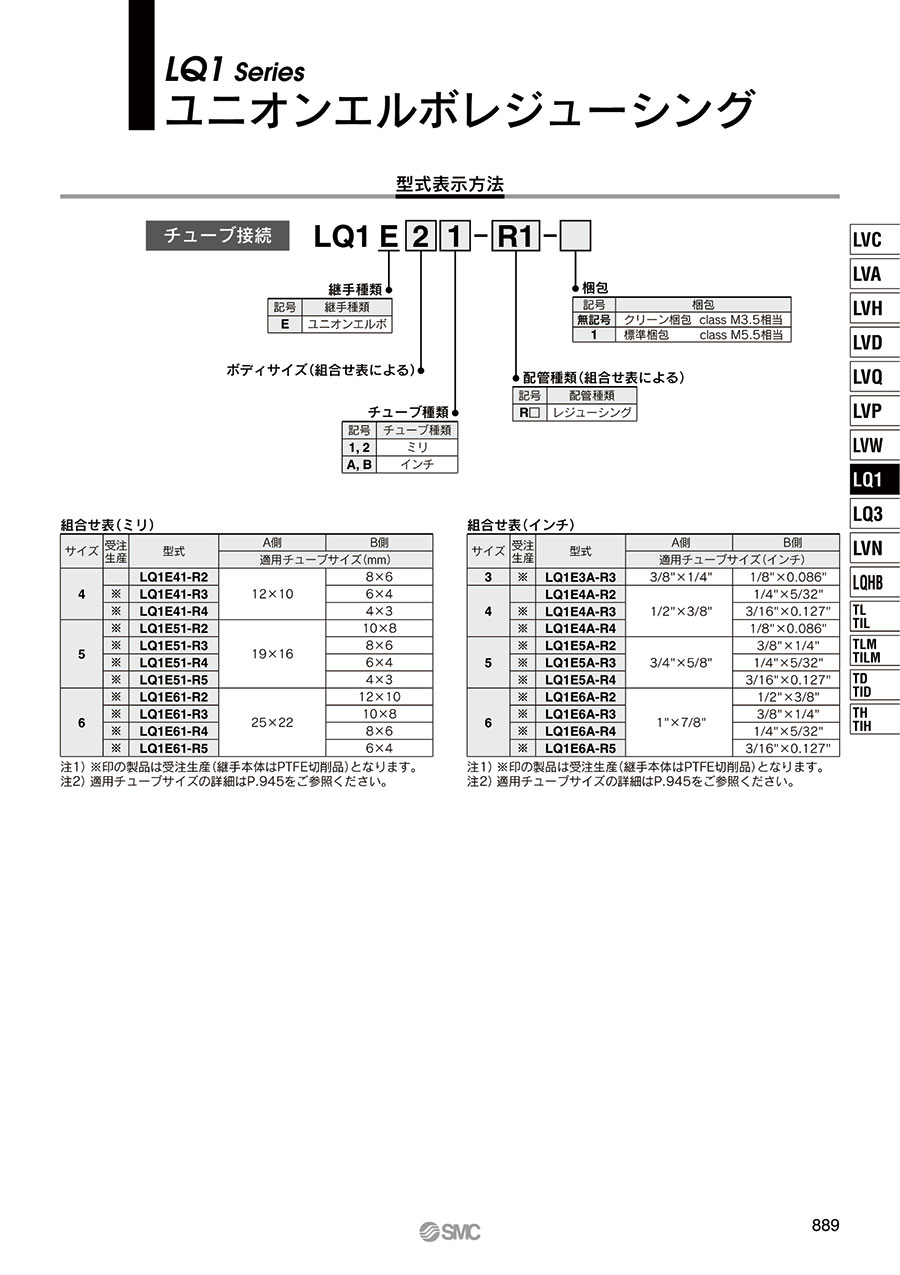

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズユニオンエルボレジューシングインチサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
