ふっ素樹脂製管継手 LQ1シリーズユニオンエルボレジューシングミリサイズ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 5,846円～29,544円特別価格

税込単価: 6,431円～32,498円特別価格

200℃対応のふっ素樹脂継手、ユニオンエルボレジューシング。【特長】・4重シー...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
接続種類
管⇔管違径接続
管・管違径接続種類
レデューシングユニオンエルボ
最高使用温度 (℃)
200

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

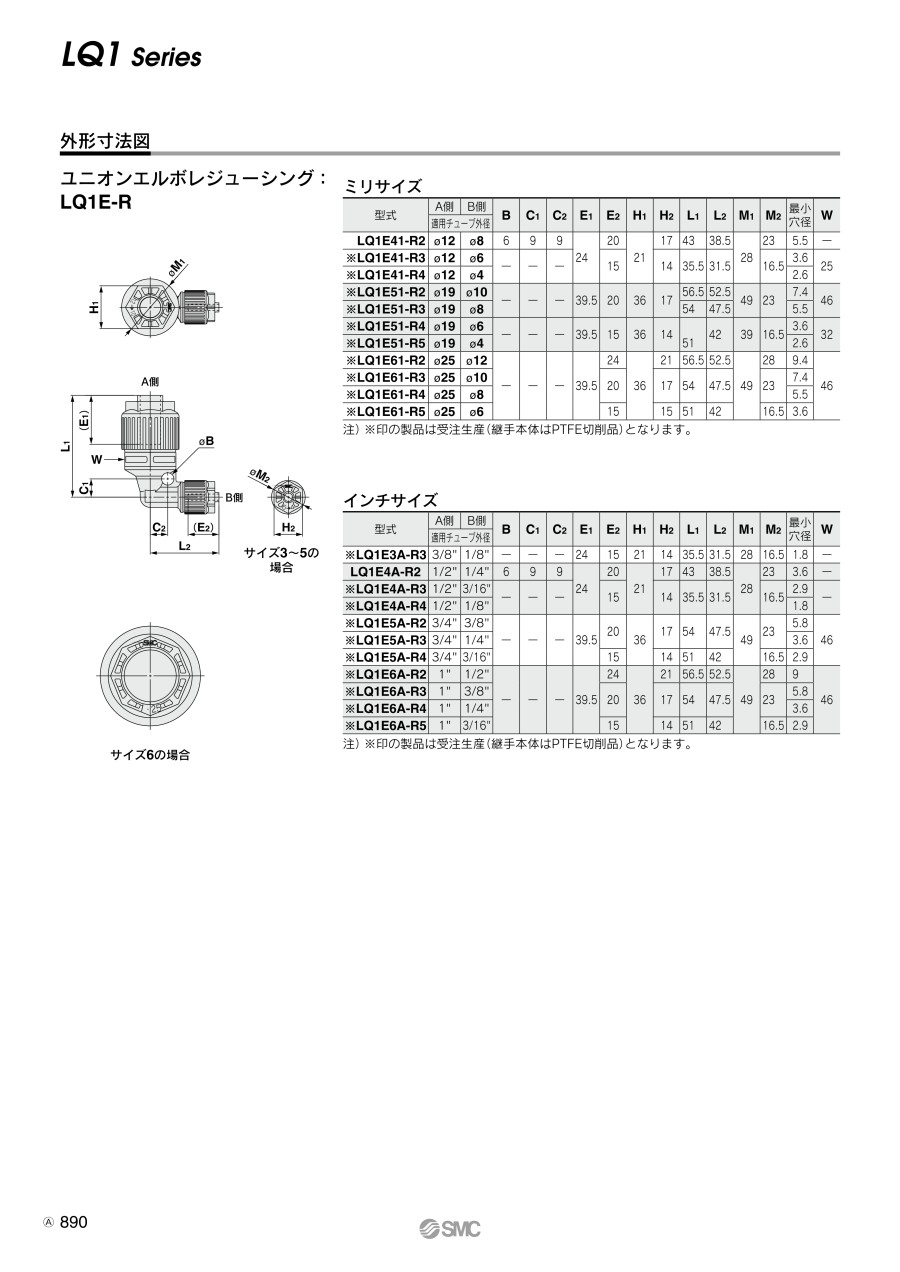

外形図

サイズ3～5の場合

サイズ6の場合

製品仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA^注）
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～200℃

注）受注生産品は継手本体がPTFEとなります。

サイズ	受注生産	型番	A側	B側
サイズ	受注生産	型番	適用チューブサイズ（mm）
4	-	LQ1E41-R2	12×10	8×6
4	※	LQ1E41-R3	12×10	6×4
5	※	LQ1E51-R2	19×16	10×8
	※	LQ1E51-R3		8×6
	※	LQ1E51-R4		6×4
	※	LQ1E51-R5		4×3
6	※	LQ1E61-R2	25×22	12×10
	※	LQ1E61-R3		10×8
	※	LQ1E61-R4		8×6
	※	LQ1E61-R5		6×4

注1）※印の製品は継手本体はPTFE切削品となります。

規格表

単位：mm

型番	A側	B側	B	C₁	C₂	E₁	E₂	H₁	H₂	L₁	L₂	M₁	M₂	W
型番	適用チューブ外径		B	C₁	C₂	E₁	E₂	H₁	H₂	L₁	L₂	M₁	M₂	W
LQ1E41-R2	φ12	φ8	6	9	9	24	20	21	17	43	38.5	28	23	-
※LQ1E41-R3	φ12	φ6	-	-	-	24	15	21	14	35.5	31.5	28	16.5	25
※LQ1E51-R2	φ19	φ10	-	-	-	39.5	20	36	17	56.5	52.5	49	23	46
※LQ1E51-R3	φ19	φ8	-	-	-	39.5	20	36	17	54	47.5	49	23	46
※LQ1E51-R4	φ19	φ6	-	-	-	39.5	15	36	14	51	42	39	16.5	32
※LQ1E51-R5	φ19	φ4	-	-	-	39.5	15	36	14	51	42	39	16.5	32
※LQ1E61-R2	φ25	φ12	-	-	-	39.5	24	36	21	56.5	52.5	49	28	46
※LQ1E61-R3	φ25	φ10					20		17	54	47.5		23
※LQ1E61-R4	φ25	φ8					20		17	54	47.5		23
※LQ1E61-R5	φ25	φ6					15		15	51	42		16.5

注）※印の製品は継手本体はPTFE切削品となります。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
2	0.3～0.4
3	0.8～1.0
4	1.0～1.2
5	2.5～3.0
6	5.5～6.0

注）ボディサイズ1は手締めにて締付けてください。
