ふっ素樹脂製管継手 LQ1シリーズ パネルマウントユニオン インチサイズ
- 通常単価(税別)
- 1,936円～9,011円
- 税込単価
- 2,130円～9,912円
200℃対応のふっ素樹脂継手、パネルマウントユニオン。【特長】・独自のアイデア...
詳細情報を確認する商品情報

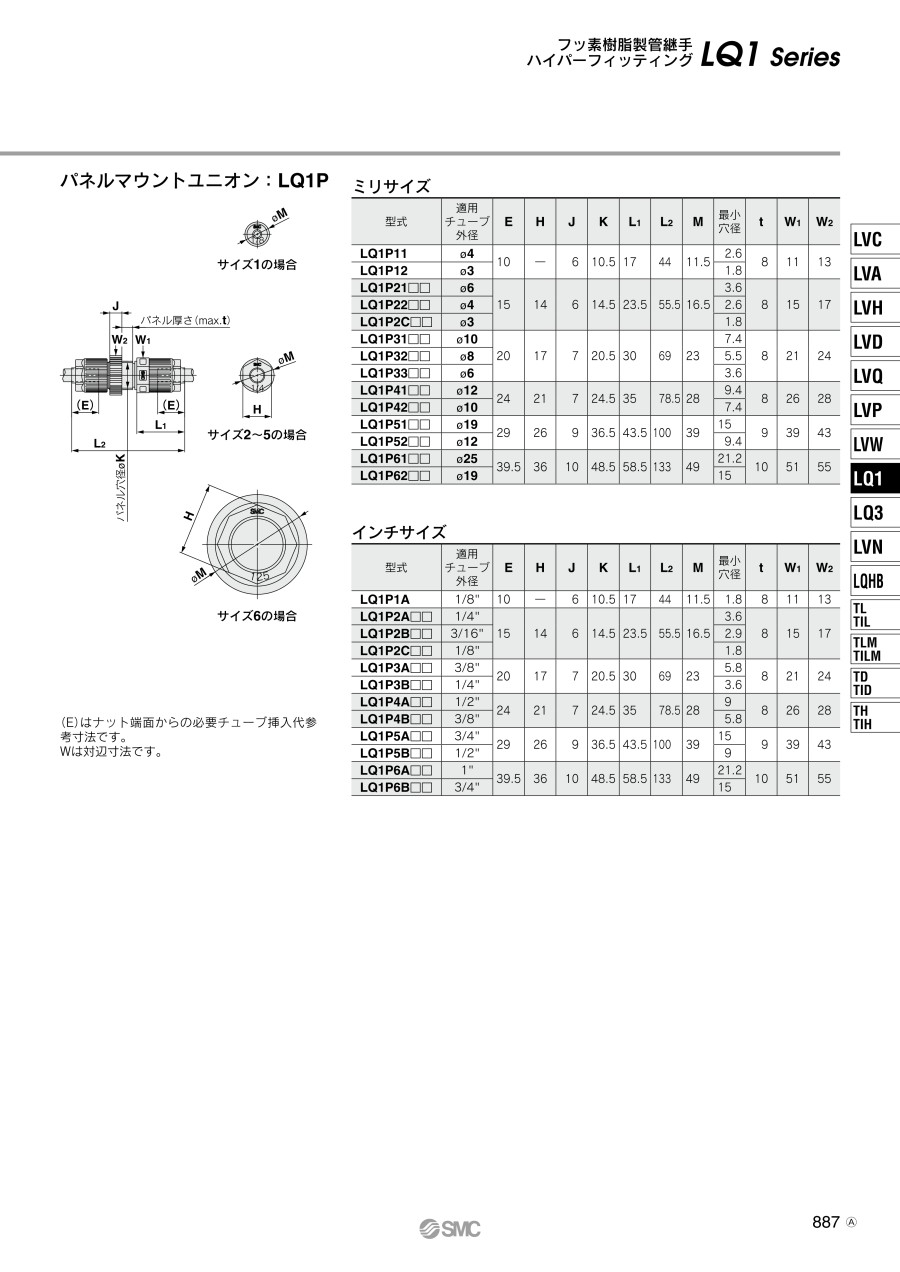

外形図
（E）：ナット端面からの必要チューブ挿入代参考寸法
W：対辺寸法
サイズ1の場合
サイズ2～5の場合
サイズ6の場合
製品仕様
仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
シリーズ
| シリーズ | サイズ | 管接続口径 | チューブ外径 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチサイズ | |||||||||||||||
| なし | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/8" | 3/16" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | ||
| パネルマウントユニオン LQ1P | 1 | ○ | - | - | - | - | - | - | ○ | - | - | - | - | - | - |
| 2 | ○ | - | - | - | - | - | - | ● | ● | ○ | - | - | - | - | |
| 3 | ○ | - | - | - | - | - | - | - | - | ● | ○ | - | - | - | |
| 4 | ○ | - | - | - | - | - | - | - | - | - | ● | ○ | - | - | |
| 5 | ○ | - | - | - | - | - | - | - | - | - | - | ● | ○ | - | |
| 6 | ○ | - | - | - | - | - | - | - | - | - | - | - | ● | ○ | |
注）○：基準サイズ、●：レジューサ付
規格表
| 型番 | 適用チューブ外径 | E | H | J | K | L1 | L2 | M | t | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQ1P1A | 1/8" | 10 | - | 6 | 10.5 | 17 | 44 | 11.5 | 8 | 11 | 13 |
| LQ1P2A□□ | 1/4" | 15 | 14 | 6 | 14.5 | 23.5 | 55.5 | 16.5 | 8 | 15 | 17 |
| LQ1P2B□□ | 3/16" | ||||||||||
| LQ1P3A□□ | 3/8" | 20 | 17 | 7 | 20.5 | 30 | 69 | 23 | 8 | 21 | 24 |
| LQ1P3B□□ | 1/4" | ||||||||||
| LQ1P4A□□ | 1/2" | 24 | 21 | 7 | 24.5 | 35 | 78.5 | 28 | 8 | 26 | 28 |
| LQ1P4B□□ | 3/8" | ||||||||||
| LQ1P5A□□ | 3/4" | 29 | 26 | 9 | 36.5 | 43.5 | 100 | 39 | 9 | 39 | 43 |
| LQ1P5B□□ | 1/2" | ||||||||||
| LQ1P6A□□ | 1" | 39.5 | 36 | 10 | 48.5 | 58.5 | 133 | 49 | 10 | 51 | 55 |
| LQ1P6B□□ | 3/4" |
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1.チューブ接続は、専用工具にて行ってください。
2.ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,936円 ( 2,130円 ) | 5日目 |
2,628円 ( 2,891円 ) | 在庫品1日目当日出荷可能 |
3,409円 ( 3,750円 ) | 6日目 |
4,162円 ( 4,578円 ) | 39日目 |
4,323円 ( 4,755円 ) | 6日目 |
7,393円 ( 8,132円 ) | 19日目 |
9,011円 ( 9,912円 ) | 39日目 |
詳細情報
基本情報
200℃対応のふっ素樹脂継手、パネルマウントユニオン。
【特長】
・独自のアイデアで開発された4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。
・位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
・チューブサイズの変更が可能。
・省スペース、省配管工数。
商品担当おすすめ
よくあるご質問（FAQ）
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
