ふっ素樹脂製管継手 ハイパーフィッティング LQ1シリーズ ユニオンティ LQ1T インチサイズ

通常単価(税別)
2,1629,809
税込単価
2,37810,790

ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が15型番あります。
数量:

商品情報

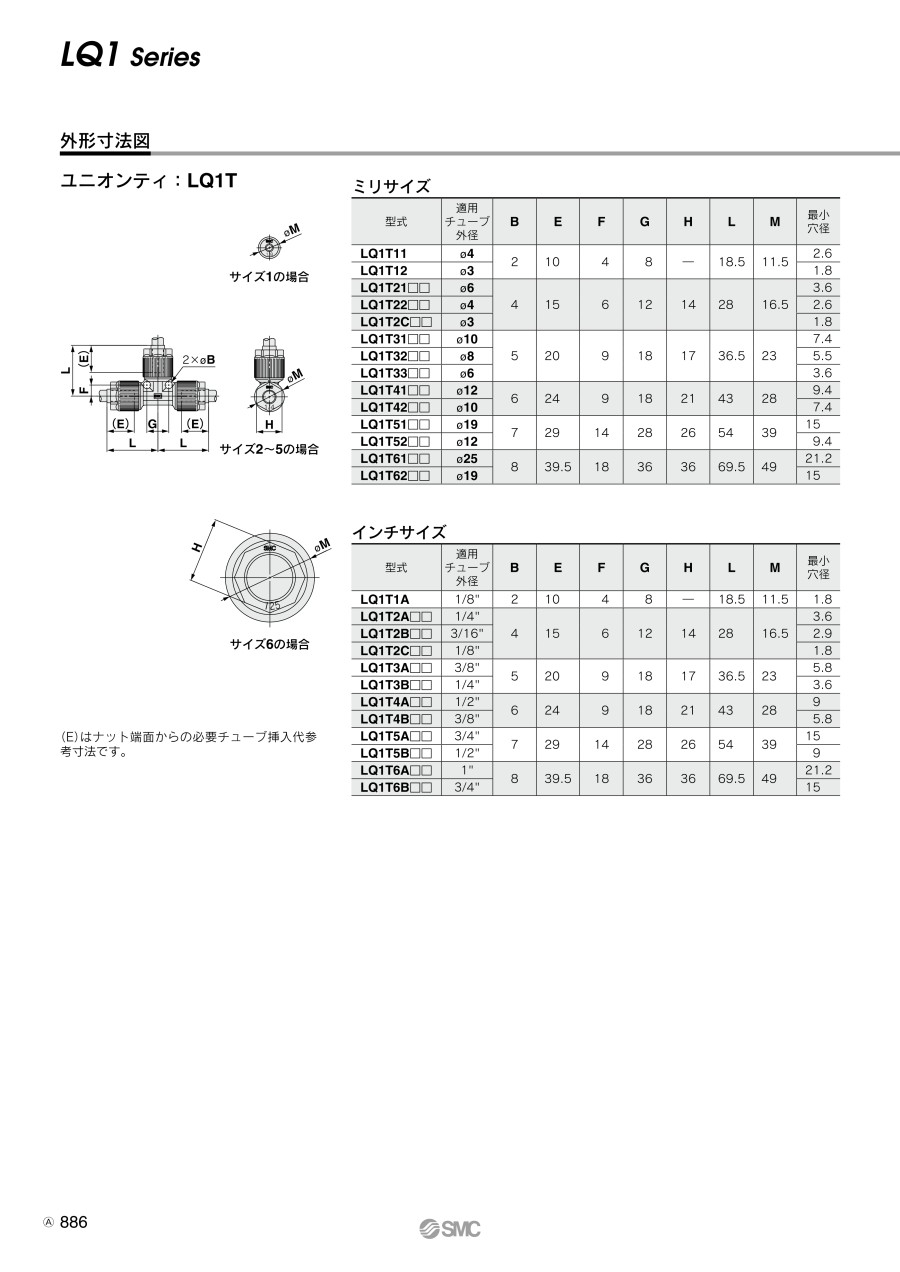

外形図

ユニオンティ LQ1Tの寸法図

※(E)はナット端面からの必要チューブ挿入代参考寸法です。

サイズ1の場合の寸法図

サイズ1の場合

サイズ2~5の場合の寸法図

サイズ2~5の場合

サイズ6の場合の寸法図

サイズ6の場合

製品仕様

ユニオンティ LQ1Tの外観

製品仕様

項目型番
LQ1□10LQ1□20LQ1□30LQ1□40LQ1□50LQ1□60
材質New PFA注)
最高使用圧力(20℃の時)1.0MPa
耐圧力耐圧および耐熱性能曲線をご参照ください。
使用温度0~+200℃

注)受注生産品は継手本体がPTFEとなります。

規格表

適用チューブ外径以外単位:mm
型番適用チューブ外径BEFGHLM最小穴径
LQ1T1A1/8"21048-18.511.51.8
LQ1T2A□□1/4"415612142816.53.6
LQ1T2B□□3/16"2.9
LQ1T2C□□1/8"1.8
LQ1T3A□□3/8"5209181736.5235.8
LQ1T3B□□1/4"3.6
LQ1T4A□□1/2"6249182143289
LQ1T4B□□3/8"5.8
LQ1T5A□□3/4"729142826543915
LQ1T5B□□1/2"9
LQ1T6A□□1"839.518363669.54921.2
LQ1T6B□□3/4"15

商品特長詳細

耐圧および耐熱性能

ユニオンティ LQ1Tの耐圧および耐熱性能

線の種類

  • 太線:1/8"・3/16"・1/4"チューブ
  • 細線:1/2"チューブ
  • 太点線:3/8"チューブ
  • 細点線:3/4"・1"チューブ

注意・禁止事項

注意

チューブ接続時の専用工具使用例

チューブ接続時の専用工具使用例

1. チューブ接続は、専用工具にて行ってください。

ボディサイズトルク(N・m)
20.3~0.4
30.8~1.0
41.0~1.2
52.5~3.0
65.5~6.0

注)ボディサイズ1は手締めにて締付けてください。

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。
なおナットが回らなければ締付けが十分な状態です。また左記配管時の適正締付トルクをご参照ください。

型番リスト

表示件数

接続種類

管・管同径 接続種類

管・管違径 接続種類

適用チューブ外径(mm) D2

適用チューブ外径(インチ) D2

適用チューブ外径(インチ) D(D1)

梱包

ボディサイズ

最小発注数量
管⇔管同径接続
ユニオンティ
-
-
-
1/8
クリーン梱包 class M3.5相当
1
1個
管⇔管同径接続
ユニオンティ
-
-
-
1/4
クリーン梱包 class M3.5相当
2
1個
管⇔管違径接続
-
レデューシングユニオンティ
-
1/4
3/16
標準梱包 class M5.5相当
2
1個
管⇔管同径接続
ユニオンティ
-
-
-
3/8
クリーン梱包 class M3.5相当
3
1個
管⇔管同径接続
ユニオンティ
-
-
-
3/8
標準梱包 class M5.5相当
3
1個
管⇔管違径接続
-
レデューシングユニオンティ
6
-
1/4
クリーン梱包 class M3.5相当
3
1個
管⇔管同径接続
ユニオンティ
-
-
-
1/2
クリーン梱包 class M3.5相当
4
1個
管⇔管違径接続
-
レデューシングユニオンティ
-
3/8
1/2
クリーン梱包 class M3.5相当
4
1個
管⇔管同径接続
ユニオンティ
-
-
-
1/2
標準梱包 class M5.5相当
4
1個
管⇔管同径接続
ユニオンティ
-
-
-
3/8
クリーン梱包 class M3.5相当
4
1個
管⇔管違径接続
-
レデューシングユニオンティ
-
1/2
3/8
クリーン梱包 class M3.5相当
4
1個
管⇔管違径接続
-
レデューシングユニオンティ
12
-
3/8
標準梱包 class M5.5相当
4
1個
管⇔管同径接続
ユニオンティ
-
-
-
3/8
標準梱包 class M5.5相当
4
1個
管⇔管同径接続
ユニオンティ
-
-
-
3/4
クリーン梱包 class M3.5相当
5
1個
管⇔管同径接続
ユニオンティ
-
-
-
1/2
クリーン梱包 class M3.5相当
5
1個
通常単価(税別) (税込単価)
通常出荷日
2,162
( 2,378 )
在庫品1日目当日出荷可能
2,963
( 3,259 )
在庫品1日目当日出荷可能
3,693
( 4,062 )
39日目
4,561
( 5,017 )
在庫品1日目当日出荷可能
4,565
( 5,022 )
在庫品1日目当日出荷可能
4,560
( 5,016 )
39日目
5,694
( 6,263 )
6日目
5,694
( 6,263 )
6日目
5,700
( 6,270 )
在庫品1日目当日出荷可能
5,694
( 6,263 )
在庫品1日目当日出荷可能
5,694
( 6,263 )
6日目
7,131
( 7,844 )
39日目
5,698
( 6,268 )
39日目
9,809
( 10,790 )
6日目
9,809
( 10,790 )
6日目

詳細情報

基本情報

ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂継手。
【特長】
・4重シール構造(PAT.)によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・チューブの曲げ、変形に強く、チューブサポートにより、サイドロードに強い。
・ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・200℃対応。台形ねじのため、ナットの斜め入れがない。
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ふっ素樹脂製管継手 ハイパーフィッティング LQ1シリーズ ユニオンティ LQ1T インチサイズのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

QLQ1/LQ3を配管する際には、専用治具が必要なのか?
A
LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
QLQ1用の専用工具でインチサイズの施工はできるか?
A
インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
