ふっ素樹脂製管継手 ハイパーフィッティング LQ1シリーズ ユニオンエルボ LQ1E ミリサイズ
- 通常単価(税別)
- 1,988円～17,315円
- 税込単価
- 2,187円～19,047円
ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報

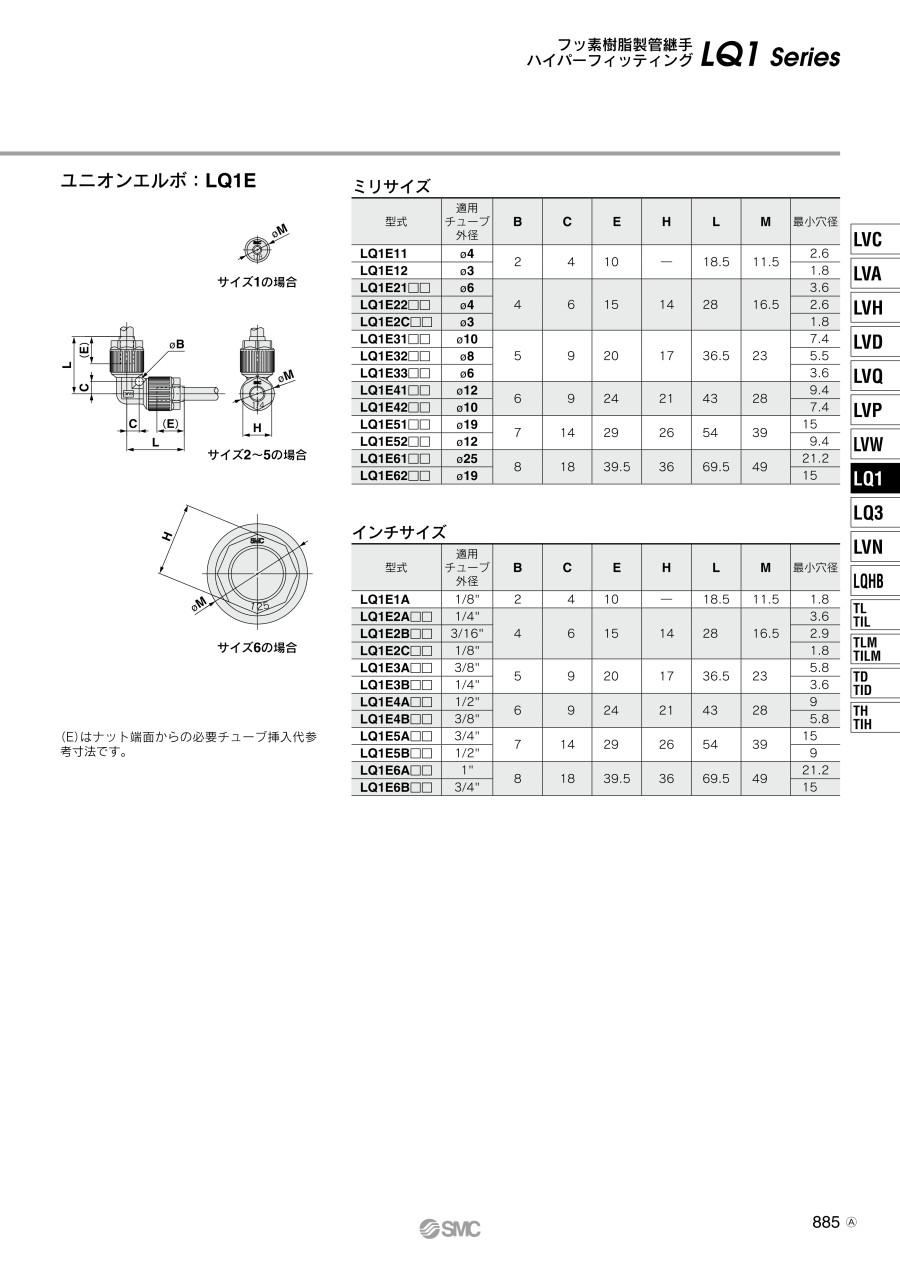

外形図
※（E）はナット端面からの必要チューブ挿入代参考寸法です。
サイズ1の場合
サイズ2～5の場合
サイズ6の場合
製品仕様
製品仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA注） | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
注）受注生産品は継手本体がPTFEとなります。
規格表
| 型番 | 適用チューブ外径 | B | C | E | H | L | M |
|---|---|---|---|---|---|---|---|
| LQ1E11 | φ4 | 2 | 4 | 10 | - | 18.5 | 11.5 |
| LQ1E12 | φ3 | ||||||
| LQ1E21□□ | φ6 | 4 | 6 | 15 | 14 | 28 | 16.5 |
| LQ1E22□□ | φ4 | ||||||
| LQ1E2C□□ | φ3 | ||||||
| LQ1E31□□ | φ10 | 5 | 9 | 20 | 17 | 36.5 | 23 |
| LQ1E32□□ | φ8 | ||||||
| LQ1E33□□ | φ6 | ||||||
| LQ1E41□□ | φ12 | 6 | 9 | 24 | 21 | 43 | 28 |
| LQ1E42□□ | φ10 | ||||||
| LQ1E51□□ | φ19 | 7 | 14 | 29 | 26 | 54 | 39 |
| LQ1E52□□ | φ12 | ||||||
| LQ1E61□□ | φ25 | 8 | 18 | 39.5 | 36 | 69.5 | 49 |
| LQ1E62□□ | φ19 |
商品特長詳細
耐圧および耐熱性能
線の種類
- 太線：φ4（直径4mm）・φ6（直径6mm）チューブ
- 細線：φ12（直径12mm）チューブ
- 太点線：φ10（直径10mm）チューブ
- 細点線：φ19（直径19mm）チューブ
注意・禁止事項
注意
チューブ接続時の専用工具使用例
1. チューブ接続は、専用工具にて行ってください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。
なおナットが回らなければ締付けが十分な状態です。また左記配管時の適正締付トルクをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,804円 ( 3,084円 ) | 39日目 |
1,988円 ( 2,187円 ) | 6日目 |
2,945円 ( 3,240円 ) | 在庫品1日目当日出荷可能 |
3,408円 ( 3,749円 ) | 在庫品1日目当日出荷可能 |
4,222円 ( 4,644円 ) | 6日目 |
6,318円 ( 6,950円 ) | 在庫品1日目当日出荷可能 |
8,845円 ( 9,730円 ) | 6日目 |
17,315円 ( 19,047円 ) | 6日目 |
4,222円 ( 4,644円 ) | 6日目 |
4,222円 ( 4,644円 ) | 6日目 |
4,021円 ( 4,423円 ) | 6日目 |
3,986円 ( 4,385円 ) | 在庫品1日目当日出荷可能 |
4,321円 ( 4,753円 ) | 39日目 |
詳細情報
基本情報
ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂継手。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮します
・液溜を極小にして液置換特性に優れている
・ナットのシールロックによる緩み止め機構
・台形ねじにより高トルクによる施工が可能
・チューブの曲げ、変形に強い
・チューブサポートにより、サイドロードに強い
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要
・200℃対応
・台形ねじのため、ナットの斜め入れがない
・レジューサ方式によりボディの変更なくチューブサイズの交換が可能
・レジューサ方式により継手の種類や在庫の削減が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。 - 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
