SMC

ふっ素樹脂製管継手 LQ1シリーズフィメイルブランチティミリサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 3,755円～28,485円

税込単価: 4,131円～31,334円

200℃対応のふっ素樹脂継手、フィメイルブランチティ。【特長】・4重シール構造...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
ねじ・管分岐接続種類
めねじブランチティ
最高使用温度 (℃)
200

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

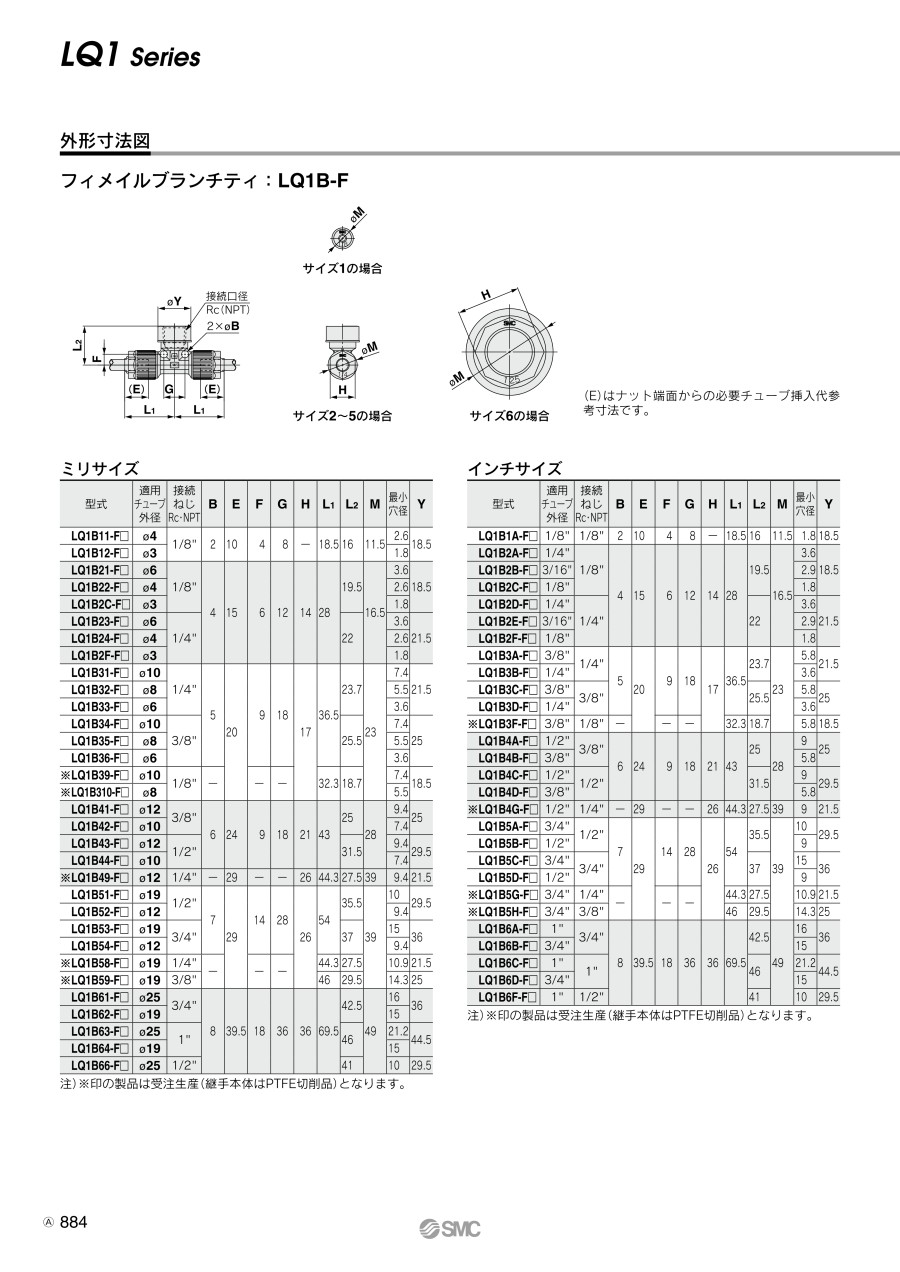

外形図

（E）：ナット端面からの必要チューブ挿入代参考寸法

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

製品仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA^注）
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～+200℃

注）受注生産品は継手本体がPTFEとなります。

シリーズ

シリーズ		サイズ	管接続口径							チューブ外径
			管接続口径							ミリサイズ
			なし	1/8"	1/4"	3/8"	1/2"	3/4	1"	φ3	φ4	φ6	φ8	φ10	φ12	φ19	φ25
ブランチティLQ1B	フィメイル	1	-	○	-	-	-	-	-	○	○	-	-	-	-	-	-
		2	-	○	○	-	-	-	-	●	●	○	-	-	-	-	-
		3	-	○	○	○	-	-	-	-	-	●	●	○	-	-	-
		4	-	-	○	○	○	-	-	-	-	-	-	●	○	-	-
		5	-	-	○	○	○	○	-	-	-	-	-	-	●	○	-
		6	-	-	-	-	○	○	○	-	-	-	-	-	-	●	○

注）○：基準サイズ、●：レジューサ付

規格表

単位：mm

型番	適用チューブ外径	接続ねじRc・NPT	B	E	F	G	H	L₁	L₂	M	Y
LQ1B11-F□	φ4	1/8"	2	10	4	8	-	18.5	16	11.5	18.5
LQ1B12-F□	φ3	1/8"	2	10	4	8	-	18.5	16	11.5	18.5
LQ1B21-F□	φ6	1/8"	4	15	6	12	14	28	19.5	16.5	18.5
LQ1B22-F□	φ4
LQ1B2C-F□	φ3
LQ1B23-F□	φ6	1/4"							22		21.5
LQ1B24-F□	φ4
LQ1B2F-F□	φ3
LQ1B31-F□	φ10	1/4"	5	20	9	18	17	36.5	23.7	23	21.5
LQ1B32-F□	φ8
LQ1B33-F□	φ6
LQ1B34-F□	φ10	3/8"							25.5		25
LQ1B35-F□	φ8
LQ1B36-F□	φ6
※LQ1B39-F□	φ10	1/8"	-		-	-		32.3	18.7		18.5
※LQ1B310-F□	φ8	1/8"	-		-	-		32.3	18.7		18.5

※ その他の型番についてはカタログをご参照ください。

注）※印の製品は、継手本体はPTFE切削品となります。

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
2	0.3～0.4
3	0.8～1.0
4	1.0～1.2
5	2.5～3.0
6	5.5～6.0

注）ボディサイズ1は手締めにて締付けてください。

型番リスト

表示件数

型番

本体材質	接続種類	適用チューブ外径(mm) D(D1)	適用チューブ外径(mm) D2	適用チューブ外径(インチ) D2	接続ねじの種類 M(M1)	接続ねじの呼び M(M1)	梱包	ボディサイズ	最小発注数量

PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	3	6	-	Rc	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	6	-	-	Rc	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	8	-	-	NPT(めねじ）	3/8B(10A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	10	-	-	NPT(めねじ）	1/2B(15A)	クリーン梱包 class M3.5相当	4	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	19	-	-	Rc	1/2B(15A)	クリーン梱包 class M3.5相当	5	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	25	-	-	NPT(めねじ）	1B(25A)	クリーン梱包 class M3.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	-	1/4	NPT(めねじ）	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	3	-	Rc	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	4	3	-	NPT(めねじ）	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	4	3	-	Rc	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	4	3	-	Rc	1/4B(8A)	標準梱包 class M5.5相当	2	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	-	3/8	NPT(めねじ）	1/8B(6A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	8	-	Rc	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	6	-	Rc	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	-	1/4	NPT(めねじ）	3/8B(10A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	-	1/4	NPT(めねじ）	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	8	-	Rc	1/8B(6A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	-	3/8	NPT(めねじ）	3/8B(10A)	標準梱包 class M5.5相当	4	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	12	-	1/2	Rc	1/4B(8A)	標準梱包 class M5.5相当	4	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	25	19	-	Rc	3/4B(20A)	クリーン梱包 class M3.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	25	-	3/4	NPT(めねじ）	3/4B(20A)	標準梱包 class M5.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	25	19	-	NPT(めねじ）	1B(25A)	標準梱包 class M5.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	25	-	3/4	NPT(めねじ）	1B(25A)	標準梱包 class M5.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	19	-	1	Rc	1B(25A)	標準梱包 class M5.5相当	6	1個

通常単価(税別) (税込単価)	通常出荷日

4,701円 ( 5,171円 )	19日目
3,995円 ( 4,395円 )	3日目
5,943円 ( 6,537円 )	19日目
6,152円 ( 6,767円 )	19日目
10,368円 ( 11,405円 )	6日目
18,138円 ( 19,952円 )	19日目
3,755円 ( 4,131円 )	19日目
4,701円 ( 5,171円 )	19日目
4,701円 ( 5,171円 )	19日目
3,755円 ( 4,131円 )	19日目
4,701円 ( 5,171円 )	19日目
21,497円 ( 23,647円 )	19日目
4,555円 ( 5,011円 )	19日目
4,898円 ( 5,388円 )	6日目
5,943円 ( 6,537円 )	19日目
4,555円 ( 5,011円 )	19日目
21,497円 ( 23,647円 )	19日目
7,891円 ( 8,680円 )	19日目
28,485円 ( 31,334円 )	19日目
18,138円 ( 19,952円 )	19日目
20,374円 ( 22,411円 )	19日目
20,374円 ( 22,411円 )	19日目
20,374円 ( 22,411円 )	19日目
20,374円 ( 22,411円 )	19日目

詳細情報

基本情報

基本情報

200℃対応のふっ素樹脂継手、フィメイルブランチティ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手 LQ1シリーズフィメイルブランチティミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
