ふっ素樹脂製管継手 LQ1シリーズメイルブランチティミリサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 2,952円～21,415円

税込単価: 3,247円～23,557円

ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能なふっ素樹脂...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
ねじ・管分岐接続種類
おねじブランチティ
最高使用温度 (℃)
200

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

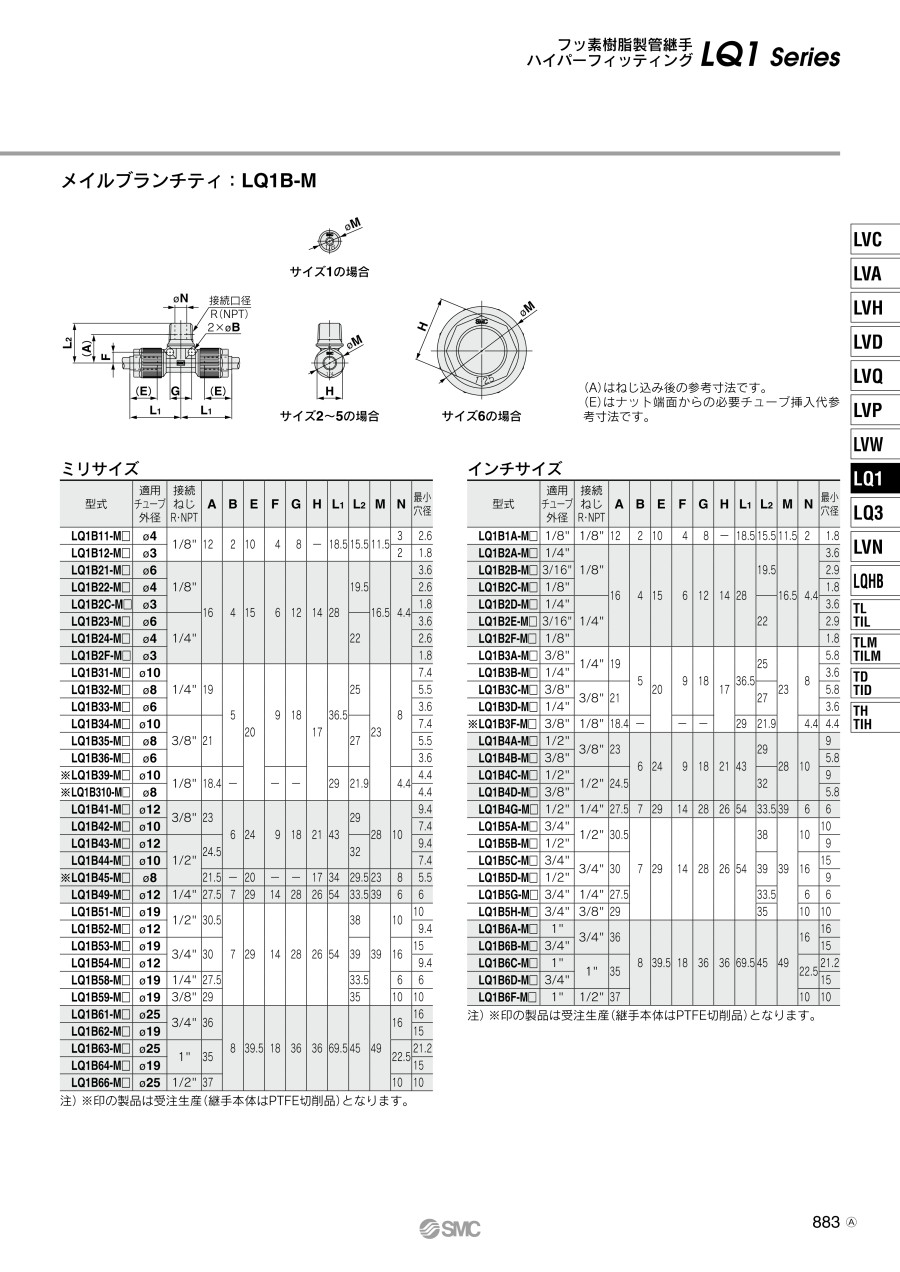

外形図

（A）はねじ込み後の参考寸法です。
（E）はナット端面からの必要チューブ挿入代参考寸法です。

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

規格表

単位：mm

型番	適用チューブ外径	接続ねじR・NPT	A	B	E	F	G	H	L₁	L₂	M
LQ1B11-M□	φ4	1/8"	12	2	10	4	8	-	18.5	15.5	11.5
LQ1B12-M□	φ3	1/8"	12	2	10	4	8	-	18.5	15.5	11.5
LQ1B21-M□	φ6	1/8"	16	4	15	6	12	14	28	19.5	16.5
LQ1B22-M□	φ4
LQ1B2C-M□	φ3
LQ1B23-M□	φ6	1/4"								22
LQ1B24-M□	φ4
LQ1B2F-M□	φ3
LQ1B31-M□	φ10	1/4"	19	5	20	9	18	17	36.5	25	23
LQ1B32-M□	φ8
LQ1B33-M□	φ6
LQ1B34-M□	φ10	3/8"	21							27
LQ1B35-M□	φ8
LQ1B36-M□	φ6
※LQ1B39-M□	φ10	1/8"	18.4	-		-	-		29	21.9
※LQ1B310-M□	φ8	1/8"	18.4	-		-	-		29	21.9
LQ1B41-M□	φ12	3/8"	23	6	24	9	18	21	43	29	28
LQ1B42-M□	φ10	3/8"	23							29
LQ1B43-M□	φ12	1/2"	24.5							32
LQ1B44-M□	φ10		24.5							32
※LQ1B45-M□	φ8		21.5	-	20	-	-	17	34	29.5	23
LQ1B49-M□	φ12	1/4"	27.5	7	29	14	28	26	54	33.5	39
LQ1B51-M□	φ19	1/2"	30.5	7	29	14	28	26	54	38	39
LQ1B52-M□	φ12	1/2"	30.5							38
LQ1B53-M□	φ19	3/4"	30							39
LQ1B54-M□	φ12	3/4"	30							39
LQ1B58-M□	φ19	1/4"	27.5							33.5
LQ1B59-M□	φ19	3/8"	29							35
LQ1B61-M□	φ25	3/4"	36	8	39.5	18	36	36	69.5	45	49
LQ1B62-M□	φ19	3/4"	36
LQ1B63-M□	φ25	1"	35
LQ1B64-M□	φ19	1"	35
LQ1B66-M□	φ25	1/2"	37

注）※印の製品は、継手本体はPTFE切削品となります。
