ふっ素樹脂製管継手ハイパーフィッティング LQ1シリーズメイルランティ LQ1R-M ミリサイズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 3,195円～21,415円

税込単価: 3,515円～23,557円

4重シール構造のふっ素樹脂継手。【特長】・4重シール構造（PAT.）によって、...

詳細情報を確認する

チューブサイズ規格
メートル系
種類
継手本体
ねじ・管分岐接続種類
おねじランティ
最高使用温度 (℃)
200

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

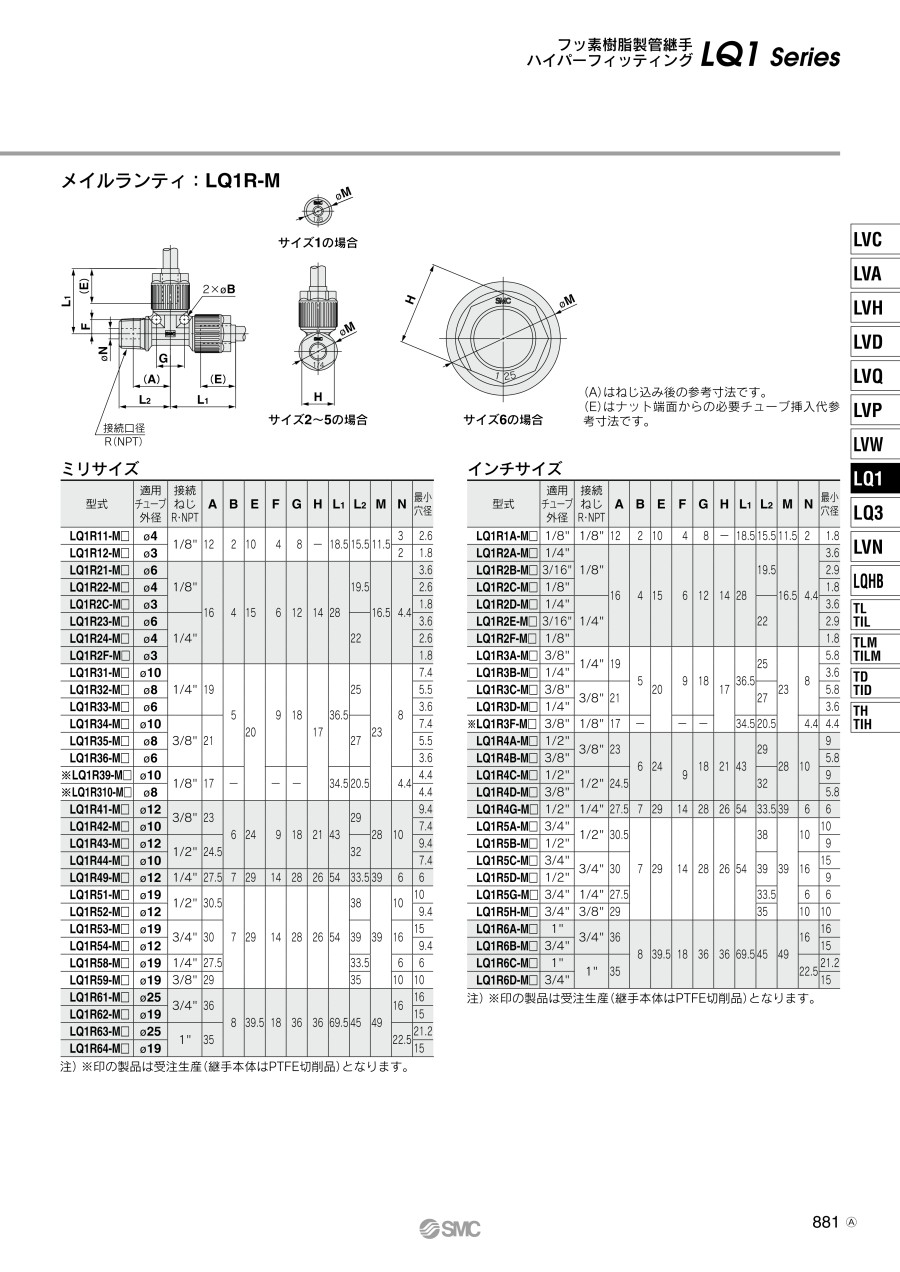

外形図

（A）はねじ込み後の参考寸法です。
（E）はナット端面からの必要チューブ挿入代参考寸法です。

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

製品仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA^注）
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～+200℃

注）受注生産品は継手本体がPTFEとなります。

規格表

型番	適用チューブ外径	接続ねじR・NPT	A	B	E	F	G	H	L₁	L₂	M
LQ1R11-M□	φ4	1/8"	12	2	10	4	8	-	18.5	15.5	11.5
LQ1R12-M□	φ3	1/8"	12	2	10	4	8	-	18.5	15.5	11.5
LQ1R21-M□	φ6	1/8"	16	4	15	6	12	14	28	19.5	16.5
LQ1R22-M□	φ4
LQ1R2C-M□	φ3
LQ1R23-M□	φ6	1/4"								22
LQ1R24-M□	φ4
LQ1R2F-M□	φ3
LQ1R31-M□	φ10	1/4"	19	5	20	9	18	17	36.5	25	23
LQ1R32-M□	φ8
LQ1R33-M□	φ6
LQ1R34-M□	φ10	3/8"	21							27
LQ1R35-M□	φ8
LQ1R36-M□	φ6
※LQ1R39-M□	φ10	1/8"	17	-		-	-		34.5	20.5
※LQ1R310-M□	φ8	1/8"	17	-		-	-		34.5	20.5
LQ1R41-M□	φ12	3/8"	23	6	24	9	18	21	43	29	28
LQ1R42-M□	φ10	3/8"	23							29
LQ1R43-M□	φ12	1/2"	24.5							32
LQ1R44-M□	φ10	1/2"	24.5							32
LQ1R49-M□	φ12	1/4"	27.5	7	29	14	28	26	54	33.5	39
LQ1R51-M□	φ19	1/2"	30.5	7	29	14	28	26	54	38	39
LQ1R52-M□	φ12	1/2"	30.5							38
LQ1R53-M□	φ19	3/4"	30							39
LQ1R54-M□	φ12	3/4"	30							39
LQ1R58-M□	φ19	1/4"	27.5							33.5
LQ1R59-M□	φ19	3/8"	29							35
LQ1R61-M□	φ25	3/4"	36	8	39.5	18	36	36	69.5	45	49
LQ1R62-M□	φ19	3/4"	36
LQ1R63-M□	φ25	1"	35
LQ1R64-M□	φ19	1"	35

注）※印の製品は、継手本体はPTFE切削品となります。

商品特長詳細

耐圧および耐熱性能

型番リスト

表示件数

型番

本体材質	接続種類	適用チューブ外径(mm) D(D1)	適用チューブ外径(mm) D2	適用チューブ外径(インチ) D2	接続ねじの種類 M(M1)	接続ねじの呼び M(M1)	梱包	ボディサイズ	最小発注数量

PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	3	6	-	R	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	3	-	-	R	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	6	-	-	R	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	6	-	-	R	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	6	-	-	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	8	-	-	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	12	-	-	NPT(おねじ）	3/8B(10A)	クリーン梱包 class M3.5相当	4	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	12	-	-	NPT(おねじ）	1/2B(15A)	標準梱包 class M5.5相当	5	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（同径）	19	-	-	R	1B(25A)	標準梱包 class M5.5相当	6	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	-	3/16	R	1/8B(6A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	4	3	-	NPT(おねじ）	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	-	3/16	R	1/4B(8A)	標準梱包 class M5.5相当	2	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	3	-	R	1/4B(8A)	標準梱包 class M5.5相当	2	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	-	3/8	R	1/8B(6A)	標準梱包 class M5.5相当	3	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	-	3/8	NPT(おねじ）	1/8B(6A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	8	-	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	-	3/8	R	1/4B(8A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	-	3/8	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	10	-	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	6	10	-	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	10	-	R	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	8	-	3/8	R	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
PTFE	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	10	-	3/8	NPT(おねじ）	1/8B(6A)	標準梱包 class M5.5相当	3	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	12	-	1/2	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	4	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	19	12	-	R	1/2B(15A)	クリーン梱包 class M3.5相当	5	1個
PFA	[ねじ⇔管分岐] ねじ⇔管分岐（違径）	19	-	3/4	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	5	1個

通常単価(税別) (税込単価)	通常出荷日

3,828円 ( 4,211円 )	39日目
3,828円 ( 4,211円 )	39日目
3,195円 ( 3,515円 )	19日目
3,231円 ( 3,554円 )	3日目
3,195円 ( 3,515円 )	6日目
4,103円 ( 4,513円 )	5日目
5,361円 ( 5,897円 )	39日目
11,630円 ( 12,793円 )	39日目
21,400円 ( 23,540円 )	39日目
3,828円 ( 4,211円 )	39日目
3,195円 ( 3,515円 )	39日目
3,828円 ( 4,211円 )	39日目
3,828円 ( 4,211円 )	39日目
21,415円 ( 23,557円 )	39日目
21,415円 ( 23,557円 )	39日目
4,103円 ( 4,513円 )	39日目
4,859円 ( 5,345円 )	39日目
4,103円 ( 4,513円 )	39日目
4,103円 ( 4,513円 )	39日目
4,103円 ( 4,513円 )	39日目
4,103円 ( 4,513円 )	39日目
4,103円 ( 4,513円 )	39日目
21,032円 ( 23,135円 )	39日目
16,148円 ( 17,763円 )	39日目
9,123円 ( 10,035円 )	39日目
11,691円 ( 12,860円 )	39日目

詳細情報

基本情報

基本情報

4重シール構造のふっ素樹脂継手。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮。
・液溜を極小にして液置換特性に優れている。
・200℃対応
・台形ねじにより高トルクによる施工が可能。ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブサポートにより、サイドロードに強い。
・ナット締付けには、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
