ふっ素樹脂製管継手 LQ1シリーズ フィメイルエルボ インチサイズ
- 通常単価(税別)
- 2,749円～14,772円
- 税込単価
- 3,024円～16,249円
200℃対応のふっ素樹脂継手、フィメイルエルボ。【特長】・4重シール構造（PA...
詳細情報を確認する商品情報

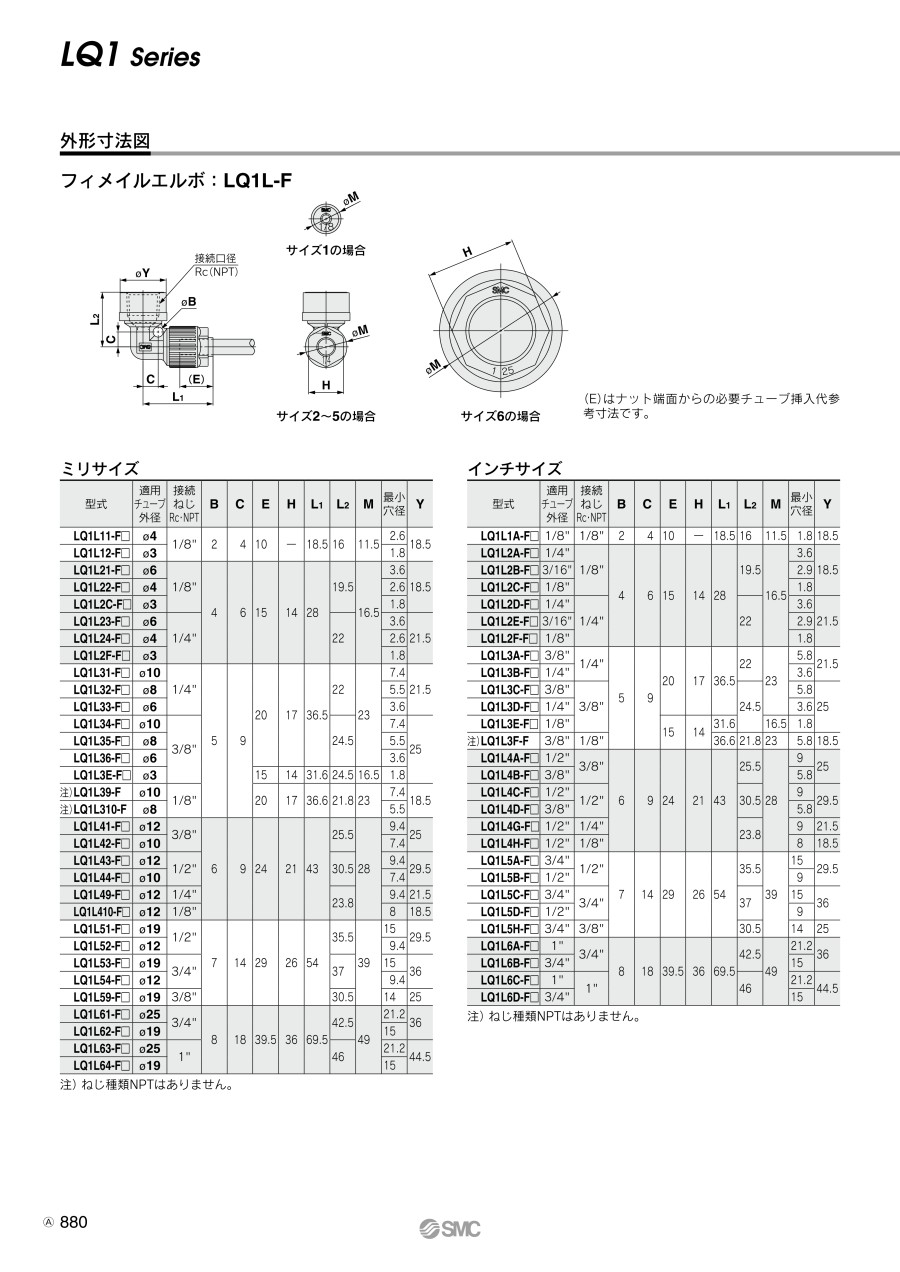

外形図
（E）：ナット端面からの必要チューブ挿入代参考寸法
サイズ1の場合
サイズ2～5の場合
サイズ6の場合
製品仕様
仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
シリーズ
| シリーズ | サイズ | 管接続口径 | チューブ外径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチサイズ | ||||||||||||||||
| なし | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/8" | 3/16" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | |||
| エルボ LQ1L | フィメイル | 1 | - | ○ | - | - | - | - | - | ○ | - | - | - | - | - | - |
| 2 | - | ○ | ○ | - | - | - | - | ● | ● | ○ | - | - | - | - | ||
| 3 | - | ○ | ○ | ○ | - | - | - | ● | - | ● | ○ | - | - | - | ||
| 4 | - | ○ | ○ | ○ | ○ | - | - | - | - | - | ● | ○ | - | - | ||
| 5 | - | - | - | ○ | ○ | ○ | - | - | - | - | - | ● | ○ | - | ||
| 6 | - | - | - | - | - | ○ | ○ | - | - | - | - | - | ● | ○ | ||
注）○：基準サイズ、●：レジューサ付
規格表
| 型番 | 適用チューブ外径 | 接続ねじRc・NPT | B | C | E | H | L1 | L2 | M | Y |
|---|---|---|---|---|---|---|---|---|---|---|
| LQ1L1A-F□ | 1/8" | 1/8" | 2 | 4 | 10 | — | 18.5 | 16 | 11.5 | 18.5 |
| LQ1L2A-F□ | 1/4" | 1/8" | 4 | 6 | 15 | 14 | 28 | 19.5 | 16.5 | 18.5 |
| LQ1L2B-F□ | 3/16" | |||||||||
| LQ1L2D-F□ | 1/4" | 1/4" | 22 | 21.5 | ||||||
| LQ1L2E-F□ | 3/16" | |||||||||
| LQ1L3A-F□ | 3/8" | 1/4" | 5 | 9 | 20 | 17 | 36.5 | 22 | 23 | 21.5 |
| LQ1L3B-F□ | 1/4" | |||||||||
| LQ1L3C-F□ | 3/8" | 3/8" | 24.5 | 25 | ||||||
| LQ1L3D-F□ | 1/4" | |||||||||
| LQ1L3F-F□ | 3/8" | 1/8" | 15 | 14 | 36.6 | 21.8 | 23 | 18.5 | ||
| LQ1L4A-F□ | 1/2" | 3/8" | 6 | 9 | 24 | 21 | 43 | 25.5 | 28 | 25 |
| LQ1L4B-F□ | 3/8" | |||||||||
| LQ1L4C-F□ | 1/2" | 1/2" | 30.5 | 29.5 | ||||||
| LQ1L4D-F□ | 3/8" | |||||||||
| LQ1L4G-F□ | 1/2" | 1/4" | 23.8 | 21.5 | ||||||
| LQ1L4H-F□ | 1/2" | 1/8" | 18.5 | |||||||
| LQ1L5A-F□ | 3/4" | 1/2" | 7 | 14 | 29 | 26 | 54 | 35.5 | 39 | 29.5 |
| LQ1L5B-F□ | 1/2" | |||||||||
| LQ1L5C-F□ | 3/4" | 3/4" | 37 | 36 | ||||||
| LQ1L5D-F□ | 1/2" | |||||||||
| LQ1L5H-F□ | 3/4" | 3/8" | 30.5 | 25 | ||||||
| LQ1L6A-F□ | 1" | 3/4" | 8 | 18 | 39.5 | 36 | 69.5 | 42.5 | 49 | 36 |
| LQ1L6B-F□ | 3/4" | |||||||||
| LQ1L6C-F□ | 1" | 1" | 46 | 44.5 | ||||||
| LQ1L6D-F□ | 3/4" |
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1. チューブ接続は、専用工具にて行ってください。
2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,749円 ( 3,024円 ) | 39日目 |
2,749円 ( 3,024円 ) | 39日目 |
4,014円 ( 4,415円 ) | 39日目 |
3,289円 ( 3,618円 ) | 39日目 |
4,902円 ( 5,392円 ) | 39日目 |
5,747円 ( 6,322円 ) | 39日目 |
5,747円 ( 6,322円 ) | 39日目 |
14,772円 ( 16,249円 ) | 39日目 |
詳細情報
基本情報
200℃対応のふっ素樹脂継手、フィメイルエルボ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
商品担当おすすめ
よくあるご質問（FAQ）
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
