ふっ素樹脂製管継手 LQ1シリーズフィメイルコネクタミリサイズ

カタログ |

通常単価(税別): 2,622円～6,841円

税込単価: 2,884円～7,525円

通常出荷日：在庫品1日目～39日目一部当日出荷可能

200℃対応のふっ素樹脂継手、フィメイルコネクタ。【特長】・4重シール構造（PAT.）によって、高いシ...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

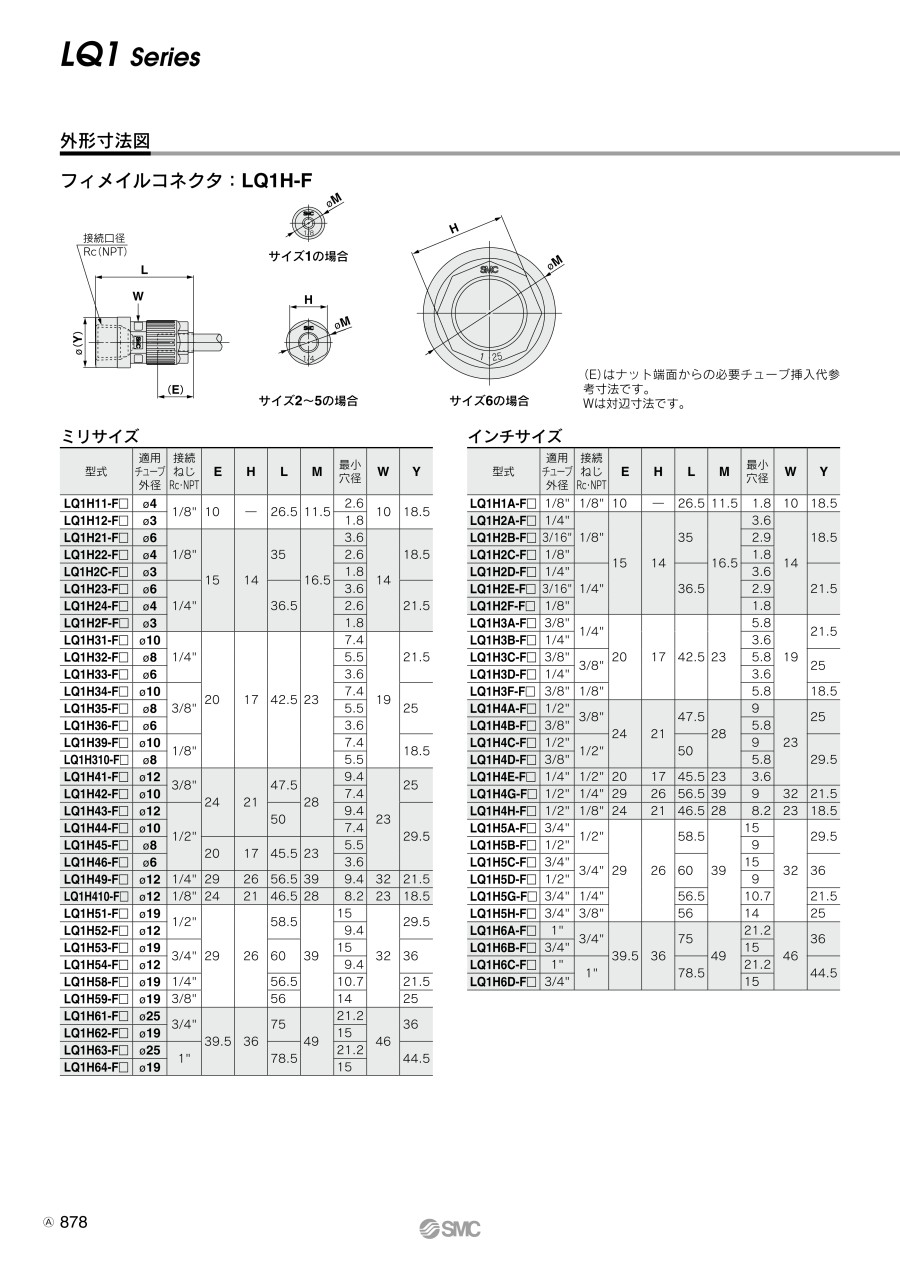

外形図

（E）：ナット端面からの必要チューブ挿入代参考寸法
W：対辺寸法

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

製品仕様

仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～+200℃

シリーズ

シリーズ		サイズ	管接続口径							チューブ外径
			管接続口径							ミリサイズ
			なし	1/8"	1/4"	3/8"	1/2"	3/4"	1"	φ3	φ4	φ6	φ8	φ10	φ12	φ19	φ25
コネクタ LQ1H	フィメイル	1	-	○	-	-	-	-	-	○	○	-	-	-	-	-	-
		2	-	○	○	-	-	-	-	●	●	○	-	-	-	-	-
		3	-	○	○	○	-	-	-	-	-	●	●	○	-	-	-
		4	-	○	○	○	○	-	-	-	-	●	●	●	○	-	-
		5	-	-	○	○	○	○	-	-	-	-	-	-	●	○	-
		6	-	-	-	-	-	○	○	-	-	-	-	-	-	●	○

注）○：基準サイズ、●：レジューサ付

規格表

単位：mm

型番	適用チューブ外径	接続ねじRc・NPT	E	H	L	M	W	Y
LQ1H11-F□	φ4	1/8"	10	-	26.5	11.5	10	18.5
LQ1H12-F□	φ3	1/8"	10	-	26.5	11.5	10	18.5
LQ1H21-F□	φ6	1/8"	15	14	35	16.5	14	18.5
LQ1H22-F□	φ4
LQ1H2C-F□	φ3
LQ1H23-F□	φ6	1/4"			36.5			21.5
LQ1H24-F□	φ4
LQ1H2F-F□	φ3
LQ1H31-F□	φ10	1/4"	20	17	42.5	23	19	21.5
LQ1H32-F□	φ8
LQ1H33-F□	φ6
LQ1H34-F□	φ10	3/8"						25
LQ1H35-F□	φ8
LQ1H36-F□	φ6
LQ1H39-F□	φ10	1/8"						18.5
LQ1H310-F□	φ8	1/8"						18.5

※ その他の型番についてはカタログをご参照ください。
