ふっ素樹脂製管継手 LQ1シリーズ メイルコネクタ インチサイズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,601円～11,366円特別価格
- 税込単価
- 1,761円～12,503円特別価格
200℃対応のふっ素樹脂継手、メイルコネクタ。【特長】・4重シール構造（PAT...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

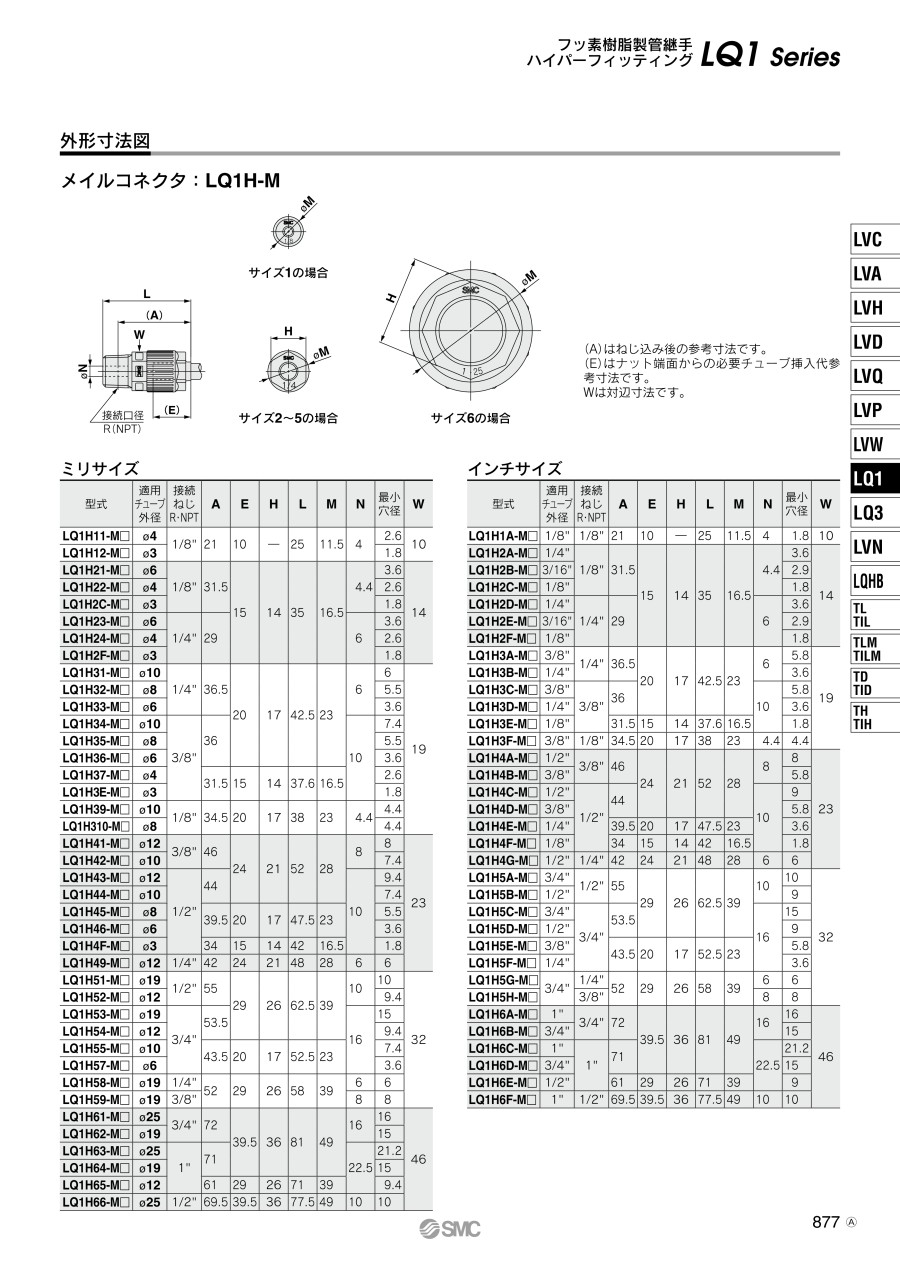

外形図
（A）：ねじ込み後の参考寸法
（E）：ナット端面からの必要チューブ挿入代参考寸法
W：対辺寸法
サイズ1の場合
サイズ2～5の場合
サイズ6の場合
製品仕様
仕様
| 項目 | 型番 | |||||
|---|---|---|---|---|---|---|
| LQ1□10 | LQ1□20 | LQ1□30 | LQ1□40 | LQ1□50 | LQ1□60 | |
| 材質 | New PFA | |||||
| 最高使用圧力（20℃の時） | 1.0MPa | |||||
| 耐圧力 | 耐圧および耐熱性能曲線をご参照ください。 | |||||
| 使用温度 | 0～+200℃ | |||||
シリーズ
| シリーズ | サイズ | 管接続口径 | チューブ外径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチサイズ | ||||||||||||||||
| なし | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/8" | 3/16" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | |||
| コネクタ LQ1H | メイル | 1 | - | ○ | - | - | - | - | - | ○ | - | - | - | - | - | - |
| 2 | - | ○ | ○ | - | - | - | - | ● | ● | ○ | - | - | - | - | ||
| 3 | - | ○ | ○ | ○ | - | - | - | ● | - | ● | ○ | - | - | - | ||
| 4 | - | - | ○ | ○ | ○ | - | - | ● | - | ● | ● | ○ | - | - | ||
| 5 | - | - | ○ | ○ | ○ | ○ | - | - | - | ● | ○ | ● | ○ | - | ||
| 6 | - | - | - | - | ○ | ○ | ○ | - | - | - | - | ● | ● | ○ | ||
注）○：基準サイズ、●：レジューサ付
規格表
| 型番 | 適用チューブ外径 | 接続ねじR・NPT | A | E | H | L | M | W |
|---|---|---|---|---|---|---|---|---|
| LQ1H1A-M□ | 1/8" | 1/8" | 21 | 10 | - | 25 | 11.5 | 10 |
| LQ1H2A-M□ | 1/4" | 1/8" | 31.5 | 15 | 14 | 35 | 16.5 | 14 |
| LQ1H2B-M□ | 3/16" | |||||||
| LQ1H2D-M□ | 1/4" | 1/4" | 29 | |||||
| LQ1H2E-M□ | 3/16" | |||||||
| LQ1H3A-M□ | 3/8" | 1/4" | 36.5 | 20 | 17 | 42.5 | 23 | 19 |
| LQ1H3B-M□ | 1/4" | |||||||
| LQ1H3C-M□ | 3/8" | 3/8" | 36 | |||||
| LQ1H3D-M□ | 1/4" | |||||||
| LQ1H3F-M□ | 3/8" | 1/8" | 34.5 | 20 | 17 | 38 | 23 | |
| LQ1H4A-M□ | 1/2" | 3/8" | 46 | 24 | 21 | 52 | 28 | 23 |
| LQ1H4B-M□ | 3/8" | |||||||
| LQ1H4C-M□ | 1/2" | 1/2" | 44 | |||||
| LQ1H4D-M□ | 3/8" | |||||||
| LQ1H4E-M□ | 1/4" | 39.5 | 20 | 17 | 47.5 | 23 | ||
| LQ1H4G-M□ | 1/2" | 1/4" | 42 | 24 | 21 | 48 | 28 | |
| LQ1H5A-M□ | 3/4" | 1/2" | 55 | 29 | 26 | 62.5 | 39 | 32 |
| LQ1H5B-M□ | 1/2" | |||||||
| LQ1H5C-M□ | 3/4" | 3/4" | 53.5 | |||||
| LQ1H5D-M□ | 1/2" | |||||||
| LQ1H5E-M□ | 3/8" | 43.5 | 20 | 17 | 52.5 | 23 | ||
| LQ1H5F-M□ | 1/4" | |||||||
| LQ1H5G-M□ | 3/4" | 1/4" | 52 | 29 | 26 | 58 | 39 | |
| LQ1H5H-M□ | 3/8" | |||||||
| LQ1H6A-M□ | 1" | 3/4" | 72 | 39.5 | 36 | 81 | 49 | 46 |
| LQ1H6B-M□ | 3/4" | |||||||
| LQ1H6C-M□ | 1" | 1" | 71 | |||||
| LQ1H6D-M□ | 3/4" | |||||||
| LQ1H6E-M□ | 1/2" | 61 | 29 | 26 | 71 | 39 | ||
| LQ1H6F-M□ | 1" | 1/2" | 69.5 | 39.5 | 36 | 77.5 | 49 |
商品特長詳細
耐圧および耐熱性能
注意・禁止事項
注意
1. チューブ接続は、専用工具にて行ってください。
2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。
| ボディサイズ | トルク（N・m） |
|---|---|
| 2 | 0.3～0.4 |
| 3 | 0.8～1.0 |
| 4 | 1.0～1.2 |
| 5 | 2.5～3.0 |
| 6 | 5.5～6.0 |
注）ボディサイズ1は手締めにて締付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,652円 ( 1,817円 ) | 19日目 |
1,819円1,000円 ( 1,100円 ) | 在庫品1日目当日出荷可能 |
2,415円 ( 2,657円 ) | 在庫品1日目当日出荷可能 |
1,981円 ( 2,179円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
2,654円 ( 2,919円 ) | 在庫品1日目当日出荷可能 |
2,156円 ( 2,372円 ) | 19日目 |
2,530円 ( 2,783円 ) | 5日目 |
2,530円 ( 2,783円 ) | 6日目 |
2,530円 ( 2,783円 ) | 6日目 |
3,324円 ( 3,656円 ) | 9日目 |
2,624円 ( 2,886円 ) | 在庫品1日目当日出荷可能 |
2,506円 ( 2,757円 ) | 6日目 |
3,171円 ( 3,488円 ) | 6日目 |
2,681円 ( 2,949円 ) | 在庫品1日目当日出荷可能 |
3,171円 ( 3,488円 ) | 6日目 |
2,624円 ( 2,886円 ) | 39日目 |
5,623円 ( 6,185円 ) | 6日目 |
4,565円 ( 5,022円 ) | 39日目 |
5,623円 ( 6,185円 ) | 6日目 |
4,560円 ( 5,016円 ) | 6日目 |
11,366円 ( 12,503円 ) | 6日目 |
11,366円 ( 12,503円 ) | 6日目 |
9,354円 ( 10,289円 ) | 39日目 |
9,354円 ( 10,289円 ) | 19日目 |
詳細情報
基本情報
200℃対応のふっ素樹脂継手、メイルコネクタ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
よくあるご質問（FAQ）
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
