■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LQ1H-M

（A）ねじ込み後の参考寸法
（E）ナット端面からの必要チューブ挿入代参考寸法
W：対辺寸法

サイズ1の場合

サイズ2～5の場合

サイズ6の場合

製品仕様

項目	型番
項目	LQ1□10	LQ1□20	LQ1□30	LQ1□40	LQ1□50	LQ1□60
材質	New PFA
最高使用圧力（20℃の時）	1.0MPa
耐圧力	耐圧および耐熱性能曲線をご参照ください。
使用温度	0～+200℃

規格表

単位：mm

型番	適用チューブ外径	接続ねじR・NPT	A	E	H	L	M	W
LQ1H11-M□	φ4	1/8"	21	10	-	25	11.5	10
LQ1H12-M□	φ3	1/8"	21	10	-	25	11.5	10
LQ1H21-M□	φ6	1/8"	31.5	15	14	35	16.5	14
LQ1H22-M□	φ4
LQ1H2C-M□	φ3
LQ1H23-M□	φ6	1/4"	29
LQ1H24-M□	φ4
LQ1H2F-M□	φ3
LQ1H31-M□	φ10	1/4"	36.5	20	17	42.5	23	19
LQ1H32-M□	φ8
LQ1H33-M□	φ6
LQ1H34-M□	φ10	3/8"	36
LQ1H35-M□	φ8
LQ1H36-M□	φ6
LQ1H37-M□	φ4		31.5	15	14	37.6	16.5
LQ1H3E-M□	φ3		31.5	15	14	37.6	16.5
LQ1H39-M□	φ10	1/8"	34.5	20	17	38	23
LQ1H310-M□	φ8	1/8"	34.5	20	17	38	23
LQ1H41-M□	φ12	3/8"	46	24	21	52	28	23
LQ1H42-M□	φ10	3/8"	46
LQ1H43-M□	φ12	1/2"	44
LQ1H44-M□	φ10		44
LQ1H45-M□	φ8		39.5	20	17	47.5	23
LQ1H46-M□	φ6		39.5	20	17	47.5	23
LQ1H4F-M□	φ3		34	15	14	42	16.5
LQ1H49-M□	φ12	1/4"	42	24	21	48	28
LQ1H51-M□	φ19	1/2"	55	29	26	62.5	39	32
LQ1H52-M□	φ12	1/2"	55
LQ1H53-M□	φ19	3/4"	53.5
LQ1H54-M□	φ12		53.5
LQ1H55-M□	φ10		43.5	20	17	52.5	23
LQ1H57-M□	φ6		43.5	20	17	52.5	23
LQ1H58-M□	φ19	1/4"	52	29	26	58	39
LQ1H59-M□	φ19	3/8"	52	29	26	58	39
LQ1H61-M□	φ25	3/4"	72	39.5	36	81	49	46
LQ1H62-M□	φ19	3/4"	72
LQ1H63-M□	φ25	1"	71
LQ1H64-M□	φ19		71
LQ1H65-M□	φ12		61	29	26	71	39
LQ1H66-M□	φ25	1/2"	69.5	39.5	36	77.5	49

商品特長詳細

耐圧および耐熱性能

注意・禁止事項

注意

1. チューブ接続は、専用工具にて行ってください。

2. ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締付けてください。なおナットが回らなければ締付けが十分な状態です。また下記適正締付トルクをご参照ください。

ボディサイズ	トルク（N・m）
2	0.3～0.4
3	0.8～1.0
4	1.0～1.2
5	2.5～3.0
6	5.5～6.0

注）ボディサイズ1は手締めにて締付けてください。

型番リスト

表示件数

型番

適用チューブ外径(mm) D(D1)	接続ねじの種類 M(M1)	接続ねじの呼び M(M1)	梱包	ボディサイズ	最小発注数量

3	R	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
3	NPT(おねじ）	1/8B(6A)	標準梱包 class M5.5相当	2	1個
3	R	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
3	R	1/4B(8A)	標準梱包 class M5.5相当	2	1個
4	R	1/8B(6A)	クリーン梱包 class M3.5相当	1	1個
3	R	1/8B(6A)	クリーン梱包 class M3.5相当	1	1個
3	R	1/8B(6A)	標準梱包 class M5.5相当	1	1個
6	R	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
4	R	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
4	NPT(おねじ）	1/8B(6A)	クリーン梱包 class M3.5相当	2	1個
6	R	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
6	R	1/4B(8A)	標準梱包 class M5.5相当	2	1個
6	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
4	R	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
4	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	2	1個
10	R	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
8	R	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
8	R	1/4B(8A)	標準梱包 class M5.5相当	3	1個
8	NPT(おねじ）	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
6	R	1/4B(8A)	クリーン梱包 class M3.5相当	3	1個
10	R	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
8	R	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
6	R	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
6	NPT(おねじ）	3/8B(10A)	クリーン梱包 class M3.5相当	3	1個
12	R	3/8B(10A)	クリーン梱包 class M3.5相当	4	1個
12	R	1/2B(15A)	クリーン梱包 class M3.5相当	4	1個
12	NPT(おねじ）	1/2B(15A)	クリーン梱包 class M3.5相当	4	1個
10	R	1/2B(15A)	クリーン梱包 class M3.5相当	4	1個
10	R	1/2B(15A)	標準梱包 class M5.5相当	4	1個
10	NPT(おねじ）	1/2B(15A)	標準梱包 class M5.5相当	4	1個
6	NPT(おねじ）	1/2B(15A)	クリーン梱包 class M3.5相当	4	1個
19	R	1/2B(15A)	クリーン梱包 class M3.5相当	5	1個
19	R	3/4B(20A)	クリーン梱包 class M3.5相当	5	1個
12	R	3/4B(20A)	クリーン梱包 class M3.5相当	5	1個
10	R	3/4B(20A)	標準梱包 class M5.5相当	5	1個
6	R	3/4B(20A)	標準梱包 class M5.5相当	5	1個
25	R	3/4B(20A)	標準梱包 class M5.5相当	6	1個
25	NPT(おねじ）	3/4B(20A)	クリーン梱包 class M3.5相当	6	1個
19	R	1B(25A)	クリーン梱包 class M3.5相当	6	1個

通常単価(税別) (税込単価)	通常出荷日

1,988円 ( 2,187円 )	6日目
1,955円 ( 2,151円 )	在庫品1日目当日出荷可能
1,981円1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
1,852円 ( 2,037円 )	在庫品1日目当日出荷可能
1,374円 ( 1,511円 )	在庫品1日目当日出荷可能
1,374円 ( 1,511円 )	在庫品1日目当日出荷可能
1,283円 ( 1,411円 )	在庫品1日目当日出荷可能
1,676円 ( 1,844円 )	在庫品1日目当日出荷可能
1,597円 ( 1,757円 )	6日目
1,712円 ( 1,883円 )	5日目
1,712円 ( 1,883円 )	在庫品1日目当日出荷可能
1,934円 ( 2,127円 )	在庫品1日目当日出荷可能
1,981円 ( 2,179円 )	在庫品1日目当日出荷可能
1,712円 ( 1,883円 )	3日目
1,712円 ( 1,883円 )	5日目
2,513円1,608円 ( 1,769円 )	在庫品1日目当日出荷可能
2,513円 ( 2,764円 )	在庫品1日目当日出荷可能
2,156円 ( 2,372円 )	19日目
2,173円 ( 2,390円 )	6日目
2,173円 ( 2,390円 )	6日目
2,172円 ( 2,389円 )	在庫品1日目当日出荷可能
2,173円 ( 2,390円 )	6日目
2,173円 ( 2,390円 )	6日目
2,173円 ( 2,390円 )	6日目
3,043円 ( 3,347円 )	在庫品1日目当日出荷可能
3,192円 ( 3,511円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	6日目
3,041円 ( 3,345円 )	在庫品1日目当日出荷可能
2,624円 ( 2,886円 )	在庫品1日目当日出荷可能
2,624円 ( 2,886円 )	19日目
4,791円 ( 5,270円 )	19日目
4,447円 ( 4,892円 )	在庫品1日目当日出荷可能
4,560円 ( 5,016円 )	6日目
4,560円 ( 5,016円 )	6日目
5,697円 ( 6,267円 )	在庫品1日目当日出荷可能
5,697円 ( 6,267円 )	39日目
9,354円 ( 10,289円 )	39日目
9,122円 ( 10,034円 )	39日目
9,122円 ( 10,034円 )	6日目

詳細情報

基本情報

基本情報

200℃対応のふっ素樹脂継手、メイルコネクタ。
【特長】
・4重シール構造（PAT.）によって、高いシール性が得られ、液漏れ防止に対し高い信頼性を発揮する。
・液溜を極小にして液置換特性に優れている。
・ナットのシールロックによる緩み止め機構。
・台形ねじにより高トルクによる施工が可能。
・ナットのチューブホールド部が2段押えにより確実なチューブ保持が可能。
・チューブの曲げ、変形に強い。
・ナット締付けは、継手ボディの端面までねじ込むだけ。位置合せのゲージ管理が不要。
・台形ねじのため、ナットの斜め入れがない。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

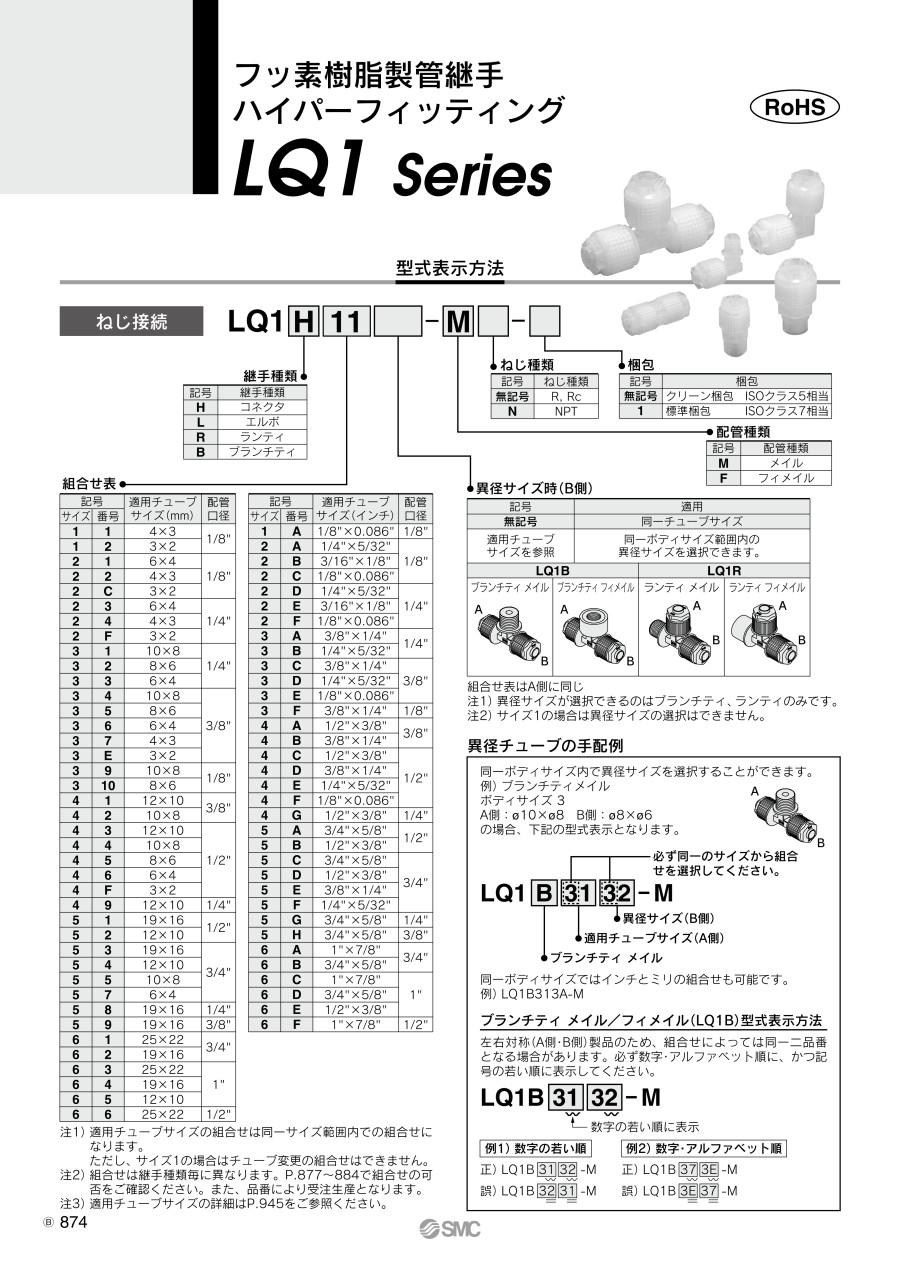

カタログ (見開き版)

商品担当おすすめ

SMC
FEPチューブ（ふっ素樹脂）ミリサイズ THシリーズ・インチサイズ TIHシリーズ
本商品に適合するフッ素樹脂（FEP）チューブとなります。継手とあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂製管継手ハイパーフィッティング LQ1シリーズメイルコネクタ LQ1H-M ミリサイズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QLQ1/LQ3を配管する際には、専用治具が必要なのか？

LQ1はインサートブッシュをチューブに圧入する必要があり、LQ3はチューブにフレア加工が必要です。
正しく装着する為に専用工具が必要になります。
詳細は取扱説明書をご参照ください。

QLQ1用の専用工具でインチサイズの施工はできるか？

インチ・ミリともLQ1用の専用工具は共用です。
継手治具本体は共用使用しますが、パーツケースに入っているインサートピンは、ミリ・インチ別々の専用品です。
詳細は取扱説明書をご参照ください。
