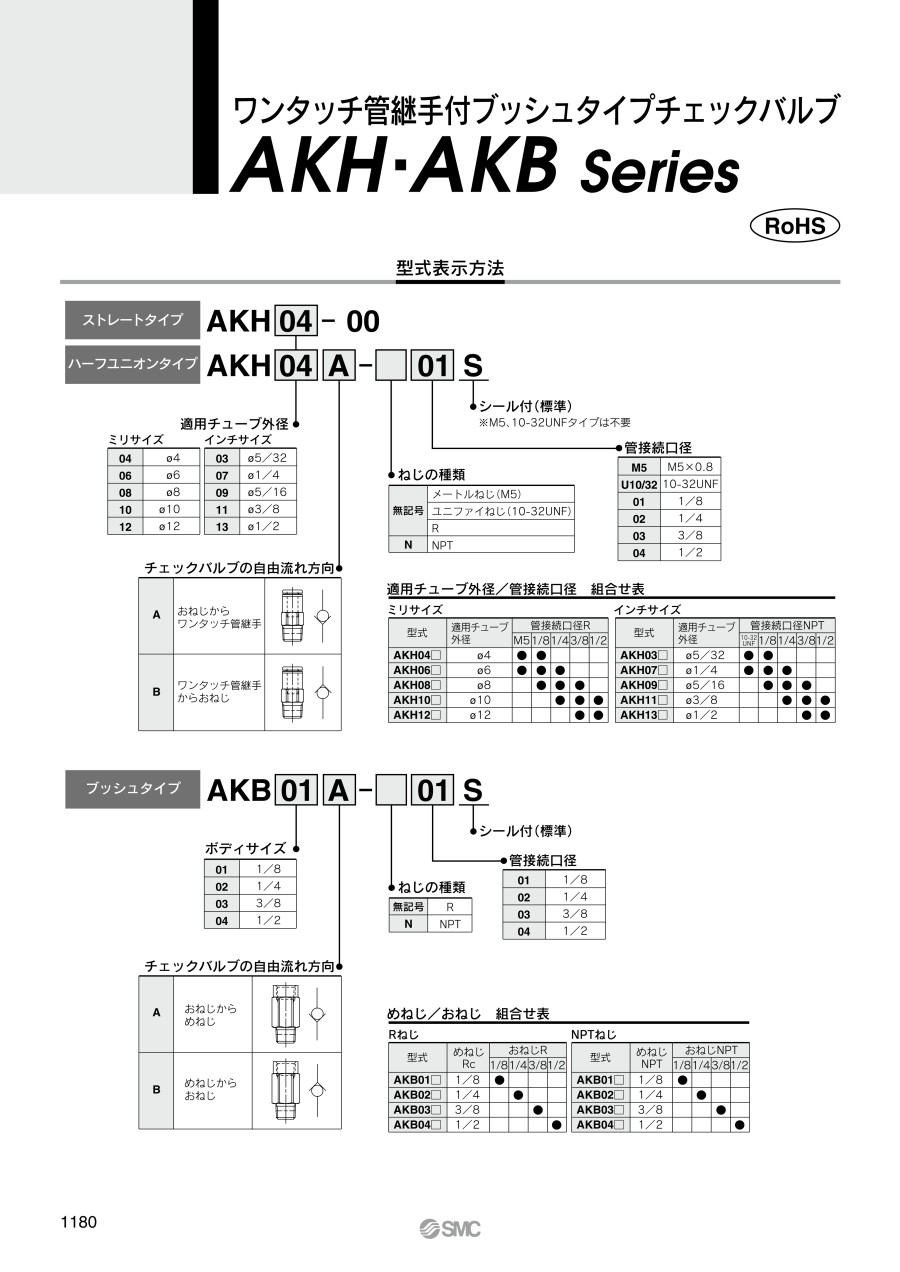

カタログ

商品情報

外形図

ストレートタイプ：AKH

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
使用圧力範囲	-100kPa～1MPa
クラッキング圧力	^注1）0.005MPa
周囲温度および使用流体温度	-5～60℃（ただし、凍結なきこと）
^注2）適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン

注1）バルブが全開となる圧力ではありません。
注2）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。

規格表

ミリサイズ

適用チューブ外径	型番	φD	L	M	音速コンダクタンス dm³/（s・bar）	臨界圧力比	質量 g
4	AKH04-00	9.3	33.5	12.7	0.56	0.35	3
6	AKH06-00	11.6	37.1	13.5	1.3	0.35	5
8	AKH08-00	15.2	53.3	18.5	2.8	0.5	10
10	AKH10-00	18.5	63.6	21	4.8		17
12	AKH12-00	21.7	70.2	22	6.8		25

インチサイズ

適用チューブ外径	型番	φD	L	M	音速コンダクタンス dm³/（s・bar）	臨界圧力比	質量 g
5/32	AKH03-00	9.3	33.5	12.7	0.56	0.35	3
1/4	AKH07-00	12	39	13.6	1.3	0.35	6
5/16	AKH09-00	15.2	53.3	18.5	2.8	0.5	10
3/8	AKH11-00	18.5	63.6	21	4.8		17
1/2	AKH13-00	21.7	70.2	22	6.8		24

使用例

用途例

真空源への逆流防止（簡易真空保持）

タンク内圧の逆流防止

落下防止

※本製品は仕様上ある程度の漏れを許容しています。長時間に及ぶ保持には適しておりませんのでご注意ください。

注意・禁止事項

1.記載の仕様範囲で使用されても、チェックバルブのIN側が絞られた場合、バルブが全開とならず発振（うなり）する場合があります。
2.クラッキング圧力は、バルブが開き始める時の圧力となり、バルブが全開となる圧力ではありません。
3.チェック弁は一次圧（IN側）、二次圧（OUT側）の電磁弁等切替え時に発生する差圧で閉じる構造です。一次圧（IN側）が緩やかに圧力降下して、差圧が最低使用圧力またはクラッキング圧力よりも小さい条件となる場合、チェック弁が閉じ切らずに、二次圧（OUT側）も圧力降下する場合がありますので、ご注意ください。

型番リスト

表示件数

型番

入力側ポート種類 P

出力側ポート種類 A

本体材質

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

適用チューブ外径(mm)

適用チューブ外径(inch)

音速コンダクタンス[dm3/(s・bar)]

チェックバルブの自由流れ方向

接続口径

最小発注数量

おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	-	1.3	おねじからめねじ	Rc 1/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	-	1.3	おねじからめねじ	NPT 1/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	-	1.3	めねじからおねじ	Rc 1/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	-	1.3	めねじからおねじ	NPT 1/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	-	-	2.8	おねじからめねじ	Rc 1/4	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	-	-	2.8	おねじからめねじ	NPT 1/4	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	-	-	2.8	めねじからおねじ	Rc 1/4	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	-	-	2.8	めねじからおねじ	NPT 1/4	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	-	4.8	おねじからめねじ	Rc 3/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	-	4.8	おねじからめねじ	NPT 3/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	-	4.8	めねじからおねじ	Rc 3/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	-	4.8	めねじからおねじ	NPT 3/8	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～40	34	-	-	6.8	おねじからめねじ	Rc 1/2	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～40	34	-	-	6.8	おねじからめねじ	NPT 1/2	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～40	34	-	-	6.8	めねじからおねじ	Rc 1/2	1個
おねじ	めねじ	[黄銅] 黄銅＋無電解ニッケルめっき	～40	34	-	-	6.8	めねじからおねじ	NPT 1/2	1個
ワンタッチ継手	ワンタッチ継手	PBT	5以下	2.8	-	5/32	0.56	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	-	5/32	0.56	おねじからワンタッチ継手	NPT 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	-	5/32	0.56	ワンタッチ継手からおねじ	NPT 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	-	5/32	0.56	ワンタッチ継手からおねじ	10-32 UNF	1個
ワンタッチ継手	ワンタッチ継手	PBT	5以下	2.8	4	-	0.56	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	4	-	0.56	おねじからワンタッチ継手	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	4	-	0.56	おねじからワンタッチ継手	M5×0.8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	4	-	0.56	ワンタッチ継手からおねじ	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	4	-	0.56	ワンタッチ継手からおねじ	M5×0.8	1個
ワンタッチ継手	ワンタッチ継手	PBT	～10	6.5	6	-	1.3	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	6	-	1.3	おねじからワンタッチ継手	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	6	-	1.3	おねじからワンタッチ継手	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	6	-	0.56	おねじからワンタッチ継手	M5×0.8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	6	-	1.3	ワンタッチ継手からおねじ	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	6	-	1.3	ワンタッチ継手からおねじ	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	6	-	0.56	ワンタッチ継手からおねじ	M5×0.8	1個
ワンタッチ継手	ワンタッチ継手	PBT	～10	6.5	-	1/4	1.3	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	1/4	1.3	おねじからワンタッチ継手	NPT 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	1/4	1.3	おねじからワンタッチ継手	NPT 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	-	1/4	0.56	おねじからワンタッチ継手	10-32 UNF	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	1/4	1.3	ワンタッチ継手からおねじ	NPT 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	1/4	1.3	ワンタッチ継手からおねじ	NPT 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	5以下	2.8	-	1/4	0.56	ワンタッチ継手からおねじ	10-32 UNF	1個
ワンタッチ継手	ワンタッチ継手	PBT	～15	14	8	-	2.8	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	8	-	1.3	おねじからワンタッチ継手	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	8	-	2.8	おねじからワンタッチ継手	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	8	-	2.8	おねじからワンタッチ継手	R 3/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	8	-	1.3	ワンタッチ継手からおねじ	R 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	8	-	2.8	ワンタッチ継手からおねじ	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	8	-	2.8	ワンタッチ継手からおねじ	R 3/8	1個
ワンタッチ継手	ワンタッチ継手	PBT	～15	14	-	5/16	2.8	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～10	6.5	-	5/16	1.3	おねじからワンタッチ継手	NPT 1/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～15	14	-	5/16	2.8	ワンタッチ継手からおねじ	NPT 1/4	1個
ワンタッチ継手	ワンタッチ継手	PBT	～30	24	10	-	4.8	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	おねじからワンタッチ継手	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	おねじからワンタッチ継手	R 3/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	おねじからワンタッチ継手	R1/2	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	ワンタッチ継手からおねじ	R 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	ワンタッチ継手からおねじ	R 3/8	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	10	-	4.8	ワンタッチ継手からおねじ	R1/2	1個
ワンタッチ継手	ワンタッチ継手	PBT	～30	24	-	3/8	4.8	-	-	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	3/8	4.8	おねじからワンタッチ継手	NPT 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	3/8	4.8	ワンタッチ継手からおねじ	NPT 1/4	1個
おねじ	ワンタッチ継手	[黄銅] 黄銅＋無電解ニッケルめっき	～30	24	-	3/8	4.8	ワンタッチ継手からおねじ	NPT 3/8	1個

通常単価(税別) (税込単価)	通常出荷日

1,112円 ( 1,223円 )	在庫品1日目当日出荷可能
1,327円 ( 1,460円 )	6日目
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能
1,122円 ( 1,234円 )	在庫品1日目当日出荷可能
1,499円 ( 1,649円 )	在庫品1日目当日出荷可能
1,558円 ( 1,714円 )	在庫品1日目当日出荷可能
1,499円 ( 1,649円 )	在庫品1日目当日出荷可能
1,499円 ( 1,649円 )	在庫品1日目当日出荷可能
2,138円 ( 2,352円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	6日目
2,138円 ( 2,352円 )	在庫品1日目当日出荷可能
2,135円 ( 2,349円 )	在庫品1日目当日出荷可能
3,117円 ( 3,429円 )	在庫品1日目当日出荷可能
4,083円 ( 4,491円 )	6日目
3,001円 ( 3,301円 )	在庫品1日目当日出荷可能
4,085円 ( 4,494円 )	在庫品1日目当日出荷可能
864円 ( 950円 )	在庫品1日目当日出荷可能
930円 ( 1,023円 )	6日目
930円 ( 1,023円 )	6日目
1,083円 ( 1,191円 )	6日目
832円 ( 915円 )	在庫品1日目当日出荷可能
975円 ( 1,073円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
975円 ( 1,073円 )	在庫品1日目当日出荷可能
923円 ( 1,015円 )	在庫品1日目当日出荷可能
871円 ( 958円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	在庫品1日目当日出荷可能
1,082円 ( 1,190円 )	在庫品1日目当日出荷可能
1,057円 ( 1,163円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	在庫品1日目当日出荷可能
1,068円 ( 1,175円 )	在庫品1日目当日出荷可能
1,017円 ( 1,119円 )	在庫品1日目当日出荷可能
1,022円 ( 1,124円 )	在庫品1日目当日出荷可能
1,061円 ( 1,167円 )	在庫品1日目当日出荷可能
1,016円 ( 1,118円 )	6日目
969円 ( 1,066円 )	6日目
968円 ( 1,065円 )	6日目
1,016円 ( 1,118円 )	6日目
1,272円 ( 1,399円 )	6日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
1,131円 ( 1,244円 )	在庫品1日目当日出荷可能
1,558円 ( 1,714円 )	在庫品1日目当日出荷可能
2,033円 ( 2,236円 )	在庫品1日目当日出荷可能
1,131円 ( 1,244円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,926円 ( 2,119円 )	在庫品1日目当日出荷可能
1,819円 ( 2,001円 )	6日目
1,078円 ( 1,186円 )	6日目
1,393円 ( 1,532円 )	6日目
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,684円 ( 2,952円 )	在庫品1日目当日出荷可能
2,684円 ( 2,952円 )	在庫品1日目当日出荷可能
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能
2,584円 ( 2,842円 )	在庫品1日目当日出荷可能
2,584円 ( 2,842円 )	在庫品1日目当日出荷可能
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能
2,037円 ( 2,241円 )	在庫品1日目当日出荷可能
2,463円 ( 2,709円 )	6日目
2,463円 ( 2,709円 )	6日目
2,463円 ( 2,709円 )	6日目

基本情報

基本情報

急速排気弁・シャトル弁。
【特長】
・使用条件に合せて選べる3タイプ。
・真空使用可能（-100kPa）。
・小型・軽量。
・ワンタッチ管継手付。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。ブッシュタイプチェックバルブとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手付／ブッシュタイプチェックバルブ AKH・AKBシリーズのレビュー

4.3平均満足度：4.36件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

エアーコンプレッサーに

満足度：5.02021/11/26

高品質のﾁｪｯｸバルブです。漏れもなく即実出荷していただけるので助かります。

1人が参考にしています。

自社設備品に使用

満足度：5.02019/03/12

エアーコンプレッサーの逆止弁として使用しています。SMCの商品はシール性が良く適切な圧力を保持することが出来重宝していま...もっと読む

1人が参考にしています。

エアー機器のメンテナンス

満足度：4.02021/07/27

エアー機器のメンテナンスの部品交換時に装置メーカーの在庫がなく困ってましたが、ミスミさんに問合せしたところ扱いされてると...もっと読む

0人が参考にしています。

治具部品

満足度：4.02020/02/29

問題なく使用しています。　　　　　　　　　　納期が早くて助かります。　　　　　　

0人が参考にしています。

真空機器の配管

満足度：4.02019/07/26

真空チャックの回路に使用しました。コンパクトなので使用上問題は感じませんでした。直接はかからないものの切削油が舞う雰囲気...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Qチェック弁AK各シリーズのクラッキング圧力は？

AK各シリーズのクラッキング圧力は下記になります。
AKシリーズ　： 0.02MPa
AKBシリーズ： 0.005MPa
AKHシリーズ： 0.005MPa
・クラッキング圧力とは、バルブが開き始めて、ある一定の流量が認められる圧力（一次側と二次側の差圧）です。

Qチェック弁AKシリーズの取付姿勢に制限はありますか？

制限はありません。縦取付けも可能です。

Qチェック弁AKシリーズとAKMシリーズの違いは何ですか？

AKシリーズは一般的なチェック弁（逆流防止弁）です。
AKMリーズはACユニットのAR（減圧弁）とAL（ルブリケータ）間にモジュラ接続し、チェック弁の一次側に分岐配管ポートを持つ事で、給油したくない分岐配管側に潤滑油が流れ込まないようにするチェック弁になります。
