チェックバルブ AKシリーズ

豊富な機種から選べる空圧用チェックバルブ。【特長】・大きなバルブ容量。・低クラ...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が18型番あります。
数量:

商品情報

外形図

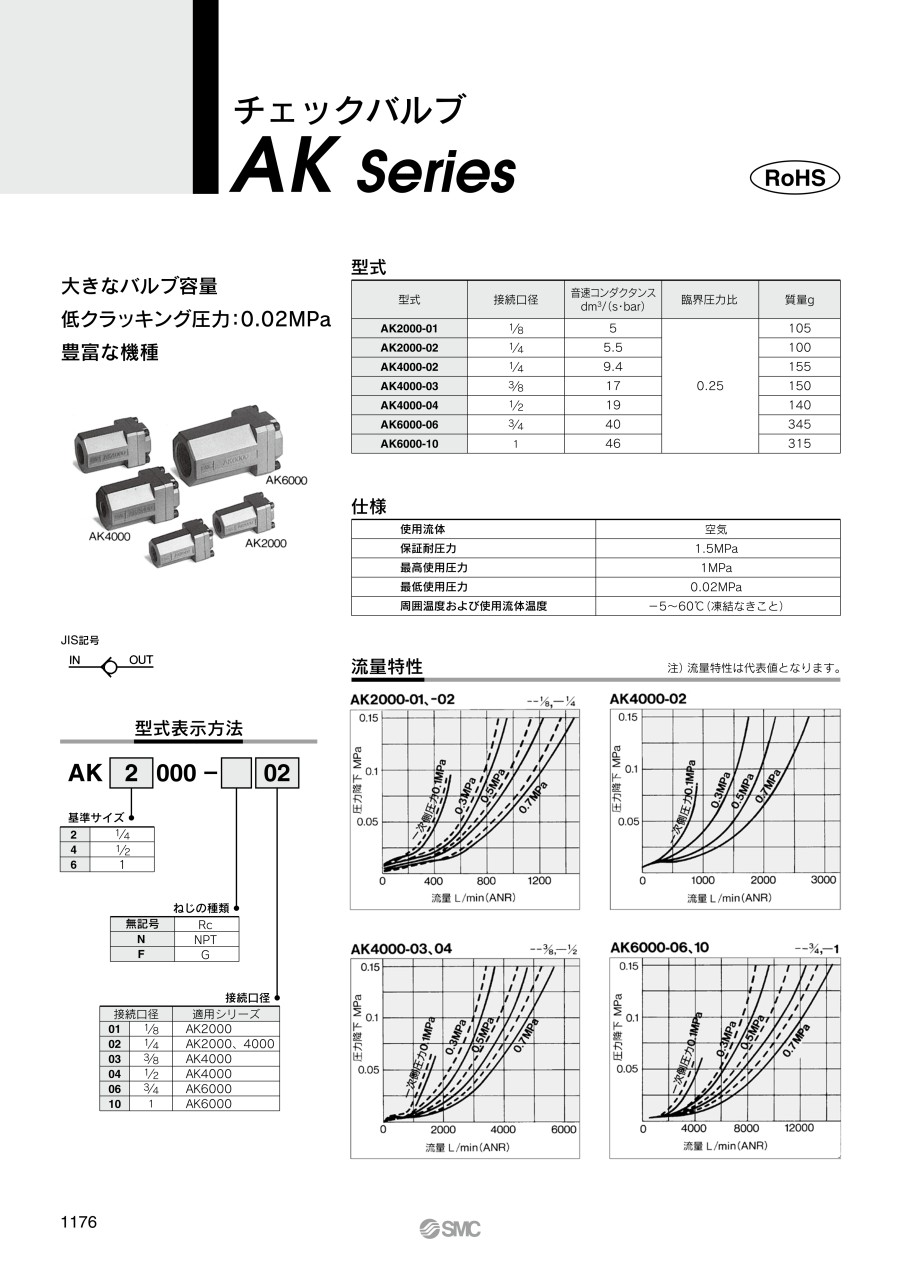

チェックバルブ AK Series:関連画像

製品仕様

チェックバルブ AK Series:関連画像

AK6000

チェックバルブ AK Series:関連画像

AK4000

チェックバルブ AK Series:関連画像

JIS記号

型番接続口径音速コンダクタンス
dm3/(s・bar)
臨界圧力比質量g
AK4000-033/8170.25150
AK4000-041/219140
AK6000-063/440345
AK6000-10146315

製品仕様

使用流体空気
保証耐圧力1.5MPa
最高使用圧力1MPa
最低使用圧力0.02MPa
周囲温度および使用流体温度-5~+60℃(凍結なきこと)

流量特性

注)流量特性は代表値となります。

チェックバルブ AK Series:関連画像

AK4000-04

チェックバルブ AK Series:関連画像

AK6000-06、10

構造

チェックバルブ AK Series:関連画像

AK4000・6000

構成部品

  • 1.ボディ(材質/アルミニウムダイカスト)
  • 2.カバー(材質/アルミニウムダイカスト)

交換部品

番号名称材質部品品番
AK4000AK6000
3バルブPOM1901419024
4スプリングステンレス鋼1901519025
6リングNBR1901619026
7シートリング黄銅・NBR1901319023

規格表

単位:mm
型番接続口径L1□BH
AK4000-041/4・3/8・1/2673636
AK6000-06、103/4・1955050

注意・禁止事項

設計上のご注意/選定

  • 1.カタログ記載の仕様範囲で使用されても、チェックバルブのIN側が絞られた場合、バルブが全開とならず発振(うなり)する場合があります。
  • 2.最低使用圧力は、バルブが開き始める時の圧力となり、バルブが全開となる圧力ではありません。
  • 3.チェック弁は一次圧(IN側)、二次圧(OUT側)の電磁弁等切替え時に発生する差圧で閉じる構造です。一次圧(IN側)が緩やかに圧力降下して、差圧が最低使用圧力またはクラッキング圧力よりも小さい条件となる場合、チェック弁が閉じ切らずに、二次圧(OUT側)も圧力降下する場合がありますので、ご注意ください。

型番リスト

表示件数

有効断面積【区分】

(㎜2)

有効断面積

(㎜2)

音速コンダクタンス[dm3/(s・bar)]

接続口径

最小発注数量
~30
25
5
Rc 1/8
1個
~30
27.5
5.5
Rc 1/4
1個
~30
25
5
G 1/8
1個
~30
27.5
5.5
G 1/4
1個
~30
25
5
NPT 1/8
1個
~30
27.5
5.5
NPT 1/4
1個
~30
27.5
9.4
Rc 1/4
1個
~100
85
17
Rc 3/8
1個
~100
95
19
Rc 1/2
1個
~100
95
19
G 1/2
1個
~30
27.5
9.4
NPT 1/4
1個
~100
95
19
NPT 1/2
1個
~200
200
40
Rc 3/4
1個
~300
230
46
Rc 1
1個
~200
200
40
G 3/4
1個
~300
230
46
G 1
1個
~200
200
40
NPT 3/4
1個
~300
230
46
NPT 1
1個
通常単価(税別) (税込単価)
通常出荷日
1,927
( 2,120 )
在庫品1日目当日出荷可能
1,927
( 2,120 )
在庫品1日目当日出荷可能
1,810
( 1,991 )
6日目
1,927
( 2,120 )
在庫品1日目当日出荷可能
1,899
( 2,089 )
6日目
1,810
( 1,991 )
3日目
2,389
( 2,628 )
在庫品1日目当日出荷可能
2,389
( 2,628 )
在庫品1日目当日出荷可能
2,389
( 2,628 )
在庫品1日目当日出荷可能
2,552
( 2,807 )
在庫品1日目当日出荷可能
2,432
( 2,675 )
在庫品1日目当日出荷可能
2,277
( 2,505 )
6日目
4,776
( 5,254 )
在庫品1日目当日出荷可能
5,127
( 5,640 )
在庫品1日目当日出荷可能
4,776
( 5,254 )
3日目
4,776
( 5,254 )
6日目
4,776
( 5,254 )
3日目
4,776
( 5,254 )
3日目

詳細情報

基本情報

豊富な機種から選べる空圧用チェックバルブ。
【特長】
・大きなバルブ容量。
・低クラッキング圧力:0.02MPa。
【用途】
・空圧用。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
