商品情報
型番リスト
詳細情報
カタログ

商品情報

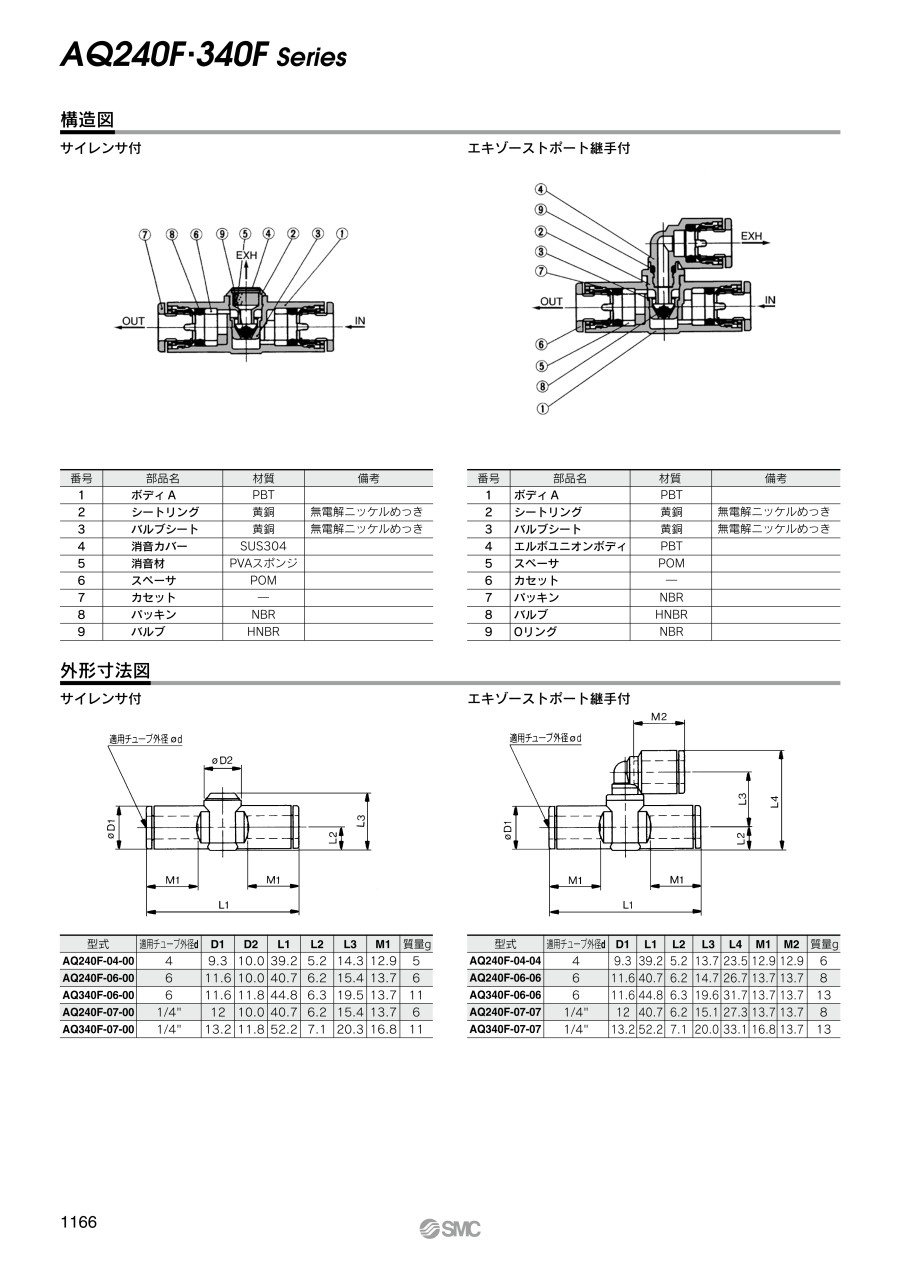

外形図

サイレンサ付

エキゾーストポート継手付

製品仕様

構造

サイレンサ付

番号	部品名	材質	備考
1	ボディ A	PBT	-
2	シートリング	黄銅	無電解ニッケルめっき
3	バルブシート	黄銅	無電解ニッケルめっき
4	消音カバー	SUS304	-
5	消音材	PVAスポンジ	-
6	スペーサ	POM	-
7	カセット	-	-
8	パッキン	NBR	-
9	バルブ	HNBR	-

エキゾーストポート継手付

番号	部品名	材質	備考
1	ボディ A	PBT	-
2	シートリング	黄銅	無電解ニッケルめっき
3	バルブシート	黄銅	無電解ニッケルめっき
4	エルボユニオンボディ	PBT	-
5	スペーサ	POM	-
6	カセット	-	-
7	パッキン	NBR	-
8	バルブ	HNBR	-
9	Oリング	NBR	-

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～60℃（凍結なきこと）
適用チューブ材質^注1）	ナイロン、ソフトナイロン、ポリウレタン

注1）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。

規格表

型番	適用チューブ外径d	D1	D2	L1	L2	L3	M1	質量g
AQ240F-04-00	4	9.3	10.0	39.2	5.2	14.3	12.9	5
AQ240F-06-00	6	11.6	10.0	40.7	6.2	15.4	13.7	6
AQ340F-06-00	6	11.6	11.8	44.8	6.3	19.5	13.7	11
AQ240F-07-00	1/4"	12	10.0	40.7	6.2	15.4	13.7	6
AQ340F-07-00	1/4"	13.2	11.8	52.2	7.1	20.3	16.8	11

型番	適用チューブ外径d	D1	L1	L2	L3	L4	M1	M2	質量g
AQ240F-04-04	4	9.3	39.2	5.2	13.7	23.5	12.9	12.9	6
AQ240F-06-06	6	11.6	40.7	6.2	14.7	26.7	13.7	13.7	8
AQ340F-06-06	6	11.6	44.8	6.3	19.6	31.7	13.7	13.7	13
AQ240F-07-07	1/4"	12	40.7	6.2	15.1	27.3	13.7	13.7	8
AQ340F-07-07	1/4"	13.2	52.2	7.1	20.0	33.1	16.8	13.7	13

注意・禁止事項

以下の様な場合、排気不良や発振による騒音が生じる恐れがあります。

（a）IN側に残圧、背圧がある場合。
（b）IN側とOUT側との差圧が、最低使用圧力より小さい場合。
（c）AQのIN側配管や電磁弁の有効断面がAQよりも小さい場合。

型番リスト

表示件数

型番

有効断面積順方向

(㎜2)

有効断面積排気

(㎜2)

音速コンダクタンス IN→OUT [dm3/(s・bar)]

適用チューブ外径d (inch)

適用チューブ外径d (mm)

EXHポート

最小発注数量

1.7	2.5	0.34	-	4	サイレンサ内蔵	1個
1.7	2.5	0.34	-	4	エキゾーストポート継手付	1個
2.4	2.7	0.48	-	6	サイレンサ内蔵	1個
2.4	2.7	0.48	-	6	エキゾーストポート継手付	1個
2.4	2.7	0.48	1/4	-	サイレンサ内蔵	1個
2.4	2.7	0.48	1/4	-	エキゾーストポート継手付	1個
4	4	0.8	-	6	サイレンサ内蔵	1個
4	4	0.8	-	6	エキゾーストポート継手付	1個
4	4	0.8	1/4	-	サイレンサ内蔵	1個
4	4	0.8	1/4	-	エキゾーストポート継手付	1個

通常単価(税別) (税込単価)	通常出荷日

1,279円 ( 1,407円 )	在庫品1日目当日出荷可能
1,436円 ( 1,580円 )	在庫品1日目当日出荷可能
1,279円 ( 1,407円 )	在庫品1日目当日出荷可能
1,436円 ( 1,580円 )	在庫品1日目当日出荷可能
1,279円 ( 1,407円 )	在庫品1日目当日出荷可能
1,368円 ( 1,505円 )	6日目
1,436円 ( 1,580円 )	在庫品1日目当日出荷可能
1,455円 ( 1,601円 )	在庫品1日目当日出荷可能
1,368円 ( 1,505円 )	在庫品1日目当日出荷可能
1,454円 ( 1,599円 )	3日目

詳細情報

基本情報

基本情報

サイレンサを内蔵した急速排気弁・シャトル弁。
【特長】
・省スペース。
・IN-OUTの接続配管が直線方向。
・ワンタッチ管継手内蔵。
・軽量（樹脂ボディ）。
