クイックエキゾーストバルブ AQシリーズ
- 通常単価(税別)
- 2,267円～9,219円
- 税込単価
- 2,494円～10,141円
小形で軽量な急速排気弁・シャトル弁。【特長】・すぐれた排気特性・大きなバルブ容...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が37型番あります。
商品情報

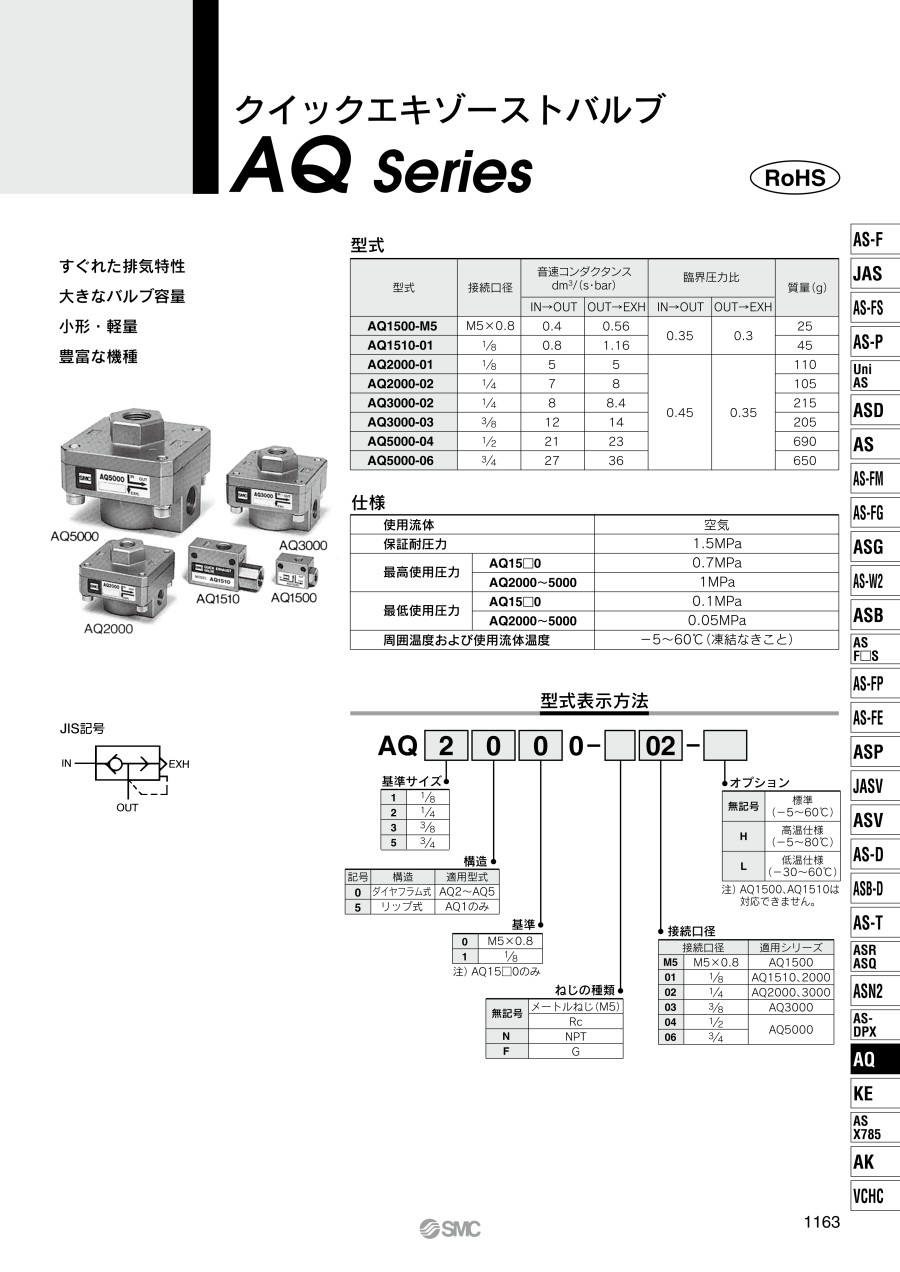

外形図
AQ1500・1510
AQ2000・3000・5000
製品仕様
AQ5000
AQ3000
AQ2000
AQ1510
AQ1500
JIS記号
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | AQ15□0 | 0.7MPa |
| AQ2000～5000 | 1MPa | |
| 最低使用圧力 | AQ15□0 | 0.1MPa |
| AQ2000～5000 | 0.05MPa | |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | |
構造
AQ1500・1510
AQ2000・3000・5000
| 番号 | 名称 | 材質／型番 | ||
|---|---|---|---|---|
| AQ1500 | AQ1510 | AQ2000、3000、5000 | ||
| 1 | ボディ | 亜鉛ダイカスト | 亜鉛ダイカスト | アルミダイカスト |
| 2 | ガイド | 黄銅 | 黄銅 | - |
| 3 | カバー | - | - | アルミダイカスト |
交換部品
| 番号 | 名称 | 材質 | 部品品番 | ||||
|---|---|---|---|---|---|---|---|
| AQ1500 | AQ1510 | AQ2000 | AQ3000 | AQ5000 | |||
| 4 | バルブ | NBR | 30083 | 30093 | 30073 | 30053 | 30063 |
| 5 | Oリング | NBR | KA00327 | KA00476 | CA40-1601 | CA50-1602 | 30066 |
| 9×7×1 | JISB2401P-7 | ||||||
規格表
| 型番 | 接続口径 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AQ1500 | M5×0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |
| 型番 | 接続口径 | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|
| AQ2000 | 1/8・1/4 | 45 | 40 | 10 | 45 |
| AQ3000 | 1/4・3/8 | 56 | 50 | 12.5 | 56 |
| AQ5000 | 1/2・3/4 | 85 | 75 | 18 | 85 |
注意・禁止事項
以下の様な場合、排気不良や発振による騒音が生じる恐れがあります。
（a）IN側に残圧、背圧がある場合。
（b）IN側とOUT側との差圧が、最低使用圧力より小さい場合。
（c）AQのIN側配管や電磁弁の有効断面がAQよりも小さい場合。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,268円 ( 2,495円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,267円 ( 2,494円 ) | 6日目 |
2,267円 ( 2,494円 ) | 6日目 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
3,151円 ( 3,466円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
5,550円 ( 6,105円 ) | 在庫品1日目当日出荷可能 |
2,723円 ( 2,995円 ) | 6日目 |
2,269円 ( 2,496円 ) | 6日目 |
2,269円 ( 2,496円 ) | 6日目 |
2,269円 ( 2,496円 ) | 19日目 |
2,269円 ( 2,496円 ) | 6日目 |
2,517円 ( 2,769円 ) | 6日目 |
3,335円 ( 3,669円 ) | 在庫品1日目当日出荷可能 |
7,252円 ( 7,977円 ) | 在庫品1日目当日出荷可能 |
3,864円 ( 4,250円 ) | 9日目 |
3,335円 ( 3,669円 ) | 在庫品1日目当日出荷可能 |
7,466円 ( 8,213円 ) | 在庫品1日目当日出荷可能 |
4,471円 ( 4,918円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 在庫品1日目当日出荷可能 |
3,179円 ( 3,497円 ) | 6日目 |
3,179円 ( 3,497円 ) | 6日目 |
3,179円 ( 3,497円 ) | 6日目 |
3,864円 ( 4,250円 ) | 6日目 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
7,967円 ( 8,764円 ) | 6日目 |
7,120円 ( 7,832円 ) | 在庫品1日目当日出荷可能 |
4,770円 ( 5,247円 ) | 在庫品1日目当日出荷可能 |
9,219円 ( 10,141円 ) | 在庫品1日目当日出荷可能 |
6,153円 ( 6,768円 ) | 6日目 |
4,548円 ( 5,003円 ) | 6日目 |
4,548円 ( 5,003円 ) | 6日目 |
4,548円 ( 5,003円 ) | 6日目 |
6,153円 ( 6,768円 ) | 6日目 |
4,548円 ( 5,003円 ) | 6日目 |
6,153円 ( 6,768円 ) | 6日目 |
詳細情報
基本情報
小形で軽量な急速排気弁・シャトル弁。
【特長】
・すぐれた排気特性
・大きなバルブ容量
・豊富な機種
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
カタログ
商品担当おすすめ
SMC
ワンタッチ管継手内蔵 クイックエキゾーストバルブ AQ240F・340Fシリーズ
ワンタッチ管継手内蔵、クイックエキゾーストバルブ、AQ240F・340Fシリーズです。特長として省スペース、サイレンサ内蔵があります。
クイックエキゾーストバルブ AQシリーズのレビュー
リピート製品の製作に使用しています
4
4.02023/10/25
20年前に製作した製品をリピート製作するのに使用しています。1分間に何百も打つプレス機なのでエアシリンダのエアー排出を早...もっと読む
0人が参考にしています。
改修に使用しました
3
3.02021/03/17
社内で使用している生産設備の中でエアーを使う一部装置に作動が遅い物があり、その改修用に使用しました。装置に今までついてい...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qクイックエキゾーストバルブ：AQシリーズに、ワンタッチ継手付きはありますか？
A
AQ240Fはφ4かφ6かφ1/4のワンタッチ継手が、AQ340Fはφ6かφ1/4のワンタッチ継手が選べます。
・φ8のワンタッチ継手付きは、特注品の対応になります（例：AQ340F-08-00-X512など）。
・φ8のワンタッチ継手付きは、特注品の対応になります（例：AQ340F-08-00-X512など）。
Qクイックエキゾーストバルブ：AQシリーズを、シリンダの結露対策で使うことは有効ですか？
A
小容量アクチュエータやエアオペレートバルブの結露対策で使用されることがあります。
配管内へ出入りする空気圧は、急激な膨張によって冷却し、内包する水蒸気が結露し霧を発生させます。
小容量アクチュエータの排気は、この霧を電磁弁外へ完全に押出せず、配管内に残った霧は、新たな空気圧によって奥へ押し込まれます。霧は蓄積されるばかりとなり、これがやがて水滴になります。
クイックエキゾーストバルブは、この霧をバルブを通さず直接大気へ排出する効果があります。
※配管チューブ内の結露を外部に透過させ排出する、モイスチャーコントロールチューブ（IDKシリーズ）もあります。
配管内へ出入りする空気圧は、急激な膨張によって冷却し、内包する水蒸気が結露し霧を発生させます。
小容量アクチュエータの排気は、この霧を電磁弁外へ完全に押出せず、配管内に残った霧は、新たな空気圧によって奥へ押し込まれます。霧は蓄積されるばかりとなり、これがやがて水滴になります。
クイックエキゾーストバルブは、この霧をバルブを通さず直接大気へ排出する効果があります。
※配管チューブ内の結露を外部に透過させ排出する、モイスチャーコントロールチューブ（IDKシリーズ）もあります。
QクイックエキゾーストバルブAQは、シリンダ・バルブ間のどこに取付けたら良いですか？
A
配管が長い場合や電磁弁が小さかった場合には、クイックエキゾーストバルブ（＝急速排気弁）をエアシリンダの給排気ポートのできるだけ近くに付けて、ストローク時間を短縮させます。
エアシリンダの排気を、長い配管や電磁弁を通らないで、クイックエキゾーストバルブから直接外へ出すことで、ストローク時間を短くします。
AQの取付けは一般的に、ニップルなどの鋼管配管を使用して、シリンダの給排気ポートに直付けで固定します。
注）シリンダが小容量で配管は大容量の条件では、AQのシリンダへの直付けは適しません。
エアシリンダの排気を、長い配管や電磁弁を通らないで、クイックエキゾーストバルブから直接外へ出すことで、ストローク時間を短くします。
AQの取付けは一般的に、ニップルなどの鋼管配管を使用して、シリンダの給排気ポートに直付けで固定します。
注）シリンダが小容量で配管は大容量の条件では、AQのシリンダへの直付けは適しません。
