商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

M5タイプ

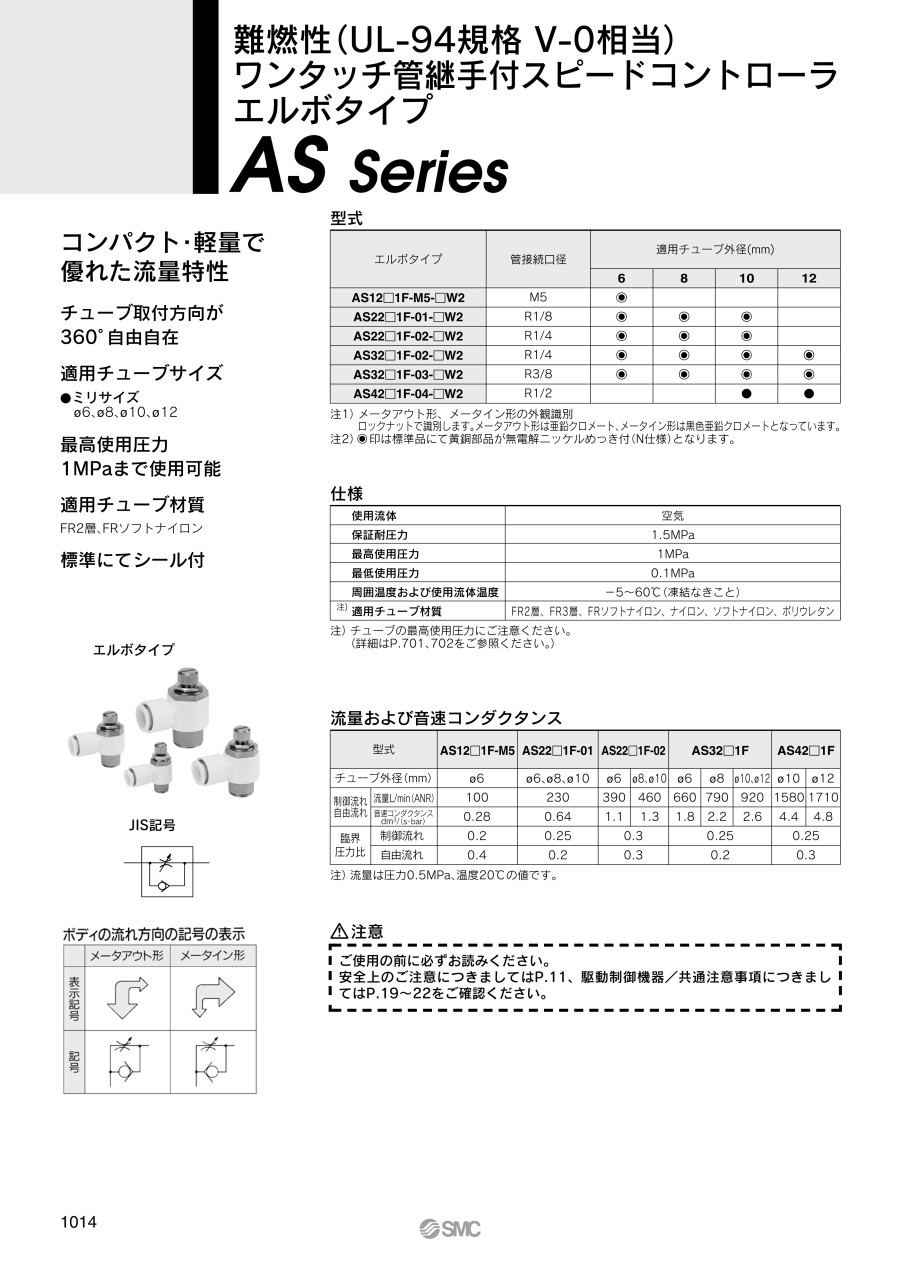

難燃性（UL-94規格 V-0相当）ワンタッチ管継手付スピードコントローラエルボタイプ AS Series:関連画像

製品仕様

型番

エルボタイプ	管接続口径	適用チューブ外径（mm）
エルボタイプ	管接続口径	6	8	10	12
AS12□1F-M5-□W2	M5	◎	-	-	-
AS22□1F-01-□W2	R1/8	◎	◎	◎	-
AS22□1F-02-□W2	R1/4	◎	◎	◎	-
AS32□1F-02-□W2	R1/4	◎	◎	◎	◎
AS32□1F-03-□W2	R3/8	◎	◎	◎	◎
AS42□1F-04-□W2	R1/2	-	-	●	●

注1）メータアウト形、メータイン形の外観識別。ロックナットで識別します。メータアウト形は亜鉛クロメート、メータイン形は黒色亜鉛クロメートとなっています。
注2）◎印は標準品にて黄銅部品が無電解ニッケルめっき付（N仕様）となります。

適用チューブ

サイズ：φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ12（直径12mm）
材質：FR2層、FRソフトナイロン

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～+60℃（凍結なきこと）
^注）適用チューブ材質	FR2層、FR3層、FRソフトナイロン、ナイロン、ソフトナイロン、ポリウレタン

注）チューブの最高使用圧力にご注意ください。

流量および音速コンダクタンス

型番		AS12□1F-M5	AS22□1F-01	AS22□1F-02		AS32□1F			AS42□1F
チューブ外径（mm）		φ6	φ6、φ8、φ10	φ6	φ8、φ10	φ6	φ8	φ10、φ12	φ10	φ12
制御流れ自由流れ	流量L/min（ANR）	100	230	390	460	660	790	920	1,580	1,710
制御流れ自由流れ	音速コンダクタンス dm³/（s・bar）	0.28	0.64	1.1	1.3	1.8	2.2	2.6	4.4	4.8
臨界圧力比	制御流れ	0.2	0.25	0.3		0.25			0.25
臨界圧力比	自由流れ	0.4	0.2	0.3		0.2			0.3

注）流量は圧力0.5MPa、温度20℃の値です。

構造

メータアウトタイプ M5タイプ

メータインタイプ M5タイプ

メータアウトタイプ AS3201F-02

メータインタイプ AS3211F-02

番号	名称	材質	備考
1	ボディ A	難燃PBT	-
2	ハンドル	黄銅	無電解ニッケルめっき
3	ボディ B	黄銅	無電解ニッケルめっき
4	ニードル	黄銅	無電解ニッケルめっき
5	ニードルガイド	黄銅	無電解ニッケルめっき
6	シートリング	黄銅	^注1）
7	ロックナット	鋼	メータアウト	亜鉛クロメート
7	ロックナット	鋼	メータイン	黒色亜鉛クロメート
8	Uパッキン	HNBR	-
9	カセット	-	-
10	パッキン	NBR	-
11	Oリング	NBR	-
12	Oリング	NBR	-
13	Oリング	NBR	-
14	Oリング	NBR	-
15	ガスケット	SUS／NBR	-

注1）AS22□1F、AS32□1Fのみ無電解ニッケルめっきとなります。

※上記以外の製品情報につきましては、カタログを参照してください。

規格表

単位：mm

型番	適用チューブ外径 ød	T	H1	H2	D1	D2	L1	L2	L3	L4^注1）		A^注2）		M	質量 g
型番	適用チューブ外径 ød	T	H1	H2	D1	D2	L1	L2	L3	MAX.	MIN.	MAX.	MIN.	M	質量 g
AS12□1F-M5-06W2	6	M5×0.8	8	6	11.6	9.6	18.1	22.9	11.7	28.8	26	25.2	22.4	13.5	9
AS22□1F-01-06W2	6	R1/8	12	10	13.2	14.2	23.9	31	13.4	36.4	31.4	33.3	28.3	17	19
AS22□1F-01-08W2	8				15.2		25.3	32.4	13.4					18.5	21
AS22□1F-01-10W2	10				18.5		32.1	39.2	15.2					21	23
AS22□1F-02-06W2	6	R1/4	17	12	13.2	18.5	25.2	34.4	17.7	41.1	36.1	35.6	30.6	17	34
AS22□1F-02-08W2	8				15.2		27.2	36.4	17.7					18.5	36
AS22□1F-02-10W2	10				18.5		35.3	44.5	18.3					21	38
AS32□1F-02-06W2	6		19	14	13.2	23	27.8	39.3	21.3	49.9	44.9	44.4	39.4	17	63
AS32□1F-02-08W2	8				15.2		29.5	41						18.5	65
AS32□1F-02-10W2	10				18.5		31.5	43.1						21	67
AS32□1F-02-12W2	12				20.9		32.8	44.3						22	69
AS32□1F-03-06W2	6	R3/8			13.2		27.8	39.3	19.8	47.4	42.4	42.4	37.4	17	58
AS32□1F-03-08W2	8				15.2		29.5	41						18.5	60
AS32□1F-03-10W2	10				18.5		31.5	43.1						21	62
AS32□1F-03-12W2	12				20.9		32.8	44.3						22	64
AS42□1F-04-10W2	10	R1/2	24	17	18.5	28.6	33.6	47.9	24.5	58.7	51.2	51.4	43.9	21	101
AS42□1F-04-12W2	12	R1/2	24	17	20.9	28.6	35.2	49.5	24.5	58.7	51.2	51.4	43.9	22	107

注1）参考寸法
注2）ねじのねじ込み後の参考寸法

型番リスト

表示件数

型番

制御方式

接続口径

ねじの種類

適用チューブ外径ミリサイズ

(mm)

ボデイサイズ

最小発注数量

メータアウト	5	M	6	M5 基準	1個
メータイン	5	M	6	M5 基準	1個
メータアウト	1/8	R	6	1/8,1/4 基準	1個
メータアウト	1/8	R	8	1/8,1/4 基準	1個
メータアウト	1/8	R	10	1/8,1/4 基準	1個
メータアウト	1/4	R	6	1/8,1/4 基準	1個
メータアウト	1/4	R	8	1/8,1/4 基準	1個
メータアウト	1/4	R	10	1/8,1/4 基準	1個
メータイン	1/8	R	6	1/8,1/4 基準	1個
メータイン	1/8	R	8	1/8,1/4 基準	1個
メータイン	1/4	R	8	1/8,1/4 基準	1個
メータイン	1/4	R	10	1/8,1/4 基準	1個
メータアウト	1/4	R	8	3/8 基準	1個
メータアウト	1/4	R	10	3/8 基準	1個
メータアウト	1/4	R	12	3/8 基準	1個
メータアウト	3/8	R	6	3/8 基準	1個
メータアウト	3/8	R	8	3/8 基準	1個
メータアウト	3/8	R	10	3/8 基準	1個
メータアウト	3/8	R	12	3/8 基準	1個
メータアウト	1/2	R	10	1/2 基準	1個
メータアウト	1/2	R	12	1/2 基準	1個

通常単価(税別) (税込単価)	通常出荷日

1,745円 ( 1,920円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,476円 ( 1,624円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
1,785円 ( 1,964円 )	在庫品1日目当日出荷可能
1,588円 ( 1,747円 )	在庫品1日目当日出荷可能
1,785円 ( 1,964円 )	在庫品1日目当日出荷可能
1,673円 ( 1,840円 )	6日目
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
1,543円 ( 1,697円 )	6日目
1,543円 ( 1,697円 )	5日目
1,966円 ( 2,163円 )	6日目
1,967円 ( 2,164円 )	在庫品1日目当日出荷可能
2,161円 ( 2,377円 )	6日目
2,006円 ( 2,207円 )	6日目
1,989円 ( 2,188円 )	在庫品1日目当日出荷可能
2,006円 ( 2,207円 )	在庫品1日目当日出荷可能
2,161円 ( 2,377円 )	6日目
2,825円 ( 3,108円 )	6日目
2,825円 ( 3,108円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・難燃性（UL-94規格V-0相当）。
・コンパクト・軽量で優れた流量特性。
・チューブ取付方向が360°自由自在。
・最高使用圧力1MPaまで使用可能。
・標準にてシール付。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
難燃性（UL-94規格V-0相当） FRソフトナイロンチューブ TRSシリーズ
本商品に適合するFRソフトナイロンチューブとなります。スピードコントローラとあわせて検討可能です。
SMC
難燃性（UL-94規格V-0相当） FR2層チューブ TRBシリーズ
本商品に適合するFR2層チューブとなります。スピードコントローラとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手付スピードコントローラエルボタイプ ASシリーズのレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

溶接治具のシリンダー配管時に使用

満足度：4.02021/08/04

性能的にも優れており、SMC指定の客先もい多い。貴社ではSMC製品も取り扱いが多く納期も早いため急ぐときにも確実に入手で...もっと読む

0人が参考にしています。

外販設備品に使用

満足度：4.02019/03/12

外販設備品エアー流量調整に使用しています。エンドユーザー様からのメーカー指定によりSMC商品を広く利用しており型番：AS...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ管継手付スピードコントローラエルボタイプ ASシリーズ	スピードコントローラ継手エルボタイプ	ワンタッチ管継手付スピードコントローラプラグインタイプ AS□□□□Pシリーズ	食品工程向けスピードコントローラエルボタイプ・ワンタッチ継手付	ワンタッチ管継手付スピードコントローラインライン・パネルマウントタイプ AS□□□1F-3シリーズ	ワンタッチ管継手付スピードコントローラプッシュロック式薄形コンパクトエルボタイプ JAS
メーカー	SMC	CHELIC（チェリック）	SMC	ＣＫＤ	SMC	SMC
通常価格	1,390円-	1,840円 -	1,066円 -	1,333円 -	1,147円 -	1,415円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜	6日目
種類	スピードコントローラ	スピードコントローラ	スピードコントローラ	スピードコントローラ	スピードコントローラ	スピードコントローラ
形式	エルボ	エルボタイプ	プラグインタイプ	エルボ	ストレート	エルボ
接続部の種類	おねじ+ワンタッチ継手	両側ワンタッチ継手	その他	おねじ+ワンタッチ継手	両側ワンタッチ継手	おねじ+ワンタッチ継手
本体材質	PBT	樹脂	樹脂	ポリブチレンテレフタレート	PBT	PBT
ねじ部材質	黄銅＋無電解ニッケルめっき	-	-	黄銅	-	黄銅
