ワンタッチ管継手付スピードコントローラ ステンレス エルボ・ユニバーサルタイプ AS-FGシリーズ
- 通常単価(税別)
- 1,796円～6,162円
- 税込単価
- 1,976円～6,778円
【特長】・耐食環境で使用可能なステンレス仕様・金属材質部にSUS303を採用・...
詳細情報を確認する- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- PBT
- ねじ部材質
- ステンレス303
- ツマミの種類
- 樹脂
- 使用圧力範囲 (MPa)
- 0.1::1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が115型番あります。
商品情報
製品仕様
スピードコントローラエルボタイプの外観
スピードコントローラユニバーサルタイプの外観
型式
| エルボタイプ | ユニバーサルタイプ | 管接続口径 | 適用チューブ外径 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ミリサイズ | インチサイズ | ||||||||||||||
| 3.2 | 4 | 6 | 8 | 10 | 12 | 1/8" | 5/32" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | |||
| AS12□1FG-M5 | AS13□1FG-M5 | M5×0.8 | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| AS22□1FG-01 | AS23□1FG-01 | R1/8 | ● | ● | ● | ● | ●※ | - | - | - | - | - | - | - | - |
| AS22□1FG-02 | AS23□1FG-02 | R1/4 | - | ● | ● | ● | ● | - | - | - | - | - | - | - | - |
| AS32□1FG-02 | AS33□1FG-02 | R1/4 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - |
| AS32□1FG-03 | AS33□1FG-03 | R3/8 | - | - | ● | ● | ● | ● | - | - | - | - | - | - | - |
| AS42□1FG-04 | AS43□1FG-04 | R1/2 | - | - | - | - | ● | ● | - | - | - | - | - | - | - |
| AS12□1FG-U10/32 | AS13□1FG-U10/32 | 10-32UNF | - | - | - | - | - | - | ● | ● | ● | ● | - | - | - |
| AS22□1FG-N01 | AS23□1FG-N01 | NPT1/8 | - | - | - | - | - | - | ● | ● | ● | ● | ● | - | - |
| AS22□1FG-N02 | AS23□1FG-N02 | NPT1/4 | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - |
| AS32□1FG-N02 | AS33□1FG-N02 | NPT1/4 | - | - | - | - | - | - | - | - | - | ● | ● | ● | - |
| AS32□1FG-N03 | AS33□1FG-N03 | NPT3/8 | - | - | - | - | - | - | - | - | - | ● | ● | ● | - |
| AS42□1FG-N04 | AS43□1FG-N04 | NPT1/2 | - | - | - | - | - | - | - | - | - | - | - | ● | ● |
注1）メータアウト形、メータイン形の外観識別は、樹脂ボディの流れ方向の記号で識別します。
注2）※エルボタイプのみです。
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） |
| 適用チューブ材質注） | ナイロン、ソフトナイロン、ポリウレタン |
注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。
流量および音速コンダクタンス
| 型式 | AS12□1FG AS13□1FG | AS22□1FG-□01 AS23□1FG-□01 | AS22□1FG-□02 AS23□1FG-□02 | AS32□1FG AS33□1FG | AS42□1FG AS43□1FG | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ3.2 φ4 φ6 | φ3.2 φ4 | φ6 φ8 φ10 | φ4 | φ6 | φ8 φ10 | φ6 | φ8 | φ10 φ12 | φ10 | φ12 |
| インチサイズ | φ1/8" φ5/32" φ3/16" φ1/4" | φ1/8" φ5/32" | φ3/16" φ1/4" φ5/16" | φ5/32" | φ3/16" | φ1/4" φ5/16" φ3/8" | φ1/4" | φ5/16" | φ3/8" | φ3/8" | φ1/2" | |
| 制御流れ 自由流れ | 流量 L/min（ANR） | 100 | 180 | 230 | 260 | 390 | 460 | 660 | 790 | 920 | 1580 | 1710 |
| 音速コンダクタンス dm3/（s・bar） | 0.28 | 0.50 | 0.64 | 0.72 | 1.1 | 1.3 | 1.8 | 2.2 | 2.6 | 4.4 | 4.8 | |
| 臨界圧力比 | 制御流れ | 0.2 | 0.25 | 0.3 | 0.25 | 0.25 | ||||||
| 自由流れ | 0.4 | 0.2 | 0.3 | 0.2 | 0.3 | |||||||
注）流量は圧力0.5MPa、温度20℃の値です。
性能・試験情報

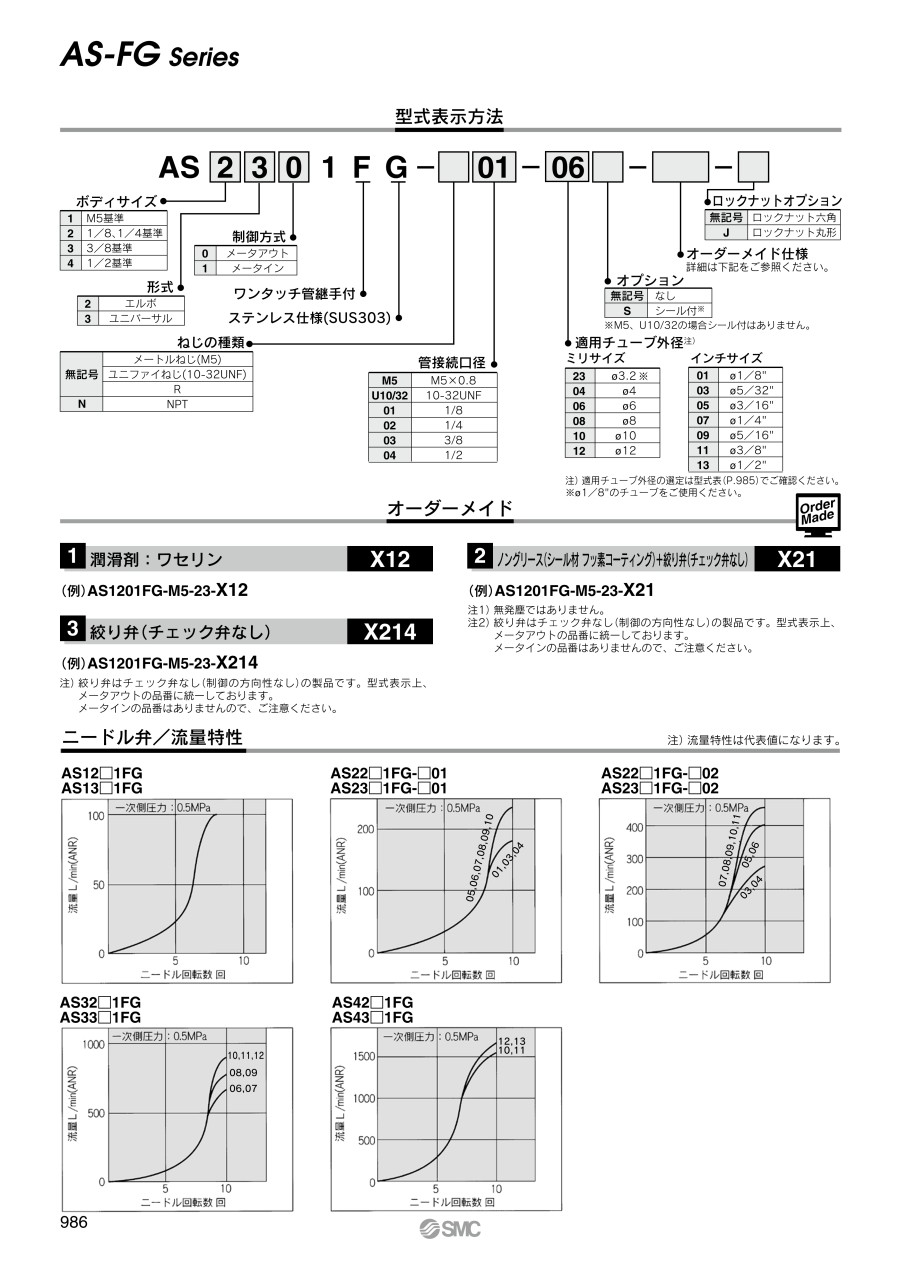

ニードル弁／流量特性 （注・流量特性は代表値になります。）
AS12□1FG／AS13□1FG
AS22□1FG-□01／AS23□1FG-□01
AS22□1FG-□02／AS23□1FG-□02
AS32□1FG／AS33□1FG
AS42□1FG／AS43□1FG
※上記以外の情報につきましてはデジタルカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
1,979円 ( 2,177円 ) | 6日目 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
2,171円 ( 2,388円 ) | 9日目 |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
2,839円 ( 3,123円 ) | 在庫品1日目当日出荷可能 |
3,082円 ( 3,390円 ) | 39日目 |
2,829円 ( 3,112円 ) | 39日目 |
1,826円 ( 2,009円 ) | 在庫品1日目当日出荷可能 |
1,796円 ( 1,976円 ) | 在庫品1日目当日出荷可能 |
2,612円 ( 2,873円 ) | 6日目 |
1,826円 ( 2,009円 ) | 在庫品1日目当日出荷可能 |
1,826円 ( 2,009円 ) | 在庫品1日目当日出荷可能 |
2,054円 ( 2,259円 ) | 5日目 |
1,826円 ( 2,009円 ) | 5日目 |
1,826円 ( 2,009円 ) | 6日目 |
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
2,111円 ( 2,322円 ) | 在庫品1日目当日出荷可能 |
2,054円 ( 2,259円 ) | 5日目 |
2,050円 ( 2,255円 ) | 在庫品1日目当日出荷可能 |
2,371円 ( 2,608円 ) | 在庫品1日目当日出荷可能 |
2,031円 ( 2,234円 ) | 在庫品1日目当日出荷可能 |
2,405円 ( 2,646円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 5日目 |
2,030円 ( 2,233円 ) | 6日目 |
2,405円 ( 2,646円 ) | 在庫品1日目当日出荷可能 |
2,116円 ( 2,328円 ) | 6日目 |
2,131円 ( 2,344円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 9日目 |
2,116円 ( 2,328円 ) | 在庫品1日目当日出荷可能 |
2,155円 ( 2,371円 ) | 在庫品1日目当日出荷可能 |
2,155円 ( 2,371円 ) | 在庫品1日目当日出荷可能 |
2,679円 ( 2,947円 ) | 在庫品1日目当日出荷可能 |
2,692円 ( 2,961円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 6日目 |
2,217円 ( 2,439円 ) | 9日目 |
2,377円 ( 2,615円 ) | 6日目 |
2,627円 ( 2,890円 ) | 在庫品1日目当日出荷可能 |
2,709円 ( 2,980円 ) | 在庫品1日目当日出荷可能 |
2,278円 ( 2,506円 ) | 在庫品1日目当日出荷可能 |
2,377円 ( 2,615円 ) | 6日目 |
3,341円 ( 3,675円 ) | 39日目 |
2,889円 ( 3,178円 ) | 在庫品1日目当日出荷可能 |
2,617円 ( 2,879円 ) | 在庫品1日目当日出荷可能 |
2,959円 ( 3,255円 ) | 在庫品1日目当日出荷可能 |
2,611円 ( 2,872円 ) | 5日目 |
2,557円 ( 2,813円 ) | 6日目 |
2,130円 ( 2,343円 ) | 5日目 |
2,130円 ( 2,343円 ) | 5日目 |
2,116円 ( 2,328円 ) | 19日目 |
2,130円 ( 2,343円 ) | 19日目 |
2,348円 ( 2,583円 ) | 5日目 |
2,342円 ( 2,576円 ) | 19日目 |
2,377円 ( 2,615円 ) | 19日目 |
2,557円 ( 2,813円 ) | 9日目 |
2,901円 ( 3,191円 ) | 5日目 |
2,011円 ( 2,212円 ) | 7日目 |
2,116円 ( 2,328円 ) | 6日目 |
2,131円 ( 2,344円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・耐食環境で使用可能なステンレス仕様
・金属材質部にSUS303を採用
・装置にマッチした明るいカラー
・ねじ部は、シール付、シールなしの両方を標準化
・適用チューブ：インチサイズを標準化
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手付スピードコントローラ ステンレス エルボ・ユニバーサルタイプ AS-FGシリーズのレビュー
バキューム、吸気側の製品の口に使用
5
5.02019/05/08
錆びては困る吸気なのでステンレス製を選定しました。他の商品と値段は比較しました。ミスミは入手性がよかったので利用しました...もっと読む
0人が参考にしています。
生産設備に使用
5
5.02019/02/13
生産設備シリンダー部へのエアー供給配管にて速度制御に使用しています。性能面は、チューブの抜けやエア漏れ等無く安定した制御...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
