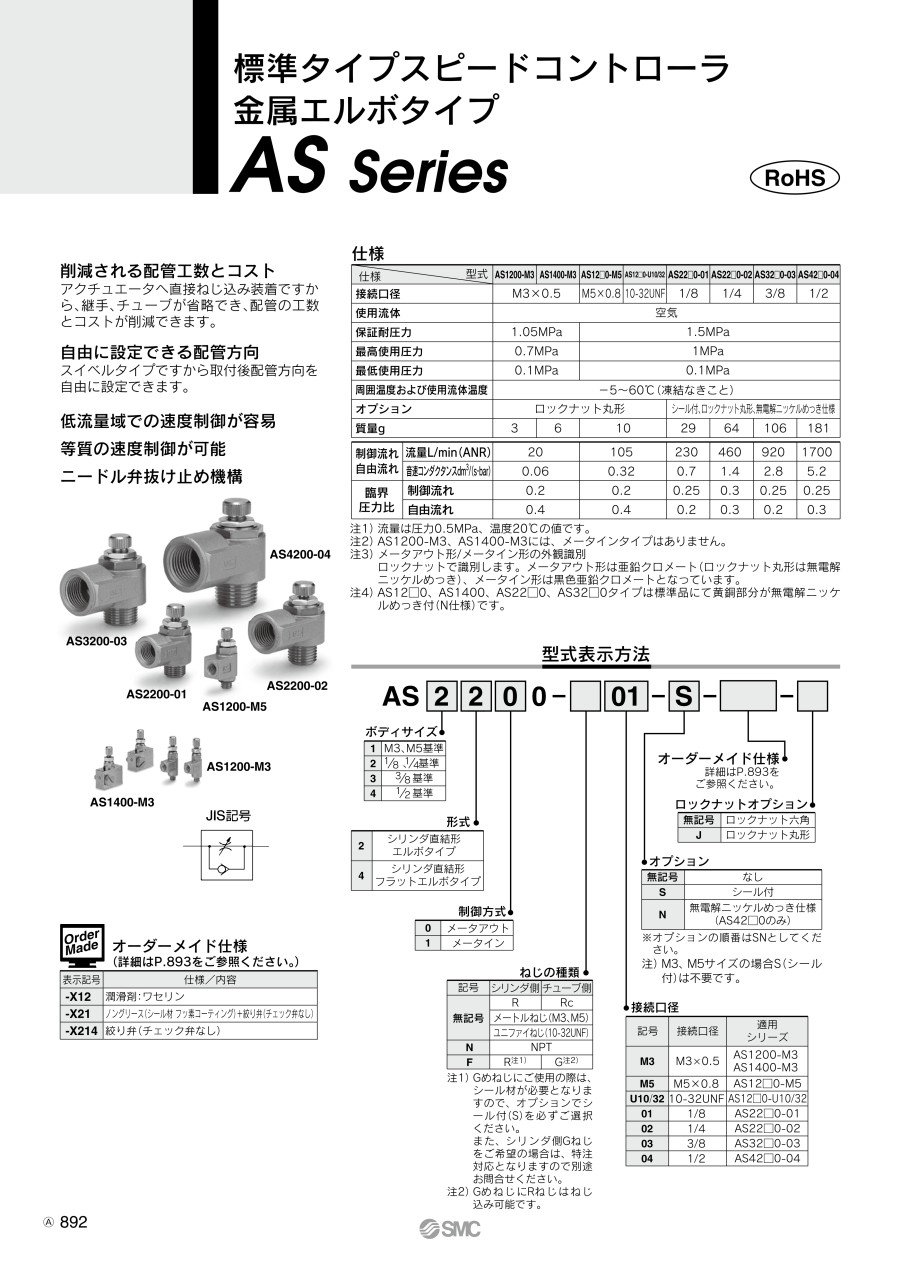

標準タイプスピードコントローラ 金属エルボタイプ ASシリーズ
- 通常単価(税別)
- 1,155円～3,544円
- 税込単価
- 1,271円～3,898円
【特長】・削減される配管工数とコスト アクチュエータヘ直接ねじ込み装着ですから...
詳細情報を確認する- 接続部の種類
- おねじ+めねじ
- ねじ部材質
- 黄銅＋無電解ニッケルめっき
- ツマミの種類
- 標準
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
型番：AS1400-M3
※参考寸法です。
型番：AS1200-M3、AS12□0-M5、AS12□0-U10/32
型番：AS22□0、32□0、42□0
製品仕様
| 仕様 | 型式 | |||||||
|---|---|---|---|---|---|---|---|---|
| AS1200-M3 | AS1400-M3 | AS12□0-M5 | AS12□0-U10/32 | AS22□0-01 | AS22□0-02 | AS32□0-03 | AS42□0-04 | |
| 接続口径 | M3×0.5 | M5×0.8 | 10-32UNF | 1/8 | 1/4 | 3/8 | 1/2 | |
| 使用流体 | 空気 | |||||||
| 保証耐圧力 | 1.05MPa | 1.5MPa | ||||||
| 最高使用圧力 | 0.7MPa | 1MPa | ||||||
| 最低使用圧力 | 0.1MPa | 0.1MPa | ||||||
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | |||||||
| オプション | ロックナット丸形 | シール付、ロックナット丸形、無電解ニッケルめっき仕様 | ||||||
| 質量g | 3 | 6 | 10 | 29 | 64 | 106 | 181 | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 20 | 105 | 230 | 460 | 920 | 1700 |
|---|---|---|---|---|---|---|---|
| 音速コンダクタンスdm3/（s・bar） | 0.06 | 0.32 | 0.7 | 1.4 | 2.8 | 5.2 | |
| 臨界 圧力比 | 制御流れ | 0.2 | 0.2 | 0.25 | 0.3 | 0.25 | 0.25 |
| 自由流れ | 0.4 | 0.4 | 0.2 | 0.3 | 0.2 | 0.3 |
規格表
| 型式 | T1 | T2 | H 注1） | L1 | L2 | L3 | D1 | D2 | 注2）A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX. | MIN. | MAX. | MIN. | ||||||||
| AS1200-M3 | M3×0.5 | M3×0.5 | 4.5 | 6.6 | 23.5 | 21.5 | 8 | 5 | 5 | 20.5 | 18.5 |
| AS12□0-M5 | M5×0.8 | M5×0.8 | 8 | 10 | 28.3 | 25.5 | 10.3 | 9 | 9 | 25 | 22.2 |
| AS12□0-U10/32 | 10-32UNF | 10-32UNF | |||||||||
| AS22□0-01 | 1/8 | 1/8 | 12（12.7） | 18 | 35.5 | 30.5 | 13.2 | 14.3 | 14.6 | 32.4 | 27.4 |
| AS22□0-02 | 1/4 | 1/4 | 17（17.5） | 27.2 | 40.3 | 35.3 | 17.5 | 18 | 19.5 | 34.8 | 29.8 |
| AS32□0-03 | 3/8 | 3/8 | 19 | 30 | 45.8 | 40.8 | 19.7 | 22.5 | 24.3 | 40.6 | 35.6 |
| AS42□0-04 | 1/2 | 1/2 | 24（23.8） | 38.5 | 54.7 | 49.7 | 25.8 | 27.5 | 28.5 | 47.4 | 42.4 |
注1）（ ）内はNPTねじ寸法
注2）ねじのねじ込み後の参考寸法
注3）L2は参考寸法。
性能・試験情報
ニードル弁／流量特性
型番：AS1200-M3、AS1400-M3
型番：AS□0-M5、AS12□0-U10／32
※上記以外のタイプにつきましては、デジタルカタログを参照してください。
※流量特性は代表値となります。
注意・禁止事項
使用上の注意
注1）流量は圧力0.5MPa、温度20度の値です。
注2）AS1200-M3、AS1400-M3には、メータインタイプはありません。
注3）メータアウト形／メータイン形の外観識別
ロックナットで識別します。メータアウト形は亜鉛クロメート（ロックナット丸形は無電解ニッケルめっき）、メータイン形は黒色亜鉛クロメートとなっています。
注4）AS12□0、AS1400、AS22□0、AS32□0タイプは標準品にて黄銅部分が無電解ニッケルめっき付（N仕様）です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,327円 ( 1,460円 ) | 6日目 |
1,609円 ( 1,770円 ) | 7日目 |
2,448円 ( 2,693円 ) | 在庫品1日目当日出荷可能 |
2,426円 ( 2,669円 ) | 在庫品1日目当日出荷可能 |
2,201円 ( 2,421円 ) | 在庫品1日目当日出荷可能 |
1,156円 ( 1,272円 ) | 在庫品1日目当日出荷可能 |
1,155円 ( 1,271円 ) | 6日目 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,459円 ( 1,605円 ) | 在庫品1日目当日出荷可能 |
1,722円 ( 1,894円 ) | 6日目 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,687円 ( 1,856円 ) | 在庫品1日目当日出荷可能 |
1,469円 ( 1,616円 ) | 6日目 |
1,192円 ( 1,311円 ) | 在庫品1日目当日出荷可能 |
1,926円 ( 2,119円 ) | 在庫品1日目当日出荷可能 |
1,879円 ( 2,067円 ) | 6日目 |
1,933円 ( 2,126円 ) | 在庫品1日目当日出荷可能 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
2,361円 ( 2,597円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,214円 ( 2,435円 ) | 在庫品1日目当日出荷可能 |
1,933円 ( 2,126円 ) | 在庫品1日目当日出荷可能 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 6日目 |
2,235円 ( 2,459円 ) | 在庫品1日目当日出荷可能 |
1,933円 ( 2,126円 ) | 在庫品1日目当日出荷可能 |
1,896円 ( 2,086円 ) | 6日目 |
1,932円 ( 2,125円 ) | 6日目 |
1,924円 ( 2,116円 ) | 6日目 |
1,932円 ( 2,125円 ) | 6日目 |
1,934円 ( 2,127円 ) | 5日目 |
1,896円 ( 2,086円 ) | 6日目 |
1,790円 ( 1,969円 ) | 9日目 |
1,934円 ( 2,127円 ) | 6日目 |
1,934円 ( 2,127円 ) | 19日目 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
1,926円 ( 2,119円 ) | 在庫品1日目当日出荷可能 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
1,934円 ( 2,127円 ) | 6日目 |
1,926円 ( 2,119円 ) | 在庫品1日目当日出荷可能 |
1,933円 ( 2,126円 ) | 在庫品1日目当日出荷可能 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
2,228円 ( 2,451円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 6日目 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
2,236円 ( 2,460円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 5日目 |
1,934円 ( 2,127円 ) | 6日目 |
1,819円 ( 2,001円 ) | 9日目 |
1,924円 ( 2,116円 ) | 6日目 |
1,934円 ( 2,127円 ) | 6日目 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
2,541円 ( 2,795円 ) | 9日目 |
2,979円 ( 3,277円 ) | 在庫品1日目当日出荷可能 |
2,617円 ( 2,879円 ) | 在庫品1日目当日出荷可能 |
3,544円 ( 3,898円 ) | 在庫品1日目当日出荷可能 |
3,099円 ( 3,409円 ) | 6日目 |
3,063円 ( 3,369円 ) | 6日目 |
3,099円 ( 3,409円 ) | 6日目 |
2,968円 ( 3,265円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・削減される配管工数とコスト
アクチュエータヘ直接ねじ込み装着ですから、継手、チューブが省略でき、配管の工数とコストが削減できます
・自由に設定できる配管方向
スイベルタイプですから取付後配管方向を自由に設定できます
・低流領域での速度制御が容易
・等質の速度制御が可能
・ニードル弁抜け止め機構
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
よくあるご質問（FAQ）
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
またエアブローの流量調整にスピードコントローラを使用できますか？
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
