ワンタッチ管継手内蔵金属ボディ エルボタイプ スピードコントローラ ASシリーズ
- 通常単価(税別)
- 1,480円～3,323円
- 税込単価
- 1,628円～3,655円
金属ボディタイプ仕様のワンタッチ管継手内蔵スピードコントローラ。【特長】・金属...
詳細情報を確認する- 形式
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- 亜鉛合金
- ねじ部材質
- 黄銅＋無電解ニッケルめっき
- ツマミの種類
- 標準
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が26型番あります。
商品情報
外形図
製品仕様

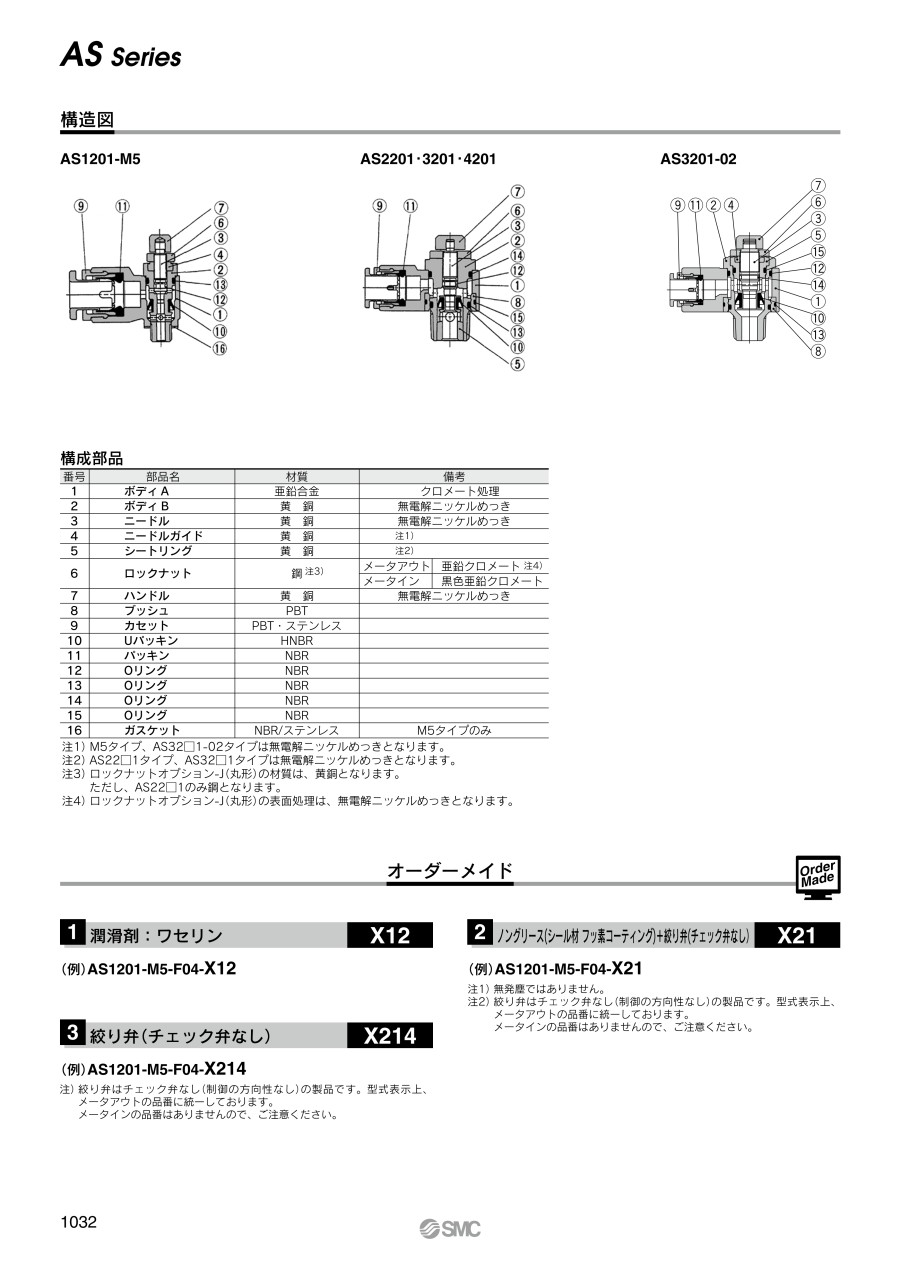

AS1201-M5の構造図
AS2201・3201・4201の構造図
AS3201-02の構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | ボディ A | 亜鉛合金 | クロメート処理 | |
| 2 | ボディ B | 黄銅 | 無電解ニッケルめっき | |
| 3 | ニードル | 黄銅 | 無電解ニッケルめっき | |
| 4 | ニードルガイド | 黄銅 | 注1） | |
| 5 | シートリング | 黄銅 | 注2） | |
| 6 | ロックナット | 鋼注3） | メータアウト | 亜鉛クロメート注4） |
| メータイン | 黒色亜鉛クロメート | |||
| 7 | ハンドル | 黄銅 | 無電解ニッケルめっき | |
| 8 | ブッシュ | PBT | - | |
| 9 | カセット | PBT・ステンレス | - | |
| 10 | Uパッキン | HNBR | - | |
| 11 | パッキン | NBR | - | |
| 12 | Oリング | NBR | - | |
| 13 | Oリング | NBR | - | |
| 14 | Oリング | NBR | - | |
| 15 | Oリング | NBR | - | |
| 16 | ガスケット | NBR／ステンレス | M5タイプのみ | |
注1）M5タイプ、AS32□1-02タイプは無電解ニッケルめっきとなります。
注2）AS22□1タイプ、AS32□1タイプには無電解ニッケルめっきとなります。
注3）ロックナットオプション-J（丸形）の材質は、黄銅となります。ただし、AS22□1のみ鋼となります。
注4）ロックナットオプション-J（丸形）の表面処理は、無電解ニッケルめっきとなります。
製品仕様
| 使用流体 | 空気 |
|---|---|
| 保証耐圧力 | 1.5MPa |
| 最高使用圧力 | 1MPa |
| 最低使用圧力 | 0.1MPa |
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） |
| 適用チューブ材質 | FR2層、FR3層、FRソフトナイロン、ナイロン、ソフトナイロン、ポリウレタン |
| オプション | ロックナット丸形、注）無電解ニッケルめっき仕様 |
メータアウト形／メータイン形の外観識別ロックナットで識別します。
メータアウト形は亜鉛クロメート（ロックナット丸形は無電解ニッケルめっき）、メータイン形は黒色亜鉛クロメートとなっています。
注）黄銅部品がすべて無電解ニッケルめっきとなります。
流量と音速コンダクタンス
| 型式 | AS12□1-M5 | AS22□1-01 | AS22□1-02 | AS32□1 | AS42□1-04 | ||||
|---|---|---|---|---|---|---|---|---|---|
| チューブ外径 | φ4, φ6 | φ6, φ8 | φ6 | φ8, φ10 | φ8 | φ10 | φ10 | φ12 | |
| 制御流れ 自由流れ | 流量L/min（ANR） | 100 | 230 | 390 | 460 | 790 | 920 | 1580 | 1710 |
| 音速コンダクタンスdm3/（s・bar） | 0.3 | 0.7 | 1.2 | 1.4 | 2.4 | 2.8 | 4.8 | 5.2 | |
| 臨界圧力比 | 制御 | 0.2 | 0.25 | 0.3 | 0.25 | 0.25 | |||
| 自由 | 0.4 | 0.2 | 0.3 | 0.2 | 0.3 | ||||
規格表
| 型式 | 適用チューブ外径 d | T | H | D1 | D2 | L1 | L2 | L3 | 注1）L4 | 注2）A | M1 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | |||||||||||
| AS12□1-M5-F04 | 4 | M5×0.8 | 8 | 13 | 9 | 21 | 25.5 | 11.2 | 28.3 | 25.5 | 25 | 22.2 | 16 | 13 |
| AS12□1-M5-F06 | 6 | 21.5 | 26 | 17 | 13 | |||||||||
| AS22□1-01-F06S | 6 | R1/8 | 12 | 15.5 | 14.6 | 26.6 | 33.9 | 13.8 | 35.5 | 30.5 | 32.4 | 27.4 | 17 | 34 |
| AS22□1-01-F08S | 8 | 18.5 | 31 | |||||||||||
| AS22□1-02-F06S | 6 | R1/4 | 17 | 15.5 | 19.5 | 28.7 | 38.5 | 17.2 | 40.3 | 35.3 | 34.8 | 29.8 | 17 | 54 |
| AS22□1-02-F08S | 8 | 18.5 | 50 | |||||||||||
| AS22□1-02-F10S | 10 | 18.2 | 34.5 | 44.3 | 18.6 | 21 | 52 | |||||||
| AS32□1-02-F08S | 8 | R1/4 | 19 | 18.2 | 24.3 | 32.7 | 44.9 | 21 | 48.3 | 43.3 | 42.8 | 37.8 | 18.5 | 86 |
| AS32□1-02-F10S | 10 | 33.3 | 45.5 | 21 | 81 | |||||||||
| AS32□1-03-F08S | 8 | R3/8 | 19 | 18.2 | 24.3 | 32.7 | 44.9 | 19 | 45.8 | 44.9 | 40.6 | 35.6 | 18.5 | 93 |
| AS32□1-03-F10S | 10 | 33.3 | 45.5 | 21 | 88 | |||||||||
| AS42□1-04-F10S | 10 | R1/2 | 24 | 22.3 | 28.5 | 36.1 | 50.4 | 24.6 | 54.7 | 49.7 | 47.4 | 42.4 | 21 | 154 |
| AS42□1-04-F12S | 12 | 22 | 146 | |||||||||||
注1）参考寸法
注2）M5、Rねじのねじ込み後の参考寸法
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,594円 ( 1,753円 ) | 在庫品1日目当日出荷可能 |
1,553円 ( 1,708円 ) | 在庫品1日目当日出荷可能 |
1,844円 ( 2,028円 ) | 在庫品1日目当日出荷可能 |
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 9日目 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
1,926円 ( 2,119円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
2,227円 ( 2,450円 ) | 在庫品1日目当日出荷可能 |
2,294円 ( 2,523円 ) | 6日目 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
2,294円 ( 2,523円 ) | 6日目 |
2,565円 ( 2,822円 ) | 5日目 |
2,249円 ( 2,474円 ) | 在庫品1日目当日出荷可能 |
2,968円 ( 3,265円 ) | 在庫品1日目当日出荷可能 |
2,565円 ( 2,822円 ) | 6日目 |
2,968円 ( 3,265円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
金属ボディタイプ仕様のワンタッチ管継手内蔵スピードコントローラ。
【特長】
・金属ボディエルボタイプ。
・難燃性樹脂が標準仕様（UL規格V-0）
【10-シリーズ クリーンシリーズ】
・クリーン環境に対応。
・クリーンルーム内への発塵を防止。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
ワンタッチ管継手内蔵金属ボディ エルボタイプ スピードコントローラ ASシリーズのレビュー
生産設備に使用
4
4.02019/01/29
溶接治具のシリンダー動作用エアー供給配管に対し流量調節のために使用しています。ワンタッチで容易に接続可能な点と、抜けや漏...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。
A
【メータアウト制御】
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？
またエアブローの流量調整にスピードコントローラを使用できますか？
A
速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
Qスピードコントロ－ラで高温用・低温用はありますか？
A
"あります。金属製標準タイプ スピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
