■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報

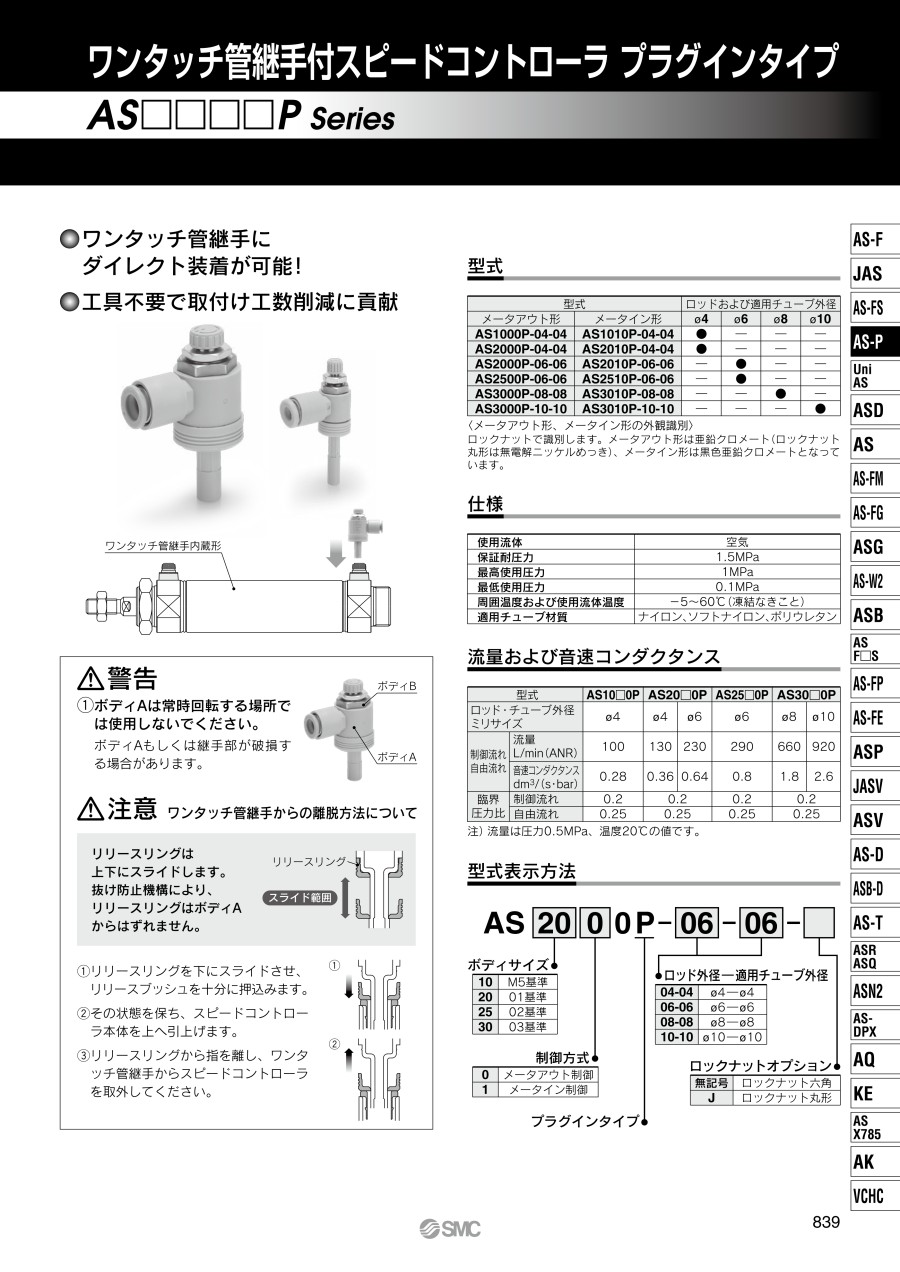

カタログ

商品情報

外形図

ワンタッチ管継手付スピードコントローラプラグインタイプ AS□□□□P Series:関連画像

メータアウト形

製品仕様

外観

メータイン形

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～+60℃（凍結なきこと）
適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン

流量および音速コンダクタンス

型番		AS10□0P	AS20□0P		AS25□0P	AS30□0P
ロッド・チューブ外径ミリサイズ		φ4	φ4	φ6	φ6	φ8	φ10
制御流れ自由流れ	流量L/min（ANR）	100	130	230	290	660	920
制御流れ自由流れ	音速コンダクタンスdm³/（s・bar）	0.28	0.36	0.64	0.8	1.8	2.6
臨界圧力比	制御流れ	0.2	0.2		0.2	0.2
臨界圧力比	自由流れ	0.25	0.25		0.25	0.25

注）流量は圧力0.5MPa、温度20℃の値です。

規格表

単位：mm

型番	A		B		C	φD	E	φF	φG	φH	J	K	L
型番	MIN	MAX	MIN	MAX	C	φD	E	φF	φG	φH	J	K	L
AS10□0P-04-04	38.9	41.7	23.9	26.7	26	9.3	17	4	4	10	12.7	17.4	22.4
AS20□0P-04-04	46.4	51.4	31.4	36.4	30	9.3	17.1	4	4	13.6	12.7	18.9	25.7
AS20□0P-06-06	47.3	52.3	31.3	36.3	30	11.6	18	6	6	13.6	13.5	19.9	26.7
AS25□0P-06-06	49.6	54.6	33.6	38.6	32	12.8	18	6	6	17	16.8	24.1	32.6
AS30□0P-08-08	55.5	60.5	37	42	36	15.2	19	8	8	22	18.5	27	38
AS30□0P-10-10	58.5	63.5	37.5	42.5	39	18.5	22	10	10	22	21	30.5	41.5

使用例

商品特長詳細

ニードル弁／流量特性

AS10□0P-04-04

AS20□0P-□-□

AS25□0P-06-06

AS30□0P-□-□

注）グラフ内流量特性上の数字は適用チューブ外径の型番記号を示します。

注意・禁止事項

ボディAは常時回転する場所では使用しないでください。
ボディAもしくは継手部が破損する場合があります。

注意（ワンタッチ管継手からの離脱方法について）

リリースリングは上下にスライドします。
抜け防止機構により、リリースリングはボディAからはずれません。

1.リリースリングを下にスライドさせ、リリースブッシュを十分に押込みます。
2.その状態を保ち、スピードコントローラ本体を上へ引上げます。
3.リリースリングから指を離し、ワンタッチ管継手からスピードコントローラを取外してください。

型番リスト

表示件数

型番

制御方式

ロックナットオプション

適用チューブ外径ミリサイズ

(mm)

ボデイサイズ

最小発注数量

メータアウト	ロックナット六角	4	M5 基準	1個
メータアウト	ロックナット丸形	4	M5 基準	1個
メータイン	ロックナット六角	4	M5 基準	1個
メータイン	ロックナット丸形	4	M5 基準	1個
メータアウト	ロックナット六角	4	01 基準	1個
メータアウト	ロックナット六角	6	01 基準	1個
メータアウト	ロックナット丸形	6	01 基準	1個
メータイン	ロックナット六角	4	01 基準	1個
メータイン	ロックナット六角	6	01 基準	1個
メータイン	ロックナット丸形	6	01 基準	1個
メータアウト	ロックナット六角	6	02 基準	1個
メータイン	ロックナット六角	6	02 基準	1個
メータアウト	ロックナット六角	8	03 基準	1個
メータアウト	ロックナット丸形	10	03 基準	1個
メータイン	ロックナット六角	8	03 基準	1個
メータイン	ロックナット六角	10	03 基準	1個

通常単価(税別) (税込単価)	通常出荷日

1,074円 ( 1,181円 )	在庫品1日目当日出荷可能
1,066円 ( 1,173円 )	在庫品1日目当日出荷可能
1,066円 ( 1,173円 )	在庫品1日目当日出荷可能
1,396円 ( 1,536円 )	在庫品1日目当日出荷可能
1,447円 ( 1,592円 )	7日目
1,754円 ( 1,929円 )	在庫品1日目当日出荷可能
1,364円 ( 1,500円 )	在庫品1日目当日出荷可能
1,326円 ( 1,459円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
1,365円 ( 1,502円 )	在庫品1日目当日出荷可能
1,721円 ( 1,893円 )	在庫品1日目当日出荷可能
1,366円 ( 1,503円 )	在庫品1日目当日出荷可能
2,074円 ( 2,281円 )	在庫品1日目当日出荷可能
1,708円 ( 1,879円 )	在庫品1日目当日出荷可能
1,708円 ( 1,879円 )	在庫品1日目当日出荷可能
1,708円 ( 1,879円 )	6日目

詳細情報

基本情報

基本情報

ワンタッチ管継手にダイレクト装着が可能なスピードコントローラ。
【特長】
・工具不要で取付工数削減に貢献。
・プラグインタイプ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ナイロンチューブ T・TIAシリーズ
本商品に適合するナイロンチューブとなります。スピードコントローラとあわせて検討可能です。
SMC
ソフトナイロンチューブ TS・TISAシリーズ
本商品に適合するソフトナイロンチューブとなります。スピードコントローラとあわせて検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。スピードコントローラとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手付スピードコントローラプラグインタイプ AS□□□□Pシリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

エアーシリンダーの速度制御用途として

満足度：4.02020/02/14

昇降やプッシャー機構として利用しているSMC製エアーシリンダーの速度制御用途で使用しています。当社製品使用部品に対する規...もっと読む

0人が参考にしています。

自社製品シリンダ制御に使用

満足度：5.02019/02/13

併せて利用しているSMCのバルブに直結で使用出来るためプラグインタイプの本商品を採択しました。チューブ接続の簡便さに加え...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

"あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221"
